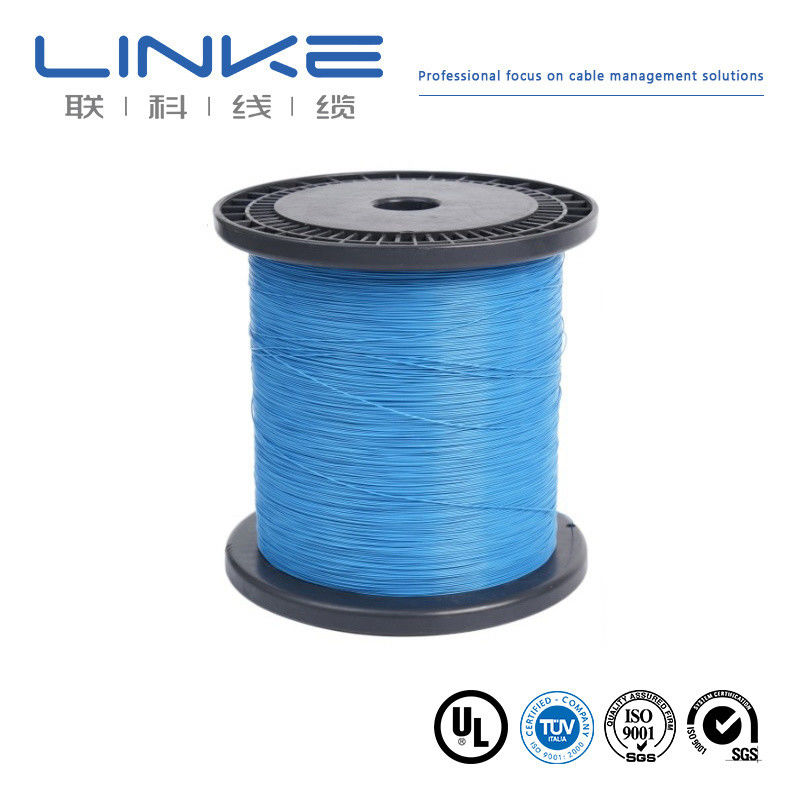

Kabel Tahan Api Bersertifikat UL TUV dengan Selubung PVC dan Insulasi XLPE
Kabel kompensasi termokopel, juga dikenal sebagai kabel instrumentasi, dirancang untuk aplikasi pengukuran suhu proses. Kabel ini memiliki konstruksi yang mirip dengan kabel instrumentasi berpasangan tetapi menggunakan bahan konduktor khusus untuk mencocokkan sifat termoelektrik termokopel yang digunakan untuk sistem penginderaan dan kontrol suhu.
Jenis Kabel Kompensasi Termokopel
Fasilitas manufaktur kami berspesialisasi dalam memproduksi berbagai jenis kawat kompensasi termokopel termasuk KX, EX, JX, TX, SC/RC, KCA, dan KCB. Produk-produk ini diproduksi sesuai dengan spesifikasi GB/T 4990-2010 (Standar Nasional Tiongkok) dan IEC584-3 (Standar Internasional).
Klasifikasi Kawat Kompensasi
X: Tipe ekstensi - paduan kawat kompensasi cocok dengan komposisi paduan termokopel
C: Tipe kompensasi - paduan kawat menunjukkan karakteristik serupa dengan paduan termokopel dalam rentang suhu tertentu
| Kode Termokopel |
Tipe Komp. |
Nama Kawat Komp. |
Positif |
Negatif |
| S |
SC |
tembaga-konstantan 0.6 |
tembaga SPC |
konstantan 0.6 SNC |
| R |
RC |
tembaga-konstantan 0.6 |
tembaga RPC |
konstantan 0.6 RNC |
| K |
KCA |
Besi-konstantan22 |
Besi KPCA |
konstantan22 KNCA |
| K |
KCB |
tembaga-konstantan 40 |
tembaga KPCB |
konstantan 40 KNCB |
| K |
KX |
Chromel10-NiSi3 |
Chromel10 KPX |
NiSi3 KNX |
| N |
NC |
Besi-konstantan 18 |
Besi NPC |
konstantan 18 NNC |
| N |
NX |
NiCr14Si-NiSi4Mg |
NiCr14Si NPX |
NiSi4Mg NNX |
| E |
EX |
NiCr10-Constantan45 |
NiCr10 EPX |
Constantan45 ENX |
| J |
JX |
Besi-konstantan 45 |
Besi JPX |
konstantan 45 JNX |
| T |
TX |
tembaga-konstantan 45 |
tembaga TPX |
konstantan 45 TNX |
Spesifikasi Material
Komposisi Kimia
| Material |
Ni |
Cr |
Si |
Mn |
Al |
| KP(Chromel) |
90 |
10 |
|
|
|
| KN(Alumel) |
95 |
|
1-2 |
0.5-1.5 |
1-1.5 |
Sifat Fisik dan Mekanik
| Material |
Kepadatan (g/cm³) |
Titik Leleh (°C) |
Kekuatan Tarik (MPa) |
Resistivitas Volume (μΩ.cm) |
Tingkat Perpanjangan (%) |
| KP(Chromel) |
8.5 |
1427 |
>490 |
70.6 (20°C) |
>10 |
| KN(Alumel) |
8.6 |
1399 |
>390 |
29.4 (20°C) |
>15 |
Spesifikasi Produk
Konduktor: Kabel Tembaga Telanjang Anil Fleksibel
Insulasi: Silikon
Warna Jaket: Hitam, Oranye, Merah, Kuning, Biru (isolasi tunggal & ganda)
Ukuran SQ MM (Eropa): 4 sq mm hingga 240 sq mm
Ukuran AWG (Amerika Utara): 0AWG-10AWG
Rentang Suhu: -60°C hingga 200°C
| Merek |
LINKE |
Penampang (mm²) |
0.01-500mm² |
| Ukuran Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Berlapis Timah / tembaga telanjang, berdasarkan persyaratan klien |
| Bahan isolasi |
PVC/TPU/Karet Silikon/PE/PP/XLPE/Nilon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Anyaman/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, toleransi 1m, 3 kaki, 5m ±5%] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan Energi//dll.] |
Perisai |
[Berpelindung/Tidak Berpelindung/Perisai Anyaman] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Pencetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tekuk |
[misalnya, ≥5× diameter kabel] |
Peringkat Arus |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis Emas/Berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3.5mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70°C hingga 350°C (-70°C ~ 350°C) |
Paket |
Gulungan/kotak/pelat/Kustom |
| Layanan Pendukung |
kabel kustom, solusi ujung ke ujung, termasuk pemotongan presisi, pengikatan, dan pemasangan lug (tentukan material, misal, tembaga/berlapis nikel) |
Sertifikasi dan Standar
Produk kami memenuhi berbagai standar internasional termasuk UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269, UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664, ISO9001, ISO13485, dan TS16949.
Pertanyaan yang Sering Diajukan
1. Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional dengan kendali penuh atas proses produksi. Kami menyambut kunjungan pabrik dan menyediakan layanan antar-jemput di Shenzhen.
2. Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampel disediakan gratis. Pelanggan baru bertanggung jawab atas biaya kurir.
3. Berapa Jumlah Pesanan Minimum Anda?
Jumlah pesanan minimum biasanya 100m. Karena berat kabel, transportasi laut direkomendasikan untuk biaya pengiriman yang optimal.
4. Bisakah saya mendapatkan diskon?
Diskon tersedia berdasarkan jumlah pesanan. Silakan hubungi kami untuk harga spesifik dan pengaturan pengiriman.
5. Apakah perusahaan Anda menerima produksi OEM?
Ya, kami menawarkan layanan OEM termasuk pencetakan nama perusahaan dan kartu kualitas kustom untuk promosi merek.
