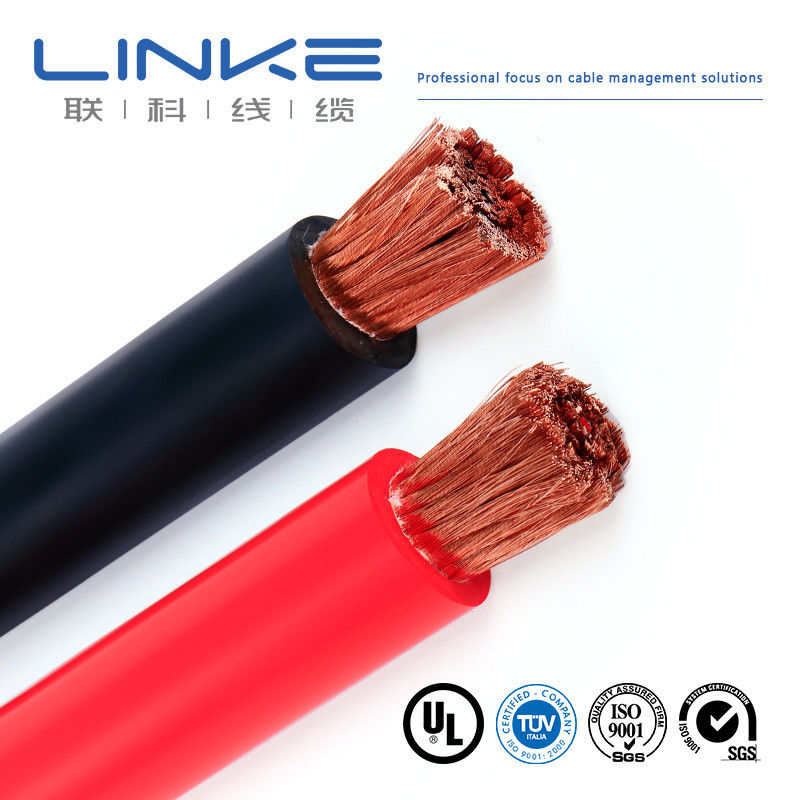

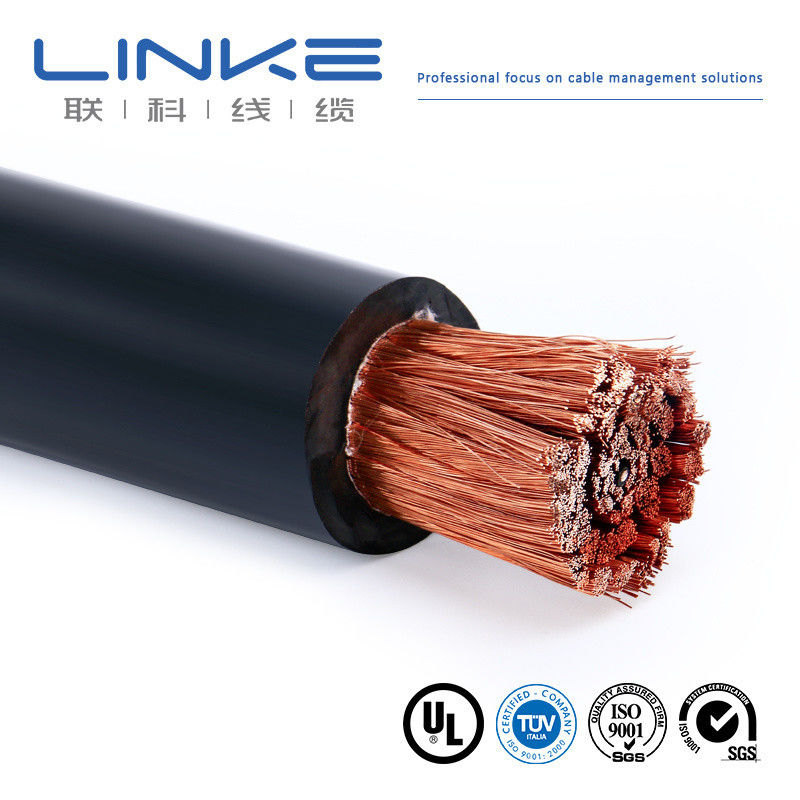

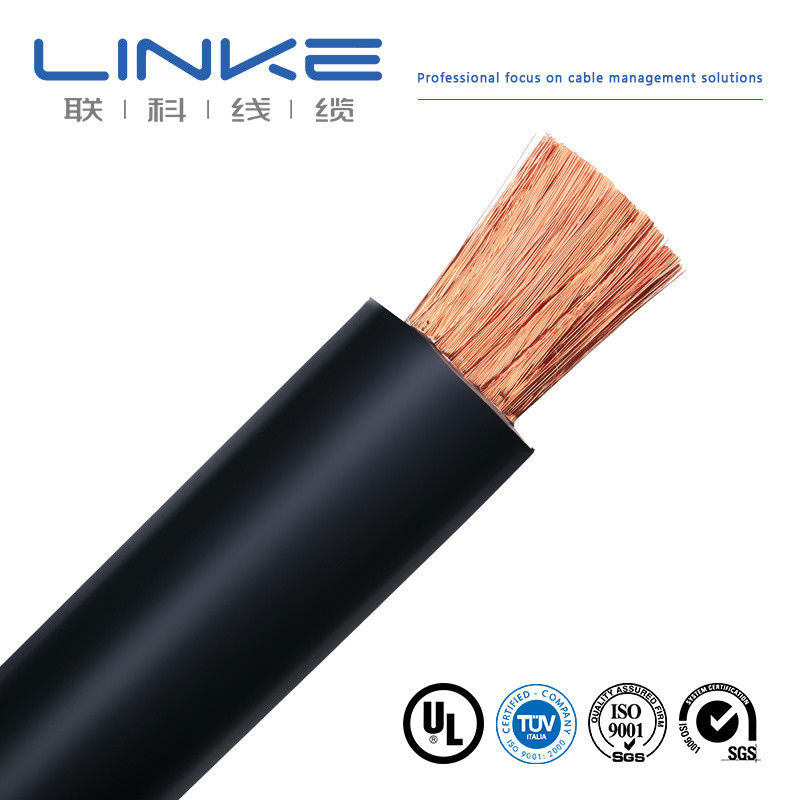

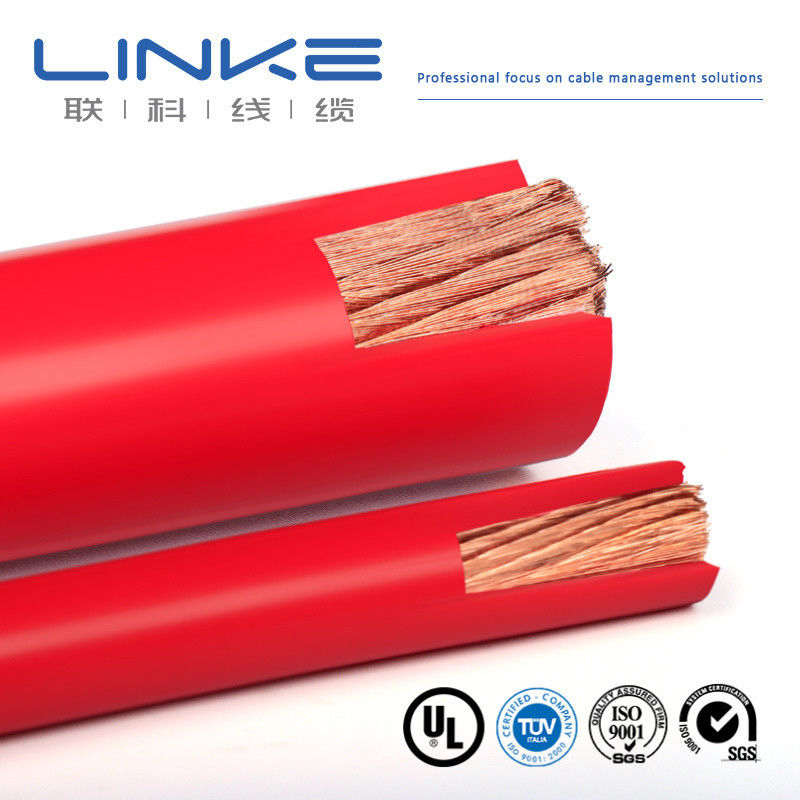

Kabel Karet Silikon Tembaga Berlapis Timah 25mm2 EV15e 300V untuk Aplikasi Otomotif dan Industri

No.

Item Uji

Kondisi Uji

Persyaratan Uji

Data Uji

Hasil

1

Inspeksi Struktur

1. Sesuai dengan tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata

Sesuai dengan tabel ukuran kawat

Lihat catatan uji

Lulus

2

Kejut Termal

Lilitkan sampel pada batang besi berukuran tertentu, masukkan ke dalam oven penuaan pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar selama minimal 30 menit, lalu amati sampel

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

3

Deformasi Panas

1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Masukkan sampel dan perlengkapan uji ke dalam oven penuaan untuk pemanasan awal pada suhu tertentu selama 1 jam3. Masukkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama

1. Sampel tidak boleh retak oleh kolom tekanan atau mengekspos konduktor2. Pengurangan ketebalan ≤ 50%

Lihat catatan uji

Lulus

4

FT2

Aplikasikan nyala api standar pada ketinggian 125mm sekali

1. Nyala api tidak boleh merambat di sepanjang panjangnya2. Nyala api tidak boleh menyebar ke bahan mudah terbakar di dekatnya

Lihat catatan uji

Lulus

5

Penuaan

1. Ambil lima bagian selubung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158°C selama 168 jam3. Setelah mengeluarkan spesimen, tempatkan pada suhu kamar 23±5°C selama 16 jam, lalu uji perpanjangan putus dan kekuatan tarik

1. Perpanjangan sebelum penuaan ≥ 300%, perpanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1.41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan

Lihat catatan uji

Lulus

6

Tekukan Dingin

Simpan sampel dalam kotak suhu rendah pada suhu tertentu selama 4 jam, lilitkan sampel pada batang besi berukuran tertentu dengan lilitan tertentu, selesaikan lilitan dalam waktu 30 detik setelah sampel dikeluarkan dari kotak suhu rendah

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

7

Resistansi Konduktor

Ukur resistansi konduktor inti satu meter dengan pengukur resistansi DC

Pada 20°C, resistansi 8AWG ≤ 2.23Ω/km

Lihat catatan uji

Lulus
