Kabel Listrik Otomotif 300V 110-Core
Kabel otomotif premium yang dirancang untuk aplikasi perkabelan internal dan eksternal kendaraan dengan sertifikasi UL2464.
Spesifikasi Produk
Nomor Gaya UL: 2464
Tegangan Terukur: 300V
Suhu Terukur: 80℃
Standar: UL758/UL1581
Aplikasi
Perkabelan internal atau interkoneksi eksternal peralatan elektronik dalam aplikasi otomotif dan industri.
Informasi Penandaan
E364879 AWM 2464 **AWG VW-1 80℃ 300V C AWM I A 80℃ 300V FT1 Linke Cable
Spesifikasi Teknis
| Ukuran Konduktor (AWG) |
Konstruksi (No./mm) |
Diameter (mm) |
Ketebalan Nominal (mm) |
Diameter (mm) |
Inti |
Tingkat Pelindung (%) |
Ketebalan Nominal (mm) |
Diameter (mm) |
Tembaga Murni (Ω/KM) |
Tembaga Timah (Ω/KM) |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 2 | Opsional | 0.76 | 3.50±0.10 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 3 | Opsional | 0.76 | 3.70±0.15 | 140 | 150 |
| 26 | 7/0.16 | 0.48 | 0.23 | 1.00±0.10 | 4 | Opsional | 0.76 | 3.90±0.15 | 140 | 150 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 2 | Opsional | 0.76 | 3.70±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 3 | Opsional | 0.76 | 3.90±0.15 | 87.6 | 94.2 |
| 24 | 7/0.20 | 0.60 | 0.23 | 1.10±0.10 | 4 | Opsional | 0.76 | 4.20±0.15 | 87.6 | 94.2 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 2 | Opsional | 0.76 | 4.10±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 3 | Opsional | 0.76 | 4.30±0.15 | 55.4 | 59.4 |
| 22 | 7/0.254 | 0.78 | 0.23 | 1.30±0.10 | 4 | Opsional | 0.76 | 4.70±0.15 | 55.4 | 59.4 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 2 | Opsional | 0.76 | 4.50±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 3 | Opsional | 0.76 | 4.80±0.15 | 34.6 | 36.7 |
| 20 | 26/0.16 | 0.94 | 0.23 | 1.50±0.10 | 4 | Opsional | 0.76 | 5.10±0.15 | 34.6 | 36.7 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 2 | Opsional | 0.76 | 5.10±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 3 | Opsional | 0.76 | 5.40±0.15 | 21.8 | 23.2 |
| 18 | 41/0.16 | 1.18 | 0.23 | 1.80±0.10 | 4 | Opsional | 0.76 | 5.90±0.15 | 21.8 | 23.2 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 2 | Opsional | 0.76 | 5.70±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 3 | Opsional | 0.76 | 6.00±0.15 | 13.7 | 14.6 |
| 16 | 26/0.254 | 1.49 | 0.23 | 2.10±0.10 | 4 | Opsional | 0.76 | 6.60±0.15 | 13.7 | 14.6 |
Konfigurasi Inti & Pengkodean Warna
Inti A (30 Konduktor)
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mm
Isolasi: PVC-001 (berbagai warna)
A1. Merah
A2. Merah dengan hitam
A3. Merah dengan coklat
A4. Merah dengan oranye
A5. Merah dengan kuning
A6. Merah dengan hijau
A7. Merah dengan biru
A8. Merah dengan ungu
A9. Merah dengan abu-abu
A10. Merah dengan putih
A11. Kuning
A12. Kuning dengan hitam
A13. Kuning dengan coklat
A14. Kuning dengan merah
A15. Kuning dengan oranye
A16. Kuning dengan hijau
A17. Kuning dengan biru
A18. Kuning dengan ungu
A19. Kuning dengan abu-abu
A20. Kuning dengan putih
A21. Hijau
A22. Hijau dengan hitam
A23. Hijau dengan coklat
A24. Hijau dengan merah
A25. Hijau dengan oranye
A26. Hijau dengan kuning
A27. Hijau dengan biru
A28. Hijau dengan ungu
A29. Hijau dengan abu-abu
A30. Hijau dengan putih
Formasi Kabel: Lilitan Mylar bening, kawat ground, foil aluminium satu sisi perak
Inti B (30 Konduktor)
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mm
Isolasi: PVC-001 (berbagai warna)
B1. Oranye
B2. Oranye dengan hitam
B3. Oranye dengan coklat
B4. Oranye dengan merah
B5. Oranye dengan kuning
B6. Oranye dengan hijau
B7. Oranye dengan biru
B8. Oranye dengan ungu
B9. Oranye dengan abu-abu
B10. Oranye dengan putih
B11. Biru
B12. Biru dengan hitam
B13. Biru dengan coklat
B14. Biru dengan merah
B15. Biru dengan oranye
B16. Biru dengan kuning
B17. Biru dengan hijau
B18. Biru dengan ungu
B19. Biru dengan abu-abu
B20. Biru dengan putih
B21. Ungu
B22. Ungu dengan hitam
B23. Ungu dengan coklat
B24. Ungu dengan merah
B25. Ungu dengan oranye
B26. Ungu dengan kuning
B27. Ungu dengan hijau
B28. Ungu dengan biru
B29. Ungu dengan abu-abu
B30. Ungu dengan putih
Formasi Kabel: Lilitan Mylar bening, kawat ground, foil aluminium satu sisi perak
Inti C (25 Konduktor)
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mm
Isolasi: PVC-001 (berbagai warna)
C1. Abu-abu
C2. Abu-abu dengan hitam
C3. Abu-abu dengan coklat
C4. Abu-abu dengan merah
C5. Abu-abu dengan oranye
C6. Abu-abu dengan kuning
C7. Abu-abu dengan hijau
C8. Abu-abu dengan biru
C9. Abu-abu dengan ungu
C10. Abu-abu dengan putih
C11. Putih
C12. Putih dengan hitam
C13. Putih dengan coklat
C14. Putih dengan merah
C15. Putih dengan oranye
C16. Putih dengan kuning
C17. Putih dengan hijau
C18. Putih dengan biru
C19. Putih dengan ungu
C20. Putih dengan abu-abu
C21. Ungu muda
C22. Ungu muda dengan hitam
C23. Ungu muda dengan coklat
C24. Ungu muda dengan merah
C25. Ungu muda dengan oranye
Formasi Kabel: Lilitan Mylar bening, kawat ground, foil aluminium satu sisi perak
Inti D (25 Konduktor)
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mm
Isolasi: PVC-001 (berbagai warna)
D1. Merah muda
D2. Merah muda dengan hitam
D3. Merah muda dengan coklat
D4. Merah muda dengan merah
D5. Merah muda dengan oranye
D6. Merah muda dengan kuning
D7. Merah muda dengan hijau
D8. Merah muda dengan biru
D9. Merah muda dengan ungu
D10. Merah muda dengan abu-abu
D11. Merah muda dengan putih
D12. Biru muda dengan hitam
D13. Biru muda dengan coklat
D14. Biru muda dengan merah
D15. Biru muda dengan oranye
D16. Biru muda dengan kuning
D17. Biru muda dengan hijau
D18. Biru muda dengan ungu
D19. Biru muda dengan abu-abu
D20. Biru muda dengan putih
D21. Hijau muda dengan hitam
D22. Hijau muda dengan coklat
D23. Hijau muda dengan merah
D24. Hijau muda dengan oranye
D25. Hijau muda dengan kuning
Formasi Kabel: Lilitan Mylar bening, kawat ground, foil aluminium satu sisi perak
Formasi Kabel Total (Inti A+B+C+D)
Pengisi: Pengisi strip dengan PVC-001 putih φ=2.90mm (pengisi tengah)
Lilitan: Mylar transparan P=60mm, &=0.025mm

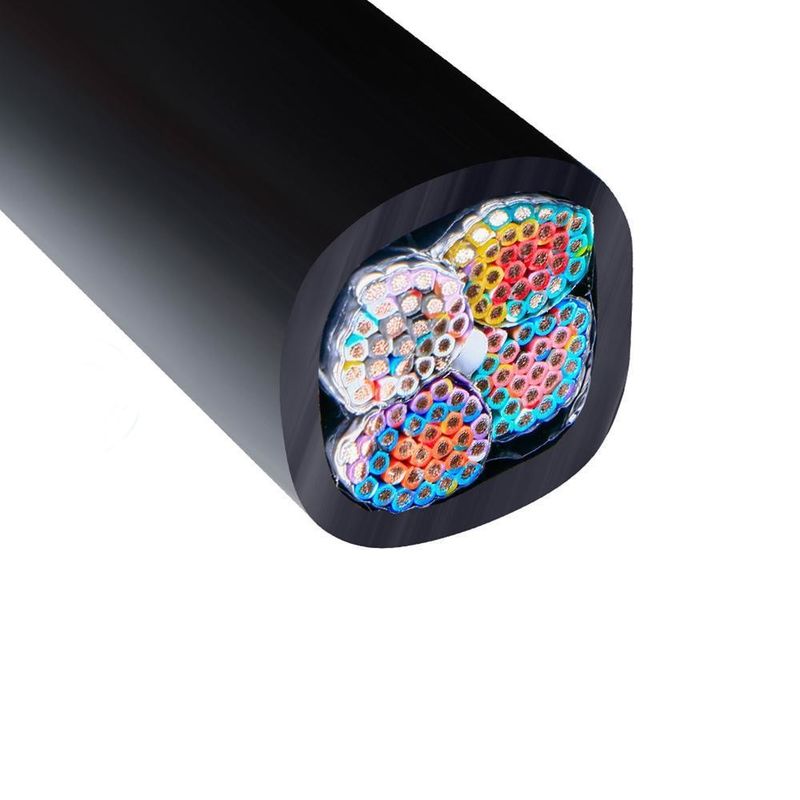

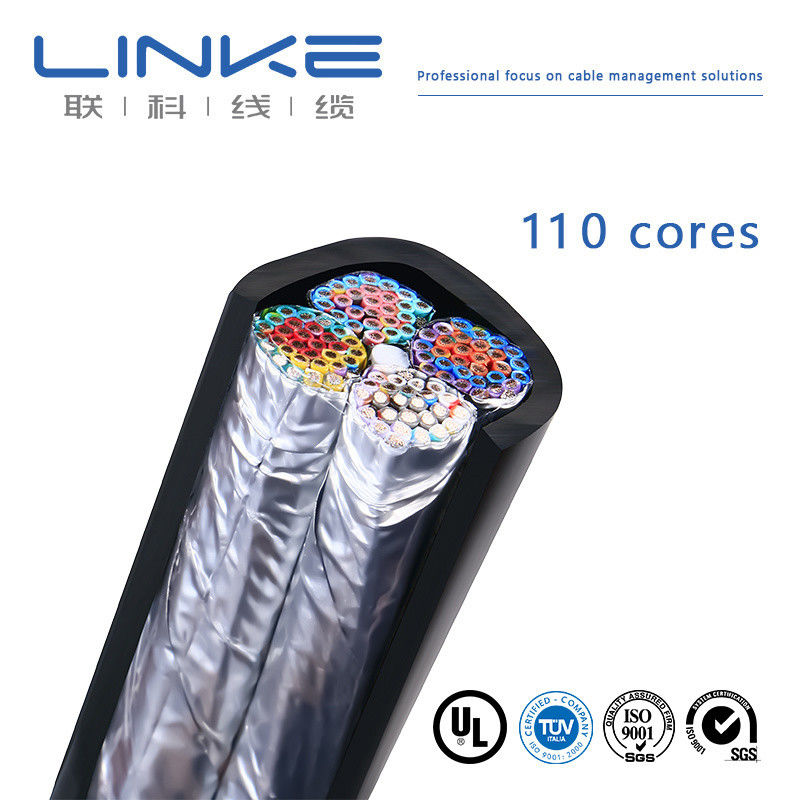

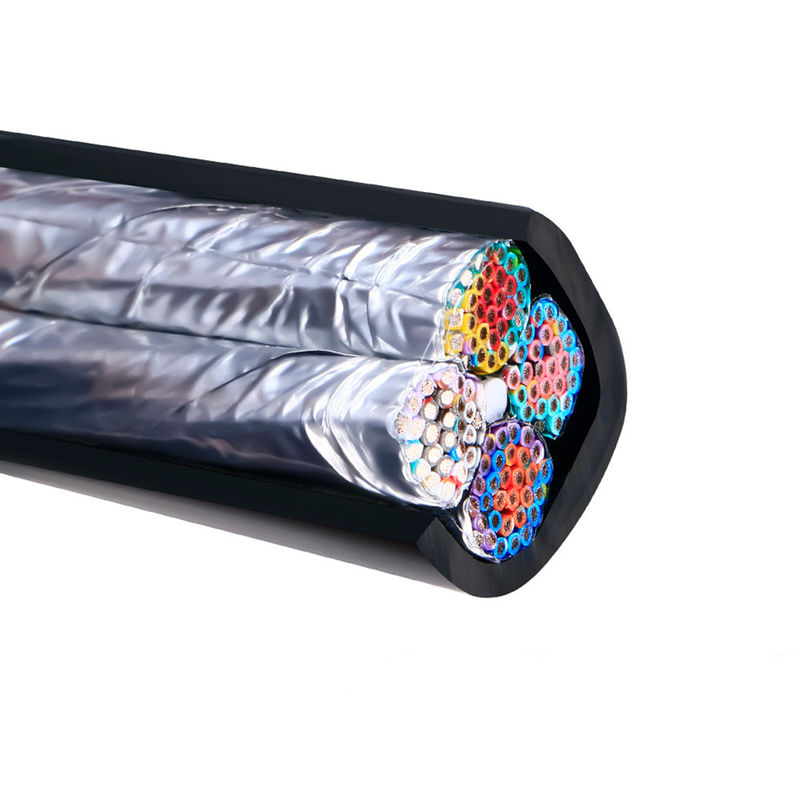

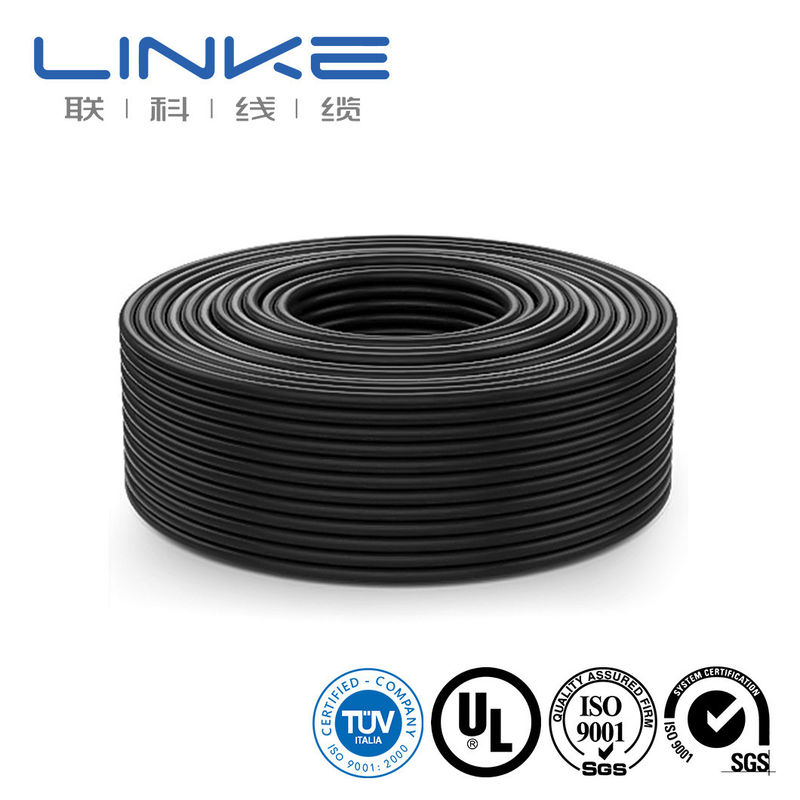

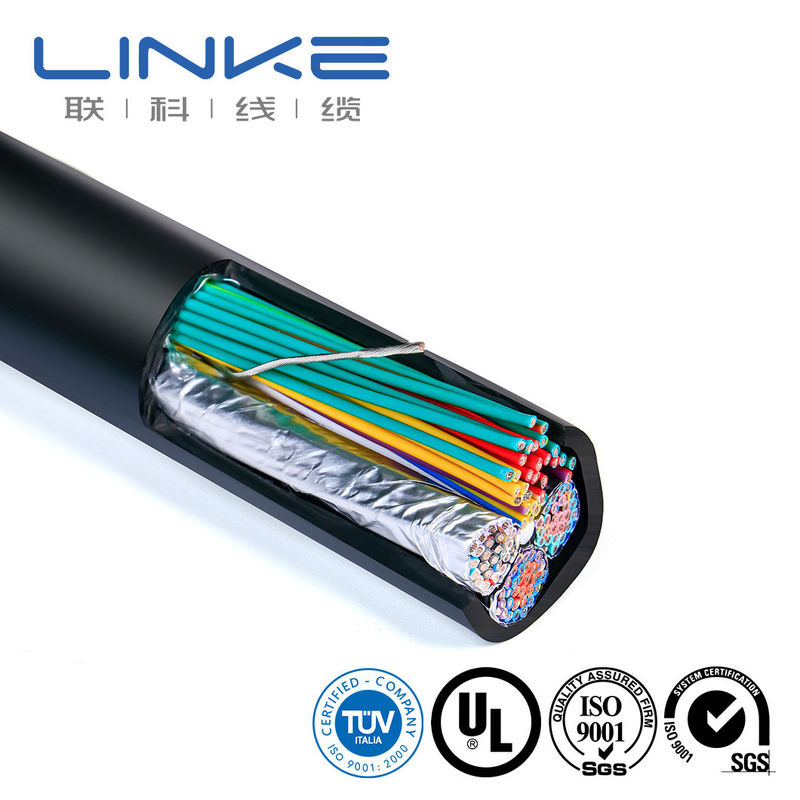

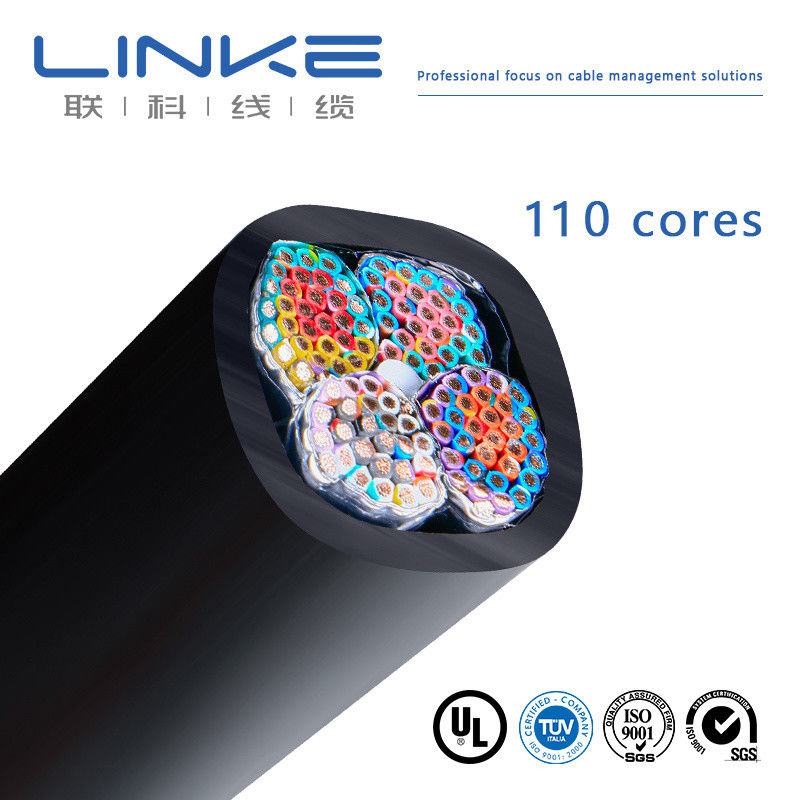

Gambar Produk
Sertifikasi & Standar
Produk kami memenuhi standar industri tertinggi dengan sertifikasi komprehensif:
Otorisasi Produk: UL 758, RoHS, REACH, CE
Sistem Manajemen Mutu: ISO 9001-2015 (semua produk), ISO 13485 (Perangkat Medis), IATF 16949 (Otomotif)
Standar Isolasi UL XLPE: UL3674, UL3321, UL3320, UL3266, UL3173, UL3271, UL3385, UL3386, UL10369, UL3331, UL3398, UL3886, UL3817
Standar Isolasi Silikon: UL3135, UL3132, UL3123, UL3530, UL3512, UL3577, UL3212, UL3529, UL3702, UL3075, UL30005, UL3689
Standar Isolasi FEP: UL1332, UL1330, UL1331, UL1333, UL1577, UL1592, UL1723, UL1901, UL1591, UL10064
