Tempat asal:
Guangdong, Cina
Nama merek:
Linke
Sertifikasi:
3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949
Video
Video

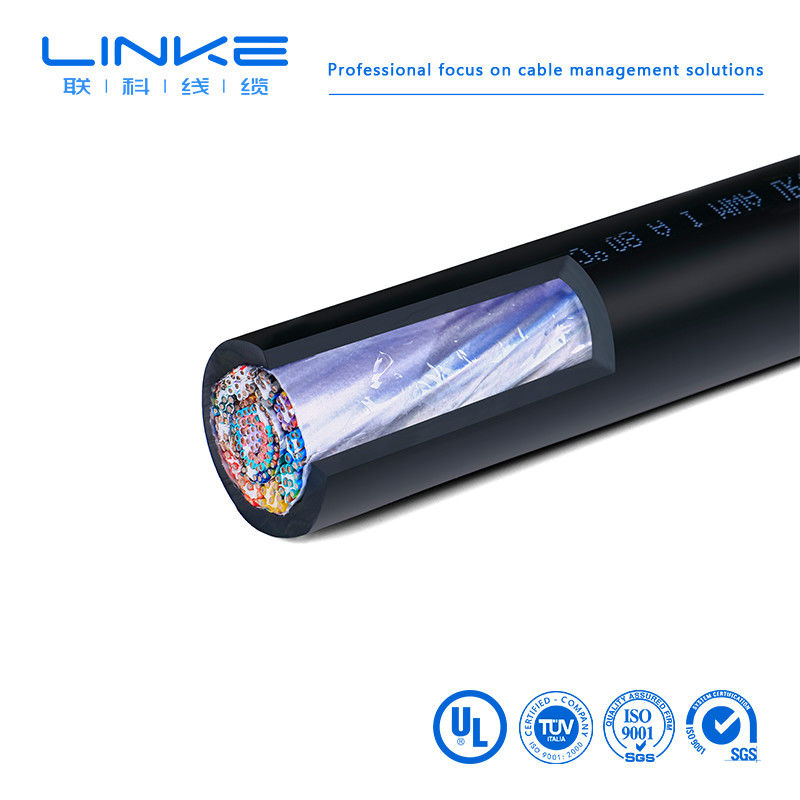

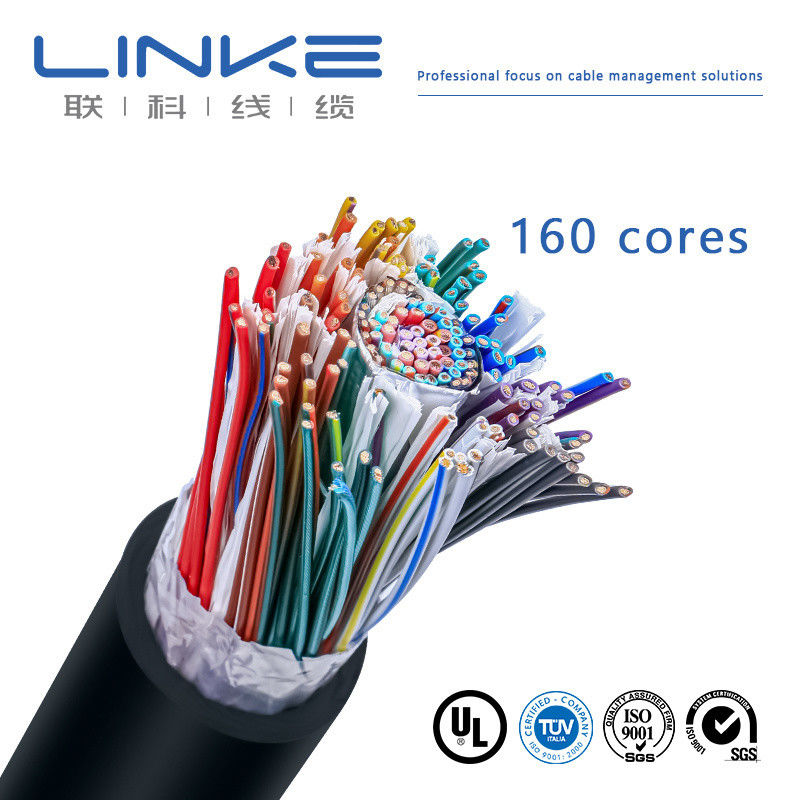

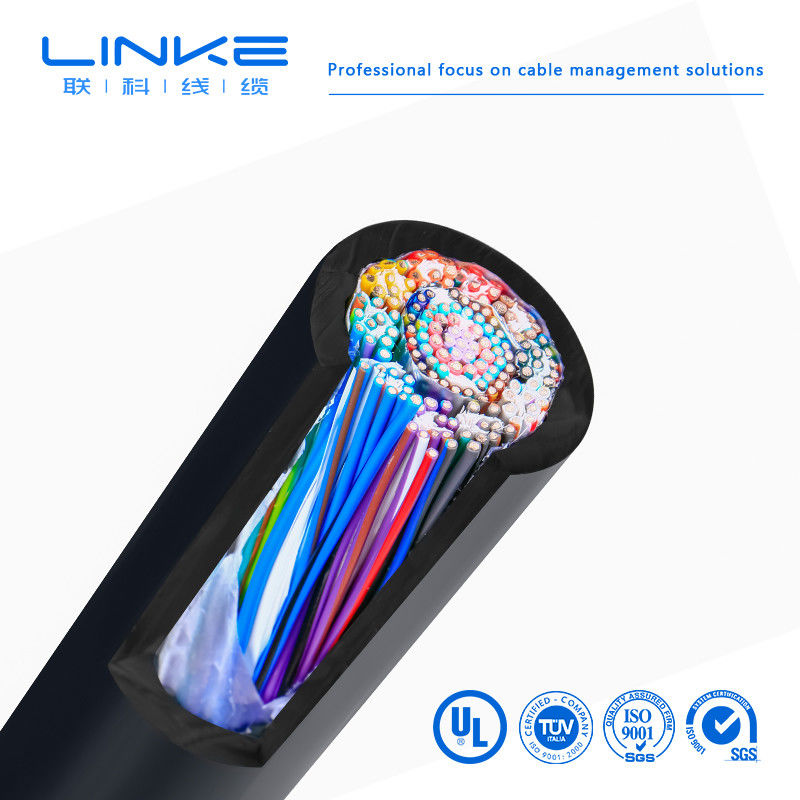

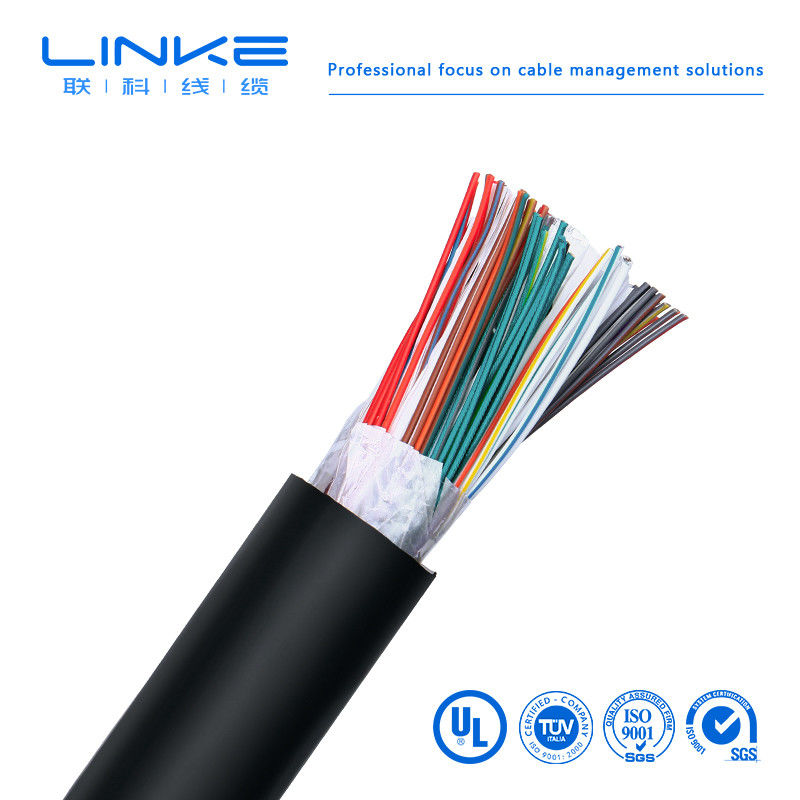

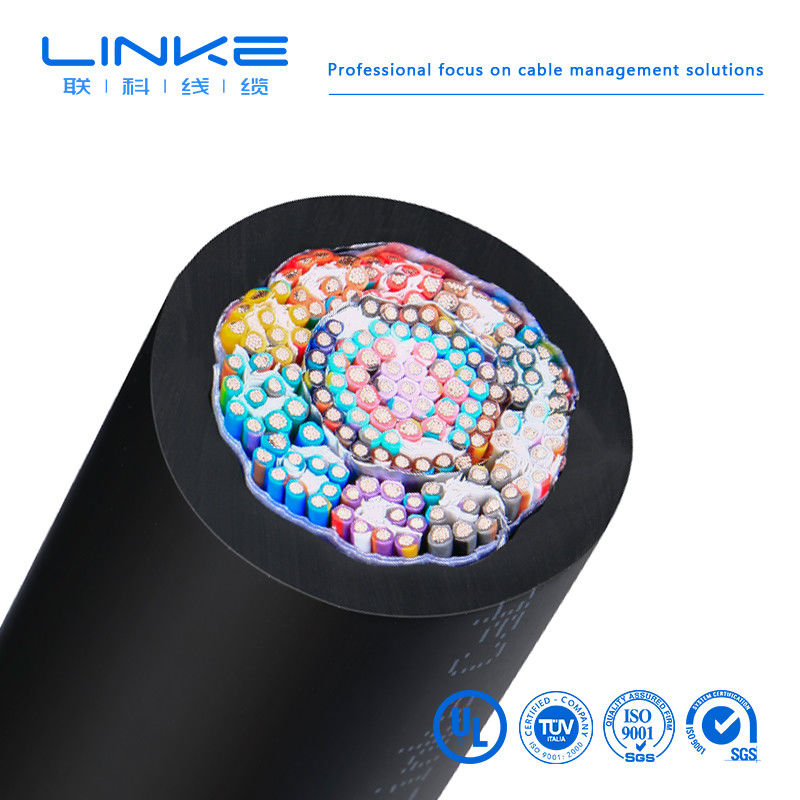

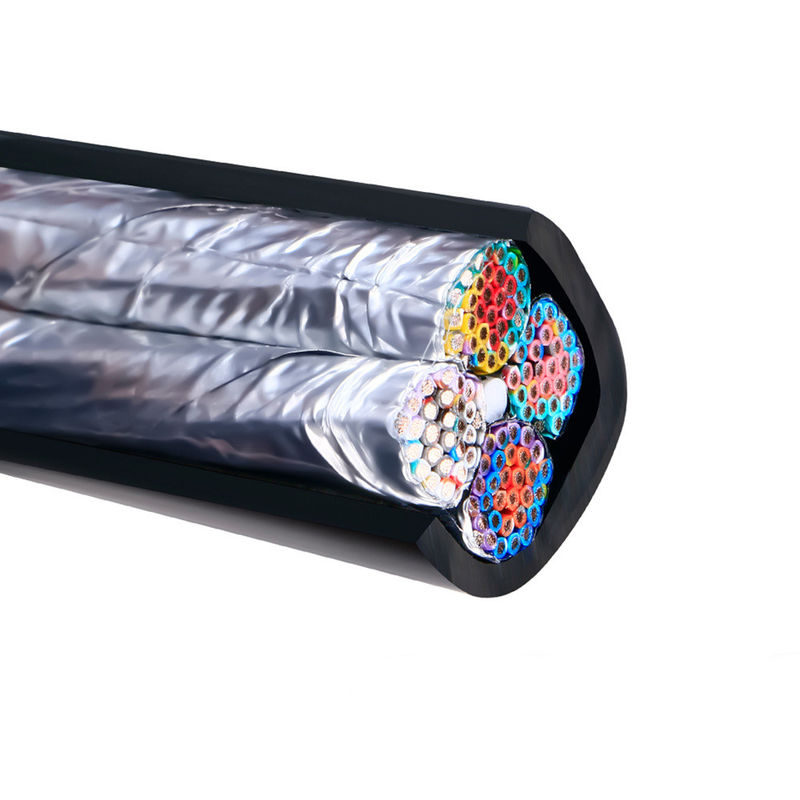

Kabel listrik karet silikon
1Fitur dan penggunaan produk
Produk ini cocok untuk jalur transmisi listrik tetap atau kabel penghubung untuk peralatan listrik mobile dengan tegangan AC nominal 0,6/1KV dan di bawah.Produk memiliki karakteristik tahan radiasi panas, ketahanan dingin, ketahanan asam dan alkali dan ketahanan gas korosif, kedap air, dll. Struktur kabel lunak dan nyaman untuk radiasi.Kinerja listrik stabil dalam lingkungan suhu tinggi (dingin), kinerja anti-penuaan yang luar biasa, dan umur layanan yang panjang. Hal ini banyak digunakan dalam metalurgi, listrik, petrokimia, elektronik, manufaktur mobil dan industri lainnya.
2. Standar Pelaksanaan Produk
Q/HHTZH001.1
Tes tahan api dan ketahanan api dilakukan sesuai dengan persyaratan GB12666-90
Ketiga: Karakteristik penggunaan
1. Tegangan nominal AC: U0/U 0.6/1KV
Suhu operasi maksimum: 180°C
Suhu lingkungan minimum: instalasi tetap -60°C
2Suhu untuk pemasangan kabel seharusnya tidak lebih rendah dari -25°C.
3. Radius lentur kabel yang diizinkan: Radius lentur minimal kabel adalah 10 kali diameter luar kabel
Empat: Model dasar dan nama
Tabel 1
|
model |
Nama produk |
|
YGC |
Kabel listrik berlapis karet silikon terisolasi karet silikon |
|
YGCR |
Kabel fleksibel listrik bergerak berlapis karet silikon yang terisolasi |
|
YGCP |
Kabel listrik berlapis tembaga berlapis karet silikon terisolasi karet silikon |
|
YGC22 |
Kabel listrik lapis baja berlapis karet silikon terisolasi karet silikon |
|
JGG |
Kawat instalasi berlapis karet silikon terisolasi karet silikon |
|
JGGR |
Kawat lunak yang terisolasi dari karet silikon dengan lapisan karet silikon untuk instalasi mobile |
|
JGGP |
Isolasi karet silikon, selubung karet silikon, kawat instalasi perisai berlapis tembaga |
|
JHXG |
Kawat bantalan motor yang terisolasi dari karet silikon |
Catatan: Untuk kabel karet silikon tahan api, tambahkan ZR sebelum nomor model, dan kawat tembaga di inti konduktor dapat kaleng.
V. Nama kode dan artinya
Tabel 2
|
Kode |
Arti kode |
|
Dan |
Kode seri (kabel fleksibel seluler) |
|
G |
Karet silikon |
|
C |
Berat |
|
22 |
Perisai sabuk baja |
|
P |
Perisai berlapis tembaga |
|
R |
Konduktor bergelombang |
|
J |
Kawat plumbum motor |
6. Indikator teknis utama
1Untuk resistensi DC dari konduktor kabel selesai (tipe R) (sesuai dengan GB3956), lihat Tabel 1 dan Tabel 2 di Lampiran A.
2. Resistensi isolasi pada 20 °C tidak kurang dari 100MΩ/KM
3. Kabel yang sudah selesai tidak akan rusak ketika diuji tegangan AC 50HZ 3,5KV/5min.
7: Spesifikasi kabel dasar dan parameter struktural
|
Inti kawat*penampang nominal ((mm2) |
Struktur konduktor (jumlah akar * diameter) (B/R) mm |
Diameter luar maksimum kabel (mm) |
Berat referensi (kg/km) |
||
|
YGC JGGF |
YGCR JGGFR |
YGCR JGGFR |
YGC22 JGG22 |
||
|
1*1.5 |
19*0,32/48*0.20 |
3.2 |
3.5 |
27.5 |
|
|
1 x 2.5 |
19 kali 0,41/51 kali 0.25 |
3.7 |
3.9 |
38.6 |
|
|
1*4 |
19 kali 0,52/82 kali 0.25 |
4.6 |
5.2 |
55.5 |
|
|
1*6 |
19 kali 0,65/123 kali 0.25 |
5.6 |
6.5 |
77.7 |
|
|
1*10 |
48 kali 0,52 / 204 kali 0.25 |
7.2 |
7.8 |
132 |
|
|
1*16 |
75 kali 0,52/323 kali 0.25 |
8.2 |
9.0 |
188 |
|
|
1*25 |
108 kali 0,52/513 kali 0.25 |
10.2 |
11.0 |
312 |
|
|
1*35 |
108 kali 0,65/722 kali 0.25 |
112 |
12.0 |
408 |
|
|
1*50 |
10*2.52/1026*0.25 |
13.5 |
14.5 |
554 |
|
|
1*70 |
19*2.16/1406*0.25 |
16.5 |
17.5 |
762 |
|
|
1*95 |
19*2,52/486*0.50 |
19.0 |
20.5 |
1045 |
|
|
1*120 |
24*2.52/608*0.50 |
20.0 |
22.0 |
1281 |
|
|
1*150 |
30 x 2,52/760 x 0.50 |
21.0 |
24.2 |
1612 |
|
|
1*185 |
37*2,52/945*0.50 |
25.0 |
28.0 |
1981 |
|
|
2 x 2.5 |
7 x 0,68/51 x 0.25 |
10.5 |
11.2 |
158 |
272 |
|
2*4 |
19 kali 0,52/82 kali 0.25 |
12 |
13.2 |
210 |
347 |
|
2*6 |
19 kali 0,65/123 kali 0.25 |
14.0 |
15.3 |
263 |
407 |
|
2*10 |
7*1.37/204*0.25 |
17.8 |
18.9 |
394 |
562 |
|
2*16 |
7*1.70/323*0.25 |
20.0 |
21.2 |
540 |
724 |
|
2*25 |
7*2,15/513*0.25 |
23.0 |
24.5 |
794 |
828 |
|
2*35 |
7*2.52/722*0.25 |
25.7 |
26.3 |
1037 |
1037 |
|
2*50 |
10*2.52/1026*0.25 |
26.0 |
27.5 |
1236 |
1385 |
|
2*70 |
19*2.16/1406*0.25 |
27.0 |
28.9 |
1647 |
1792 |
|
2*95 |
19*2,52/486*0.50 |
32.0 |
33.9 |
2189 |
2654 |
|
2*120 |
24*2.52/608*0.50 |
45.0 |
48.0 |
2640 |
3180 |
|
2*150 |
30 x 2,52/760 x 0.50 |
52.0 |
57.0 |
3280 |
3920 |
|
2*185 |
37*2,52/945*0.50 |
60.0 |
65.0 |
4006 |
4768 |
|
3 x 1.5 |
7 kali 0,52/48 kali 0.20 |
9.7 |
10.7 |
150 |
291 |
|
3 kali 2.5 |
7 x 0,68/51 x 0.25 |
11.7 |
12.2 |
196 |
342 |
|
3*4 |
19 kali 0,52/82 kali 0.25 |
12.6 |
13.5 |
274 |
444 |
|
3*6 |
19 kali 0,65/123 kali 0.25 |
14.8 |
16.2 |
350 |
531 |
|
3*10 |
7*1.37/204*0.25 |
20.0 |
22.0 |
539 |
737 |
|
3*16 |
7*1.70/323*0.25 |
22.0 |
24.5 |
740 |
972 |
|
3*25 |
7*2,15/513*0.25 |
25.3 |
27.0 |
1139 |
1372 |
|
3*35 |
7*2.52/722*0.25 |
28.0 |
31.5 |
1480 |
1729 |
|
3*50 |
10*2.52/1026*0.25 |
32.0 |
37.5 |
1900 |
2405 |
|
3*70 |
19*2.16/1406*0.25 |
41.0 |
50.0 |
4061 |
3087 |
|
3*95 |
19*2,52/486*0.50 |
45.0 |
55.0 |
997 |
4003 |
|
3*120 |
24*2.52/608*0.50 |
50.0 |
60.0 |
4060 |
4887 |
|
3*150 |
30 x 2,52/760 x 0.50 |
60.0 |
65.0 |
5197 |
2995 |
|
3*185 |
37*2,52/945*0.50 |
65.0 |
70.0 |
6279 |
7262 |
|
3*4+1*2.5 |
19 kali 0,52/82 kali 0.25 |
14.5 |
15.5 |
320 |
481 |
|
3*6+1*4 |
19 kali 0,65/123 kali 0.25 |
16.2 |
17.8 |
423 |
597 |
|
3*10+1*6 |
7*1.37/204*0.25 |
21.0 |
23.0 |
630 |
827 |
|
3*16+1*10 |
7*1.70/323*0.25 |
23.0 |
25.0 |
888 |
1255 |
|
3*25+1*16 |
7*2,15/513*0.25 |
27.0 |
29.0 |
1375 |
1578 |
|
3*35+1*16 |
7*2.52/722*0.25 |
32.3 |
35.0 |
1690 |
1927 |
|
3*50+1*25 |
10*2.52/1026*0.25 |
36.0 |
40.0 |
2175 |
2760 |
|
3*70+1*35 |
19*2.16/1406*0.25 |
40.0 |
44.0 |
2950 |
3546 |
|
3*95+1*50 |
19*2,52/486*0.50 |
46.0 |
52.0, , , , |
3950 |
4670 |
|
3*120+1*70 |
24*2.52/608*0.50 |
51.0 &, amp;, amp;, lt;, /TD> |
55.0 |
4800 |
5745 |
|
3*150+1*70 |
30 x 2,52/760 x 0.50 |
56.0 |
60.0 |
5810 |
6862 |
|
3*185+1*95 |
37*2,52/945*0.50 |
66.0 |
70.0 |
7200 |
8394 |
|
4*4 |
19 kali 0,52/82 kali 0.25 |
14.2 |
16.2 |
352 |
515 |
|
4*6 |
19 kali 0,65/123 kali 0.25 |
17.1 |
19.0 |
450 |
629 |
|
4*10 |
7*1.37/204*0.25 |
22.1 |
24.0 |
672 |
881 |
|
4*16 |
7*1.70/323*0.25 |
24.5 |
26.5 |
952 |
1176 |
|
4*25 |
7*2,15/513*0.25 |
27.0 |
31.5 |
1476 |
1673 |
|
4*35 |
7*2.52/722*0.25 |
33.0 |
35.5 |
1876 |
2142 |
|
4*50 |
10*2.52/1026*0.25 |
39.0 |
41.0 |
2392 |
2982 |
|
4*70 |
19*2.16/1406*0.25 |
41.0 |
44.0 |
3300 |
3871 |
|
4*95 |
19*2,52/486*0.50 |
47.0 |
50.0 |
4300 |
5094 |
|
4*120 |
24*2.52/608*0.50 |
49.0 |
54.0 |
5380 |
6187 |
|
4*150 |
30 x 2,52/760 x 0.50 |
56.0 |
60.0 |
6750 |
7596 |
|
4*185 |
37*2,52/945*0.50 |
68.0 |
72.0 |
8190 |
9194 |
|
Parameter struktural dari kabel 5 inti bagian sama dan kabel struktur 3 + 2 yang diproduksi oleh perusahaan kami tidak termasuk dalam tabel ini. |
|||||
| Single-konduktor, termoplastik isolasi | |||||||
| 1007 | 1330 | 1333 | 1591 | 1723 | 10064 | 10369 | |
| 1015 | 1331 | 1569 | 1592 | 1901 | 10070 | 10483 | |
| 1185 | 1332 | 1577 | 1672 | 10012 | 10269 | ||
| Berbagai-konduktor, termoplastik isolasi | |||||||
| 2095 | 2129 | 2468 | 2586 | 2725 | 20233 | 20280 | 20963 |
| 2103 | 2463 | 2517 | 2587 | 2835 | 20276 | 20549 | 21198 |
| 2104 | 2464 | 2576 | 2661 | 2919 | 20279 | 20886 | 21664 |
| Single-konduktor, Termoset isolasi | |||||||
| 3075 | 3173 | 3320 | 3386 | 3530 | 3689 | 30005 | |
| 3123 | 3212 | 3321 | 3398 | 3577 | 3702 | ||
| 3132 | 3266 | 3331 | 3512 | 3644 | 3817 | ||
| 3135 | 3271 | 3385 | 3529 | 3674 | 3886 | ||
1.AKau produsen atau perusahaan perdagangan?
Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal sampai akhir.Kami akan menjemputmu di Shenzhen.
2Bagaimana aku bisa mendapatkan sampel untuk menguji kualitasmu?
Sampelnya gratis untuk Anda. Pelanggan baru diharapkan membayar biaya kurir.
3Berapa jumlah pesanan minimummu?
biasanya 100m. namun, kabelnya sangat berat. sebaiknya Anda memesan jumlah yang sesuai untuk menghindari kargo yang tinggi. transportasi laut adalah pilihan terbaik.
4Bisakah aku mendapatkan diskon?
Itu tergantung pada jumlah Anda, kami dapat melakukan diskon dan membayar pengiriman.
5Apakah perusahaan Anda menerima produksi OEM?
Ya, bisa mencetak nama perusahaan Anda, kami bahkan kustomisasi kartu kualitas untuk mempromosikan perusahaan Anda.
