Kabel karet tahan air - Kabel karet silikon Kabel fleksibel universal

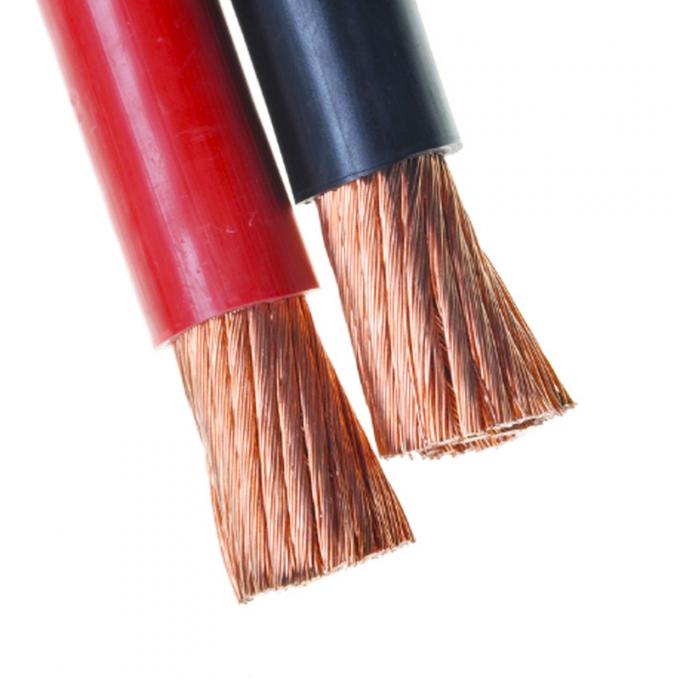

400 Amp 95mm Super Fleksibel Karet Kabel Pengelasan Isolasi Ganda

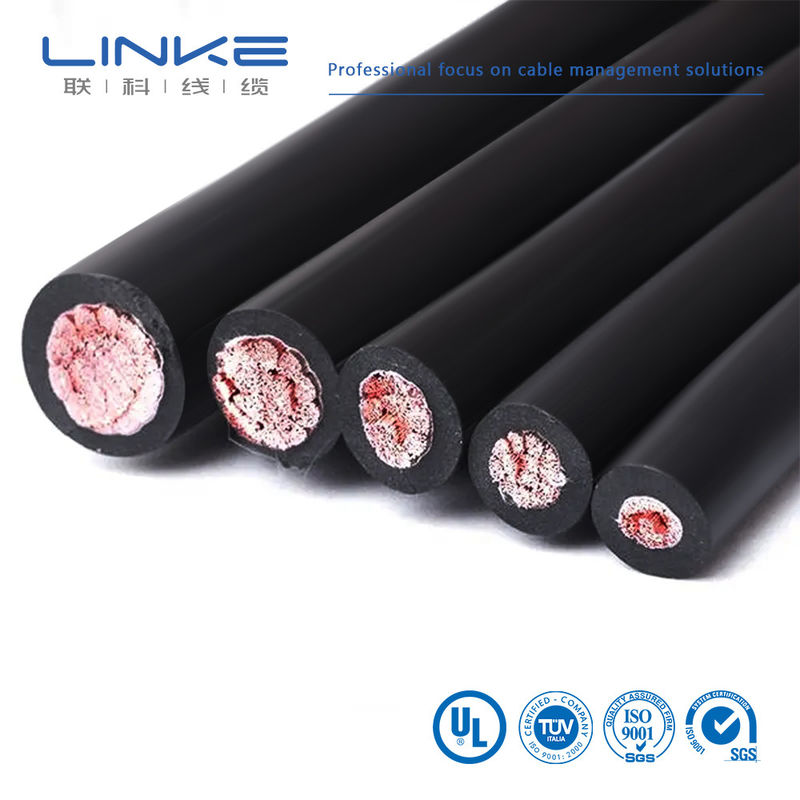

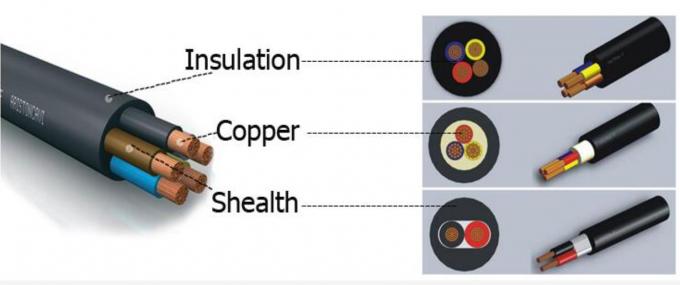

Kabel berlapis karet adalah kabel yang fleksibel dan bergerak yang dilengkapi dengan konduktor kawat tembaga halus multi-stranded dengan isolasi karet dan perlindungan lapisan karet.Berbagai produk kami termasuk kabel fleksibel berlapis karet, kabel mesin las, kabel motor selam, kabel perangkat radio, dan kabel sumber cahaya fotografi.
- Cocok untuk tegangan AC hingga 200V dan nilai puncak DC berdenyut 400V untuk kabel sisi sekunder mesin las dan koneksi penjepit
- Dirancang khusus untuk kabel sisi sekunder mesin las dan sambungan tong las
- Konstruksi dengan inti tunggal dengan konduktor fleksibel multi-strand
- Isolasi film poliester tahan panas dengan lapisan luar karet pelindung

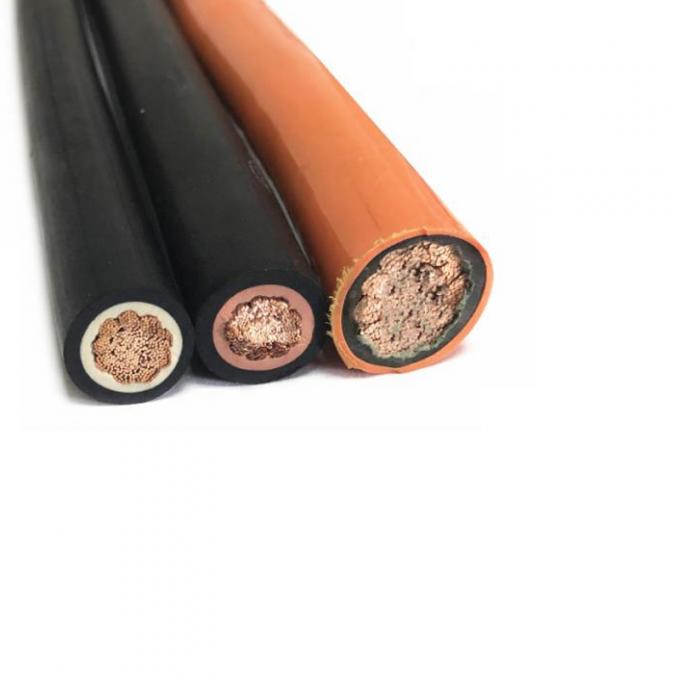

Spesifikasi Kabel Las
| Suhu operasi inti |
Tidak lebih dari 65°C |
| Tipologi |
YH (Selap karet komposit untuk kabel las)
YHF (Neopren atau kabel pengelasan sintetis lainnya) |
| Aplikasi |
Cocok untuk mesin las dengan tegangan ke tanah tidak lebih dari 200V DC dan nilai arus berdenyut 400V |
Parameter teknis kabel las
| Luas rantai silang nominal (mm2) |
Jumlah/diameter stranding (mm) |
Ketebalan nominal sarung (mm) |
Total Diameter (mm) |
Resistensi Konduktor Maksimal pada 20°C (Ω/km) |
Berat Referensi |
| 10 |
322/0.20 |
1.8 |
7.5-9.7 |
1.91 (YH)
1.95 (YHF) |
146 (Tidak ada armor)
153.51 (Pengaman) |
| 16 |
513/0.20 |
2 |
9.2-11.5 |
1.16 (YH)
1.19 (YHF) |
218.9 (Tanpa armor)
230.44 (Pengaman) |
| 25 |
798/0.20 |
2 |
10.5-13 |
0.758 (YH)
0.78 (YHF) |
316.6 (Tanpa armor)
331.15 (Pengaman) |
| 35 |
1121/0.20 |
2.2 |
11.5-14.5 |
0.536 (YH)
0.552 (YHF) |
426 (Tanpa armor)
439.87 (Pengaman) |
| 50 |
1596/0.20 |
2.4 |
13.5-17 |
0.198 (YH)
0.204 (YHF) |
790 (Tanpa armor)
817.52 (Pengaman) |
| 70 |
2214/0.20 |
2.6 |
17-22 |
0.161 (YH)
0.164 (YHF) |
1348.25 (Tanpa armor)
1392.55 (Pengaman) |
| 95 |
2297/0.20 |
2.8 |
19-24 |
0.129 (YH)
0.132 (YHF) |
1678.5 (Tanpa armor) |

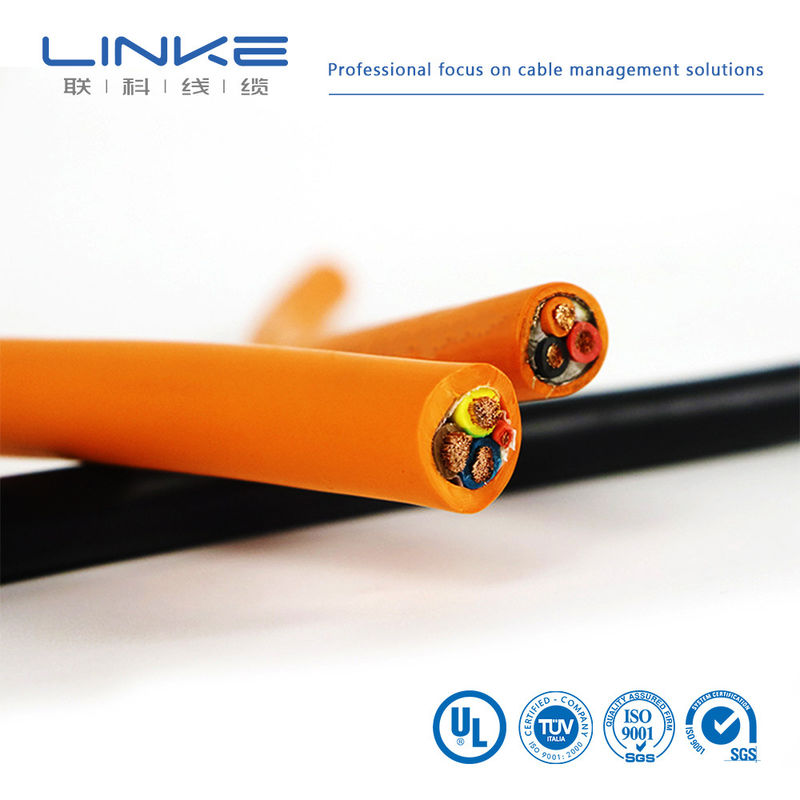

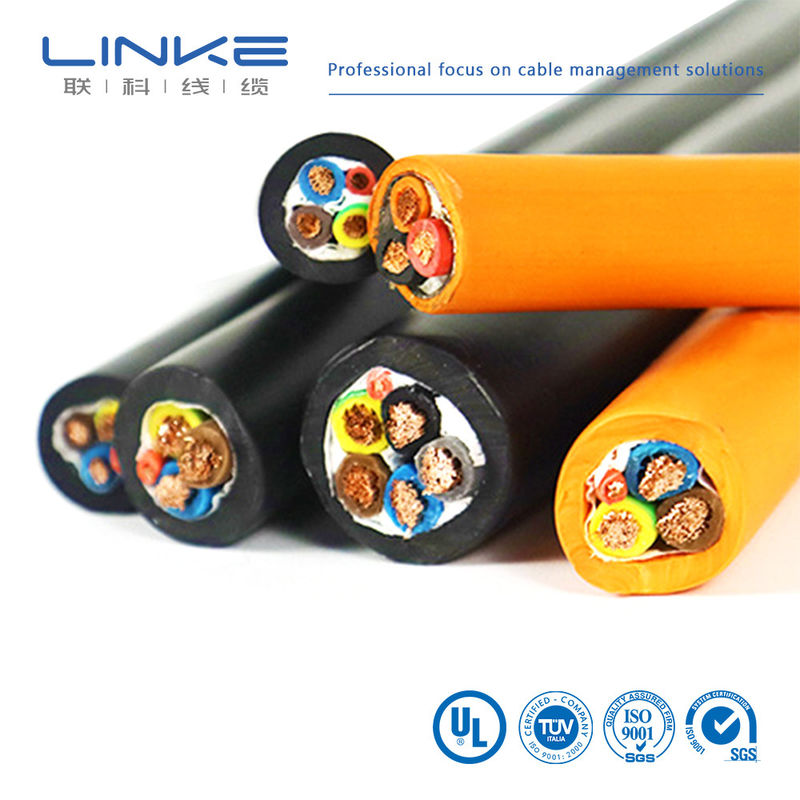

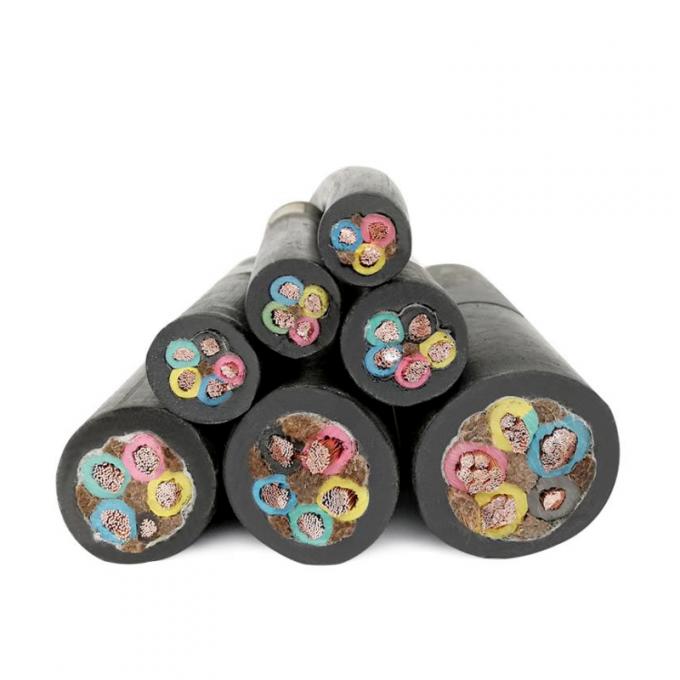

Kabel fleksibel berlapis karet universal
| Tegangan nominal (U0/U) |
300/500V; 450/750V |
| Jumlah Inti |
1, 2, 3, 4, 5, 3 + 1 |
| Luas Potongan Transversal Nominal (mm2) |
0.3-0.5, 0,75-6, 1,5-6, 1,5-400, 2, 3, 4, 5, 1-95, 1-150, 1-25, 1,5-150 |
| Suhu Konduktor Maksimal |
60°C |
| Suhu Lingkungan |
Tipe YC: -40°C; tipe YCW: >-15°C |
| Radius Lipat Kabel |
Tidak kurang dari 5 kali diameter luar kabel |
| Aplikasi |
Dirancang untuk drive, peralatan rumah tangga, peralatan listrik portabel dan alat listrik dengan tegangan nominal 450/750V |

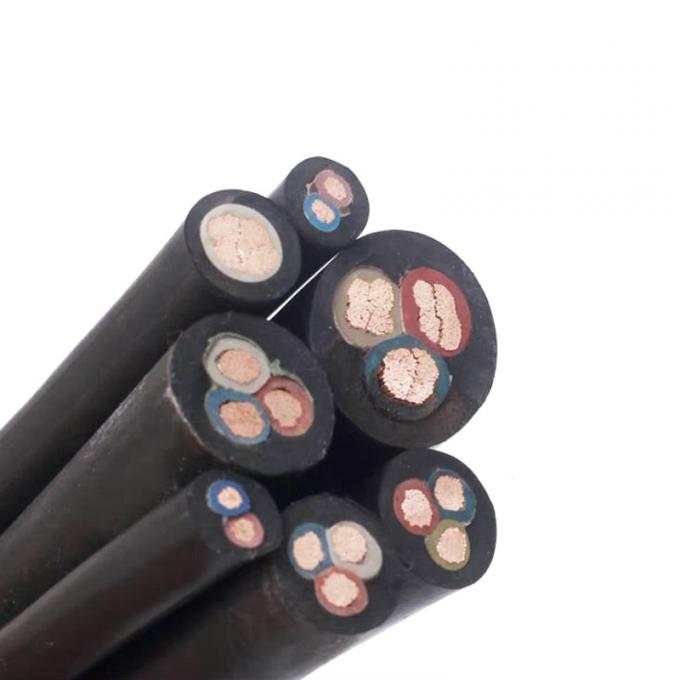

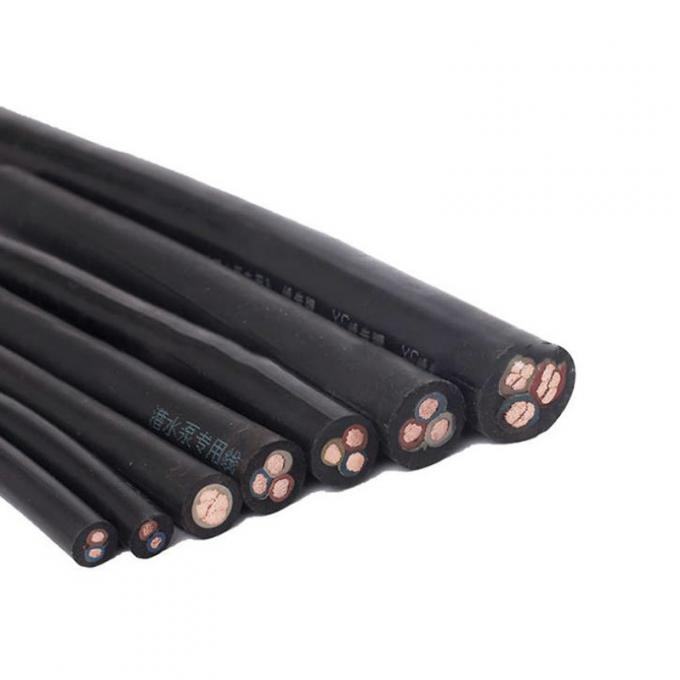

Fitur kabel karet tahan air
- Kinerja isolasi listrik yang sangat baik dalam kondisi banjir yang berkepanjangan dan tekanan air tinggi
- Kinerja lentur yang unggul untuk aplikasi gerakan yang sering
- Senyawa karet tahan air dengan kepadatan tinggi untuk perlindungan maksimum
Spesifikasi kabel karet tahan air
| Model |
JHS; JHSB |
| Tegangan nominal |
450/750V; 300/500V |
| Jumlah Inti |
1, 3, 4, 3 + 1 |
| Luas Potongan Transversal Nominal (mm2) |
1.5, 2.5, 4, 6, 10, 16, 25, 35, 50, 70 |
| Suhu kerja jangka panjang |
Tidak lebih dari 65°C (Tidak lebih dari 85°C untuk transmisi daya pompa submersible) |
| Aplikasi |
Transmisi listrik dari keran bawah air pada tegangan AC 500 volt dan di bawah. Cocok untuk pompa bawah air, tambang batubara, pekerjaan bawah air, lampu lanskap bawah air,dan peralatan pengolahan lainnya |

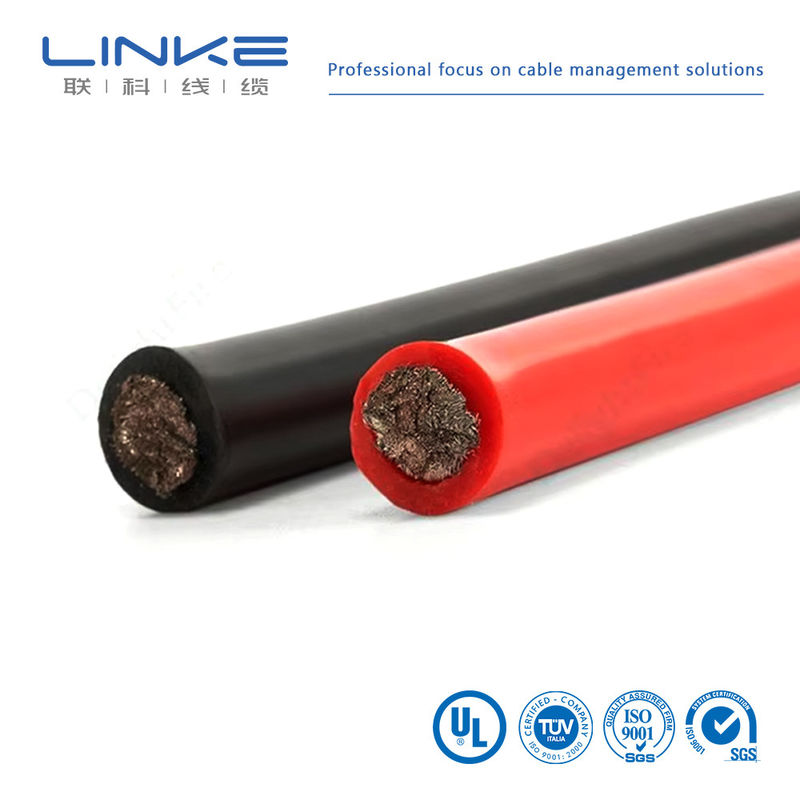

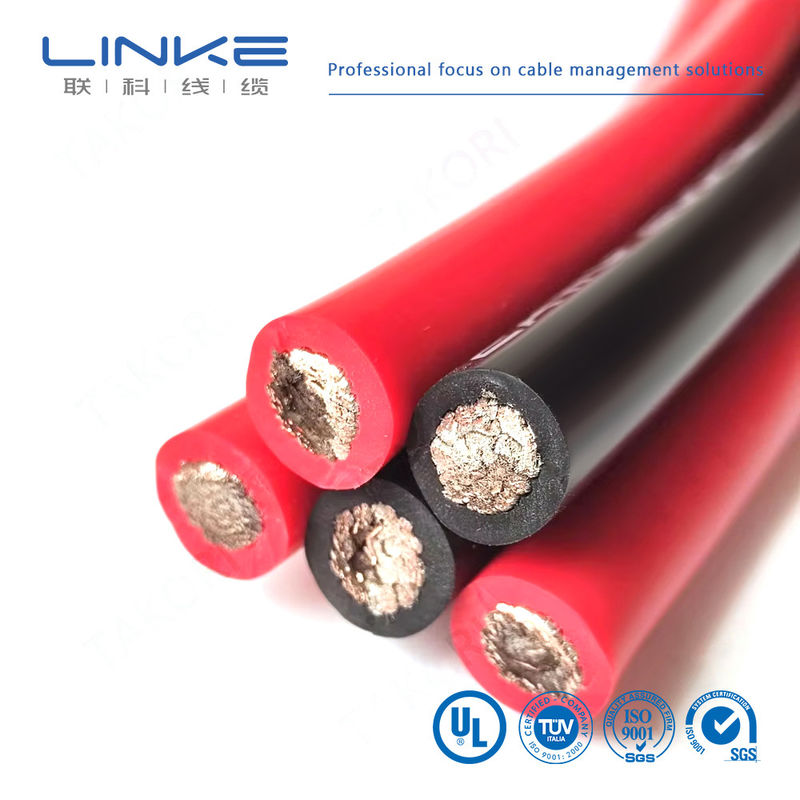

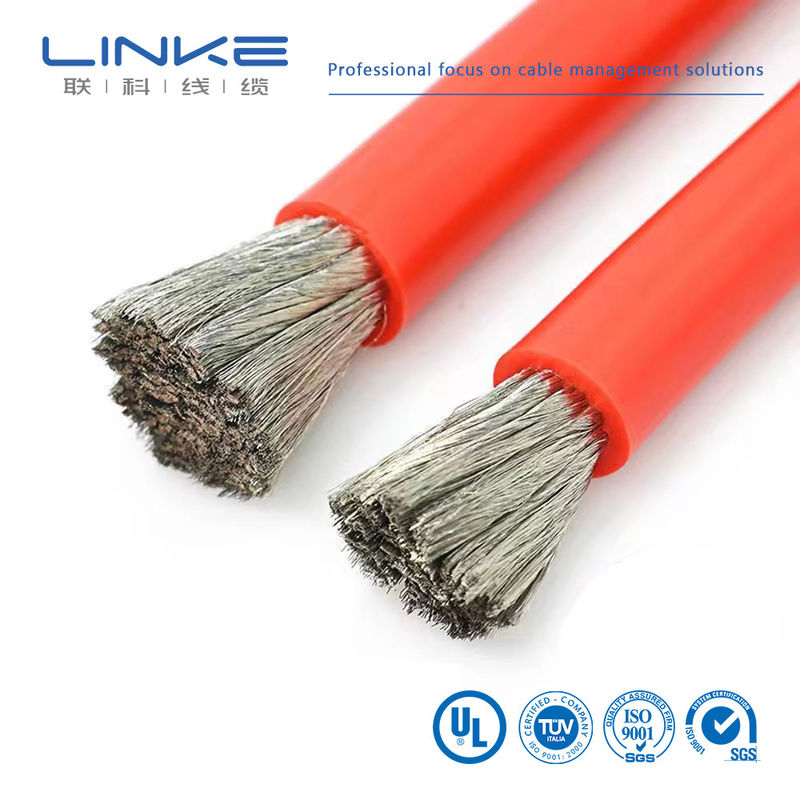

Fitur kabel karet silikon
- Suhu minimum: Tidak kurang dari -25°C (Tidak kurang dari -20°C untuk kabel kontrol karet silikon)
- Radius lentur: Minimal 10 kali diameter luar kabel (Kabel tanpa armor minimal 6 kali diameter luar)
- Stabilitas termal yang sangat baik dan kinerja listrik yang stabil dalam suhu tinggi/rendah dan lingkungan korosif
- Struktur fleksibel untuk pemasangan mudah dengan kinerja anti-penuaan yang luar biasa dan umur panjang
Aplikasi kabel karet silikon
- Tegangan nominal AC 0,6/1KV dan di bawahnya untuk jalur transmisi kabel listrik tetap yang bergerak atau menghubungkannya
- Kabel kontrol karet silikon untuk tegangan nominal AC 450/750V dan di bawah pemasangan bergerak atau tetap kabel instrumentasi listrik atau transmisi sinyal
- Digunakan secara luas dalam metalurgi, tenaga listrik, petrokimia, elektronik, manufaktur otomotif dan industri lainnya
Spesifikasi kabel karet silikon
| Standar Pelaksanaan |
Uji tahan api dan ketahanan api GB12666-90 |
| Tegangan AC nominal |
U0/U 0,6/1KV; U0/U 450/750V (kabel kontrol karet silikon) |
| Suhu kerja maksimum |
180°C |
| Suhu lingkungan minimum |
Lapisan karet silikon: Penempatan tetap -60°C, Penempatan tidak tetap -20°C |
| Karakteristik |
Tahan terhadap radiasi panas, dingin, suhu tinggi, tegangan, asam, alkali, gas korosif, dan tahan air |
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5 ×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lug (tentukan bahan,misalnya,tembaga/nikel plated) |
Laboratorium independen • Peralatan pengujian lengkap • Kontrol kualitas penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas superior dan kinerja yang dapat diandalkan.
| Tidak, tidak. |
Titik pengujian |
Kondisi pengujian |
Persyaratan pengujian |
Data pengujian |
Hasil |
| 1 |
Pemeriksaan Struktur |
1. Mengikuti tabel ukuran kawat
2Ketebalan minimum ≥ 80% dari ketebalan rata-rata |
Mematuhi tabel ukuran kawat |
Lihat catatan uji |
Pergi |
| 2 |
Kejut Termal |
Gulung sampel pada batang besi dengan ukuran yang ditentukan, letakkan dalam oven penuaan pada suhu yang ditentukan selama 1 jam, mendinginkan sampel ke suhu kamar selama setidaknya 30 menit, kemudian amati sampel |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 3 |
Deformasi panas |
1. Mengukur ketebalan sampel (menandai posisi pengukuran)
2. Letakkan sampel dan perlengkapan uji dalam oven penuaan untuk prapanas pada suhu yang ditentukan selama 1 jam
3. Letakkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam
4. Ukur kembali ketebalan sampel pada posisi yang sama |
1. Sampel tidak harus retak oleh kolom tekanan atau mengekspos konduktor
2Pengurangan ketebalan ≤ 50% |
Lihat catatan uji |
Pergi |
| 4 |
FT2 |
Gunakan api standar pada ketinggian 125mm sekali |
1. Api tidak akan menyebar sepanjang panjangnya
2. Api tidak harus menyebar ke bahan mudah terbakar di dekatnya |
Lihat catatan uji |
Pergi |
| 5 |
Penuaan |
1Ambil lima bagian dari 200mm panjang sarung
2. Letakkan sampel dalam oven penuaan pada 158°C selama 168 jam
3Setelah mengambil sampel, letakkan pada suhu kamar 23±5°C selama 16 jam, kemudian uji perpanjangan pada pecah dan kekuatan tarik |
1Elongasi sebelum penuaan ≥ 300%, elongasi setelah penuaan ≥ 80% dari yang sebelum penuaan
2Kekuatan tarik sebelum penuaan > 1,41 kg/mm2, kekuatan tarik setelah penuaan ≥ 80% dari yang sebelum penuaan |
Lihat catatan uji |
Pergi |
| 6 |
Cold Bend |
Simpan sampel dalam kotak suhu rendah pada suhu yang ditentukan selama 4 jam, sampel angin pada batang besi dengan ukuran yang ditentukan dengan putaran yang ditentukan,penggulung lengkap dalam waktu 30 detik setelah sampel diambil dari kotak suhu rendah |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 7 |
Resistensi Konduktor |
Mengukur resistensi konduktor inti satu meter dengan DC resistance meter |
Pada 20°C, resistensi 8AWG ≤ 2,23Ω/km |
Lihat catatan uji |
Pergi |
