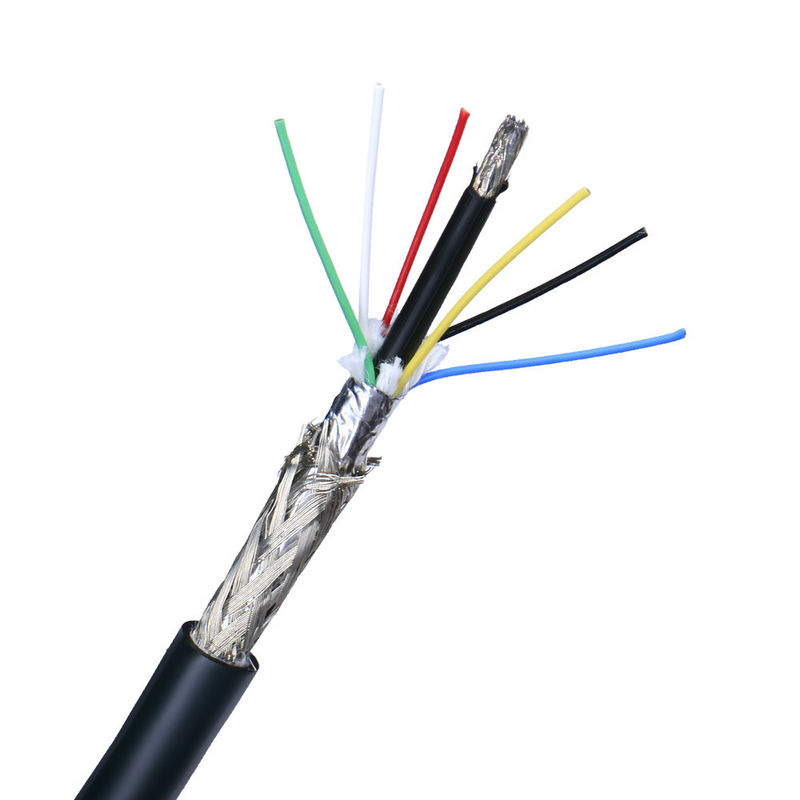

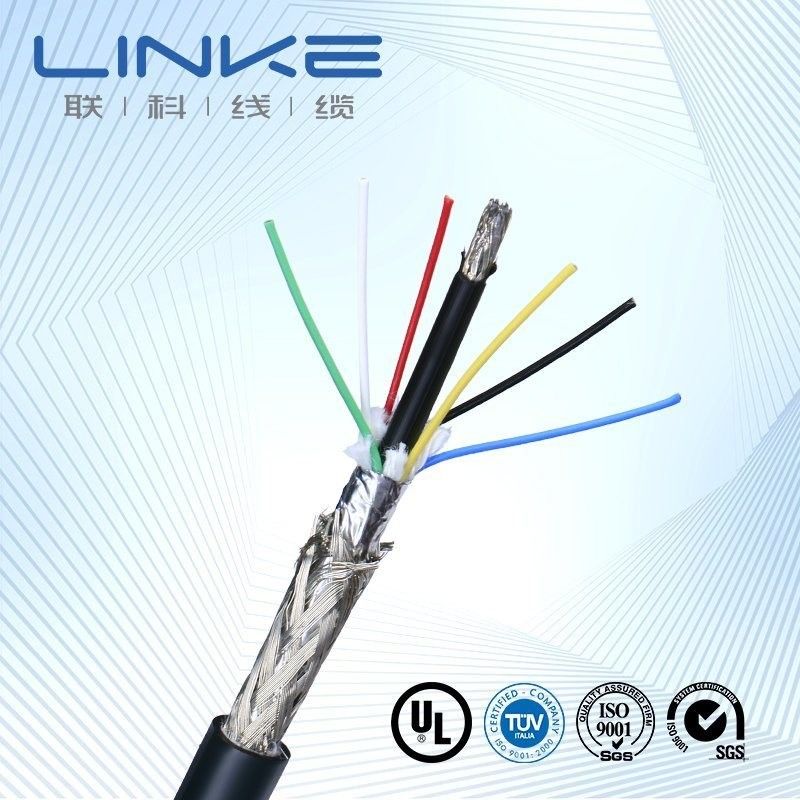

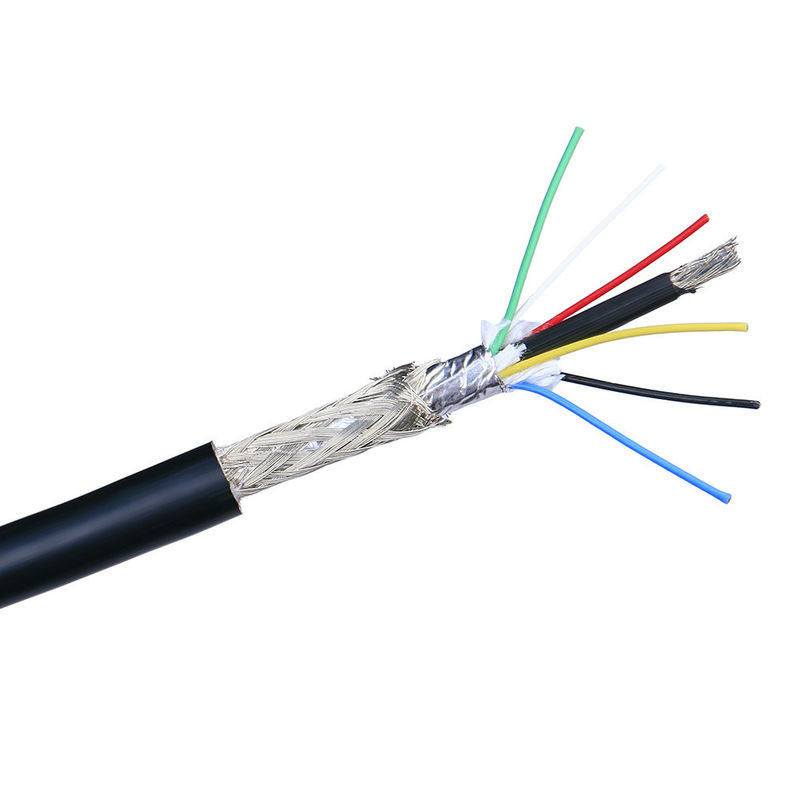

Kabel Kontrol Multi-Core Terlindung 26AWG 28AWG 4 Core Tembaga Kabel Sinyal Jacket PVC

Tidak, tidak.

Titik pengujian

Kondisi pengujian

Persyaratan pengujian

Data pengujian

Hasil

1

Pemeriksaan Struktur

1Mengikuti tabel ukuran kawat2. ketebalan minimum ≥ 80% dari ketebalan rata-rata

Mematuhi tabel ukuran kawat

Lihat catatan uji

Pergi

2

Kejut Termal

Gulung sampel pada batang besi dengan ukuran yang ditentukan, letakkan dalam oven penuaan pada suhu yang ditentukan selama 1 jam, mendinginkan sampel ke suhu kamar selama setidaknya 30 menit, kemudian amati sampel

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Pergi

3

Deformasi panas

1Ukur ketebalan sampel (tanda posisi pengukuran) 2. Letakkan sampel dan perlengkapan uji dalam oven penuaan untuk prapanas pada suhu yang ditentukan selama 1 jam3.Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama

1. Sampel tidak harus retak oleh kolom tekanan atau mengekspos konduktor2.

Lihat catatan uji

Pergi

4

FT2

Gunakan api standar pada ketinggian 125mm sekali

1. Api tidak boleh menyebar sepanjang panjangnya.. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya.

Lihat catatan uji

Pergi

5

Penuaan

1. ambil lima bagian dari 200 mm panjang sarung2. letakkan sampel dalam oven penuaan pada 158 ° C selama 168 jam3. setelah mengambil sampel, letakkan pada suhu kamar 23 ± 5 ° C selama 16 jam.kemudian uji perpanjangan pada patah dan kekuatan tarik

12. kekuatan tarik sebelum penuaan > 1,41kg/mm2, kekuatan tarik setelah penuaan ≥ 80% dari kekuatan tarik sebelum penuaan

Lihat catatan uji

Pergi

6

Cold Bend

Simpan sampel dalam kotak suhu rendah pada suhu yang ditentukan selama 4 jam, sampel angin pada batang besi dengan ukuran yang ditentukan dengan putaran yang ditentukan,penggulung lengkap dalam waktu 30 detik setelah sampel diambil dari kotak suhu rendah

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Pergi

7

Resistensi Konduktor

Mengukur resistensi konduktor inti satu meter dengan DC resistance meter

Pada 20°C, resistensi 8AWG ≤ 2,23Ω/km

Lihat catatan uji

Pergi
