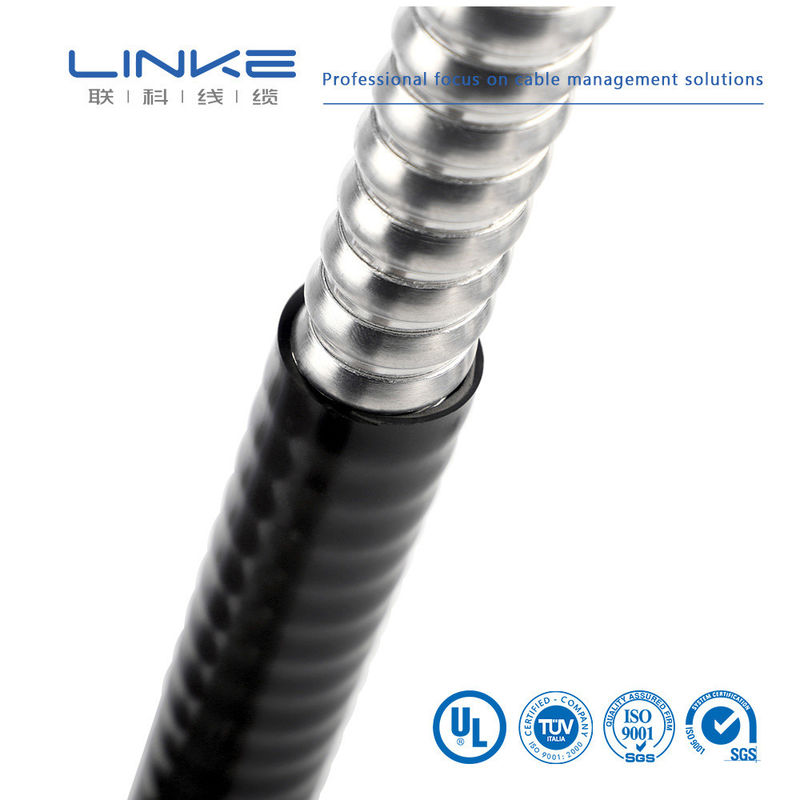

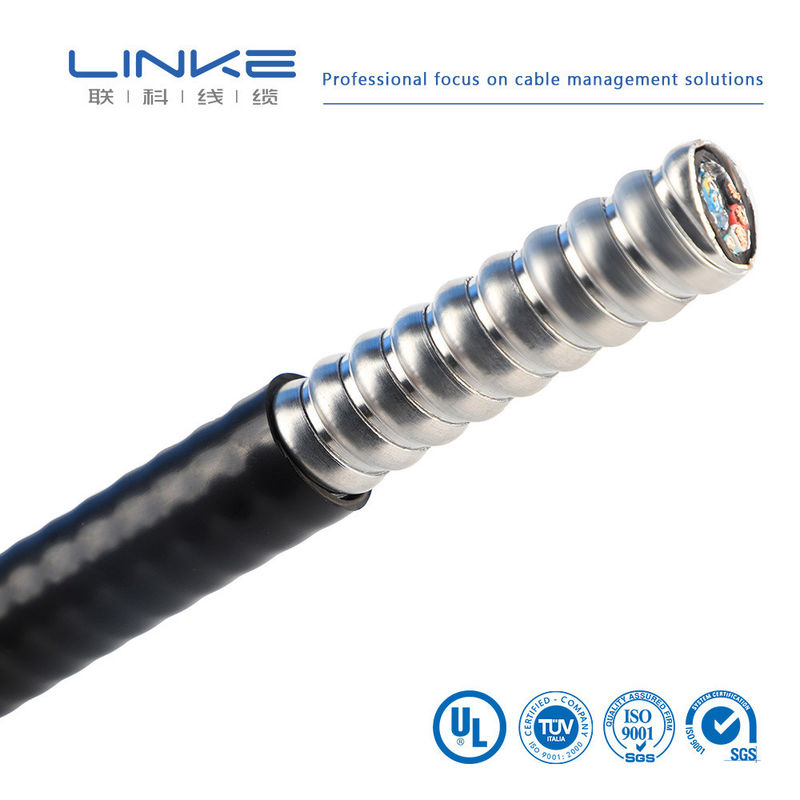

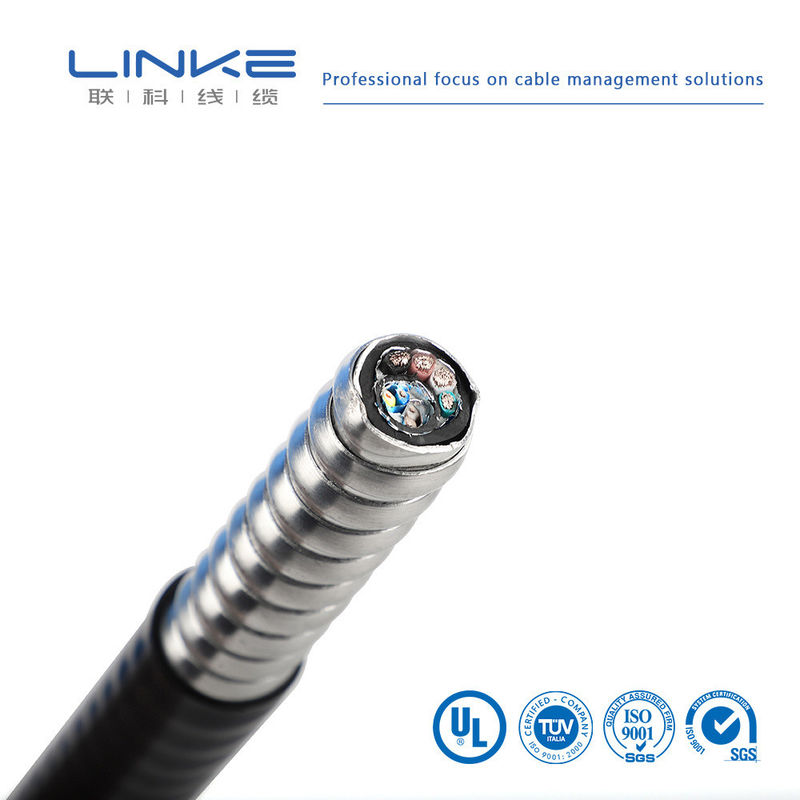

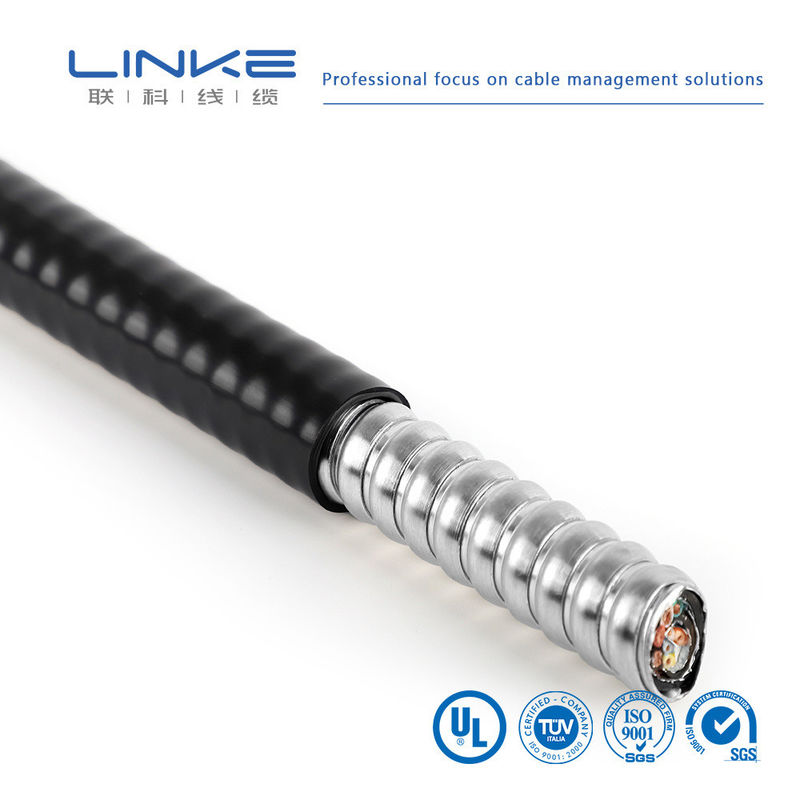

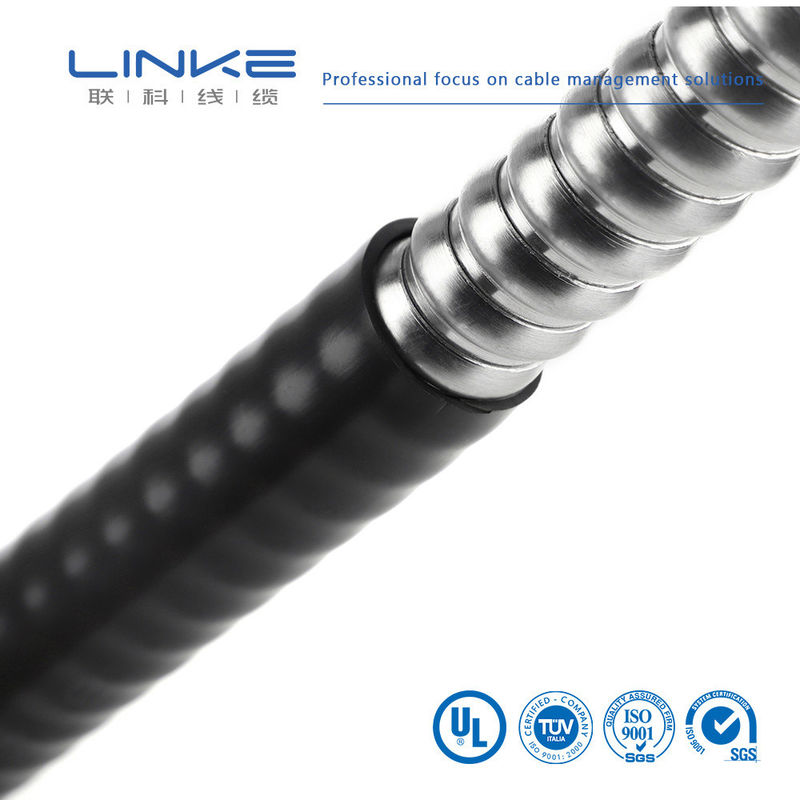

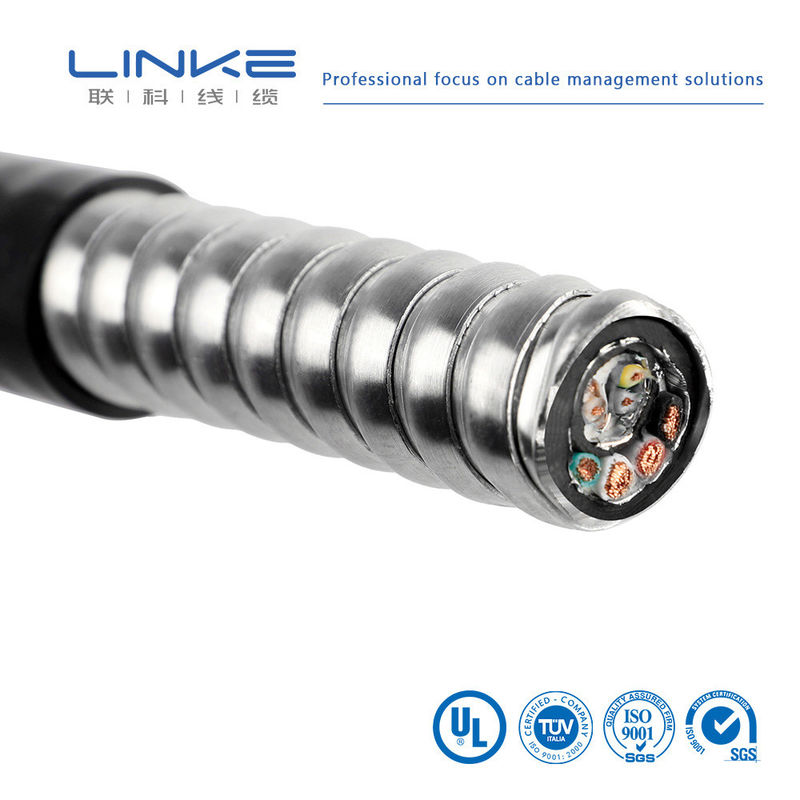

Kabel Listrik Tegangan Rendah Lapis Baja Tembaga
Kabel lapis baja bawah tanah industri berisolasi PVC yang dirancang untuk aplikasi yang menuntut.
Apa itu Kabel Lapis Baja?
Kabel lapis baja, juga dikenal sebagai kabel SWA (Kawat Baja Lapis Baja) atau AWA, adalah kabel listrik kuat yang dirancang untuk keperluan industri. Ini termasuk kabel daya inti tunggal dan kabel lapis baja buklet multi-inti untuk distribusi daya listrik.
Spesifikasi Kabel Lapis Baja
Konduktor:Tembaga atau aluminium terdampar polos
Isolasi:Polietilen ikatan silang (XLPE) memberikan ketahanan suhu tinggi dan kekuatan dielektrik yang sangat baik
Seperai:Lapisan penghalang pelindung antara insulasi dan pelindung
Baja:Pelindung baja atau aluminium untuk perlindungan mekanis terhadap tekanan eksternal
Sarung:Lapisan pelindung luar; selubung hitam mengandung karbon untuk stabilitas UV
Voltase:Peringkat 600/1000V, 6,35/11kV dan 19/33kV
Rangkaian lengkap kami mencakup kabel lapis baja yang disetujui BASEC yang diproduksi sesuai standar Inggris, Eropa, dan Internasional termasuk BS5467, BS6622, BS6724, BS7835, BS EN 50267, IEC 60502, dan BS EN 60332-1-2.
Fitur Khusus
- Konstruksi tahan api
- Kemampuan kinerja tinggi
- Desain konduktor multi-untai
- Mengepang presisi
- Daya tahan yang luar biasa
- Operasi hemat energi
Detail Kabel Listrik Tembaga Lapis Baja
Kabel listrik lapis baja XLPE 1kV-10kV mematuhi standar IEC 60502, dengan opsi untuk persyaratan OEM dan standar lainnya termasuk BS, DIN, dan ASTM. Kapasitas tegangan meluas hingga 35kV dengan luas penampang hingga 400 mm persegi (konduktor tembaga atau aluminium).
Parameter Operasi:
Suhu pengoperasian konduktor: 90°C terus menerus
Suhu hubung singkat: Maksimum 250°C
Cocok untuk peletakan bawah tanah dengan variasi ketinggian yang signifikan, mampu menahan gaya mekanis eksternal dan tegangan tarikan sedang.
Instalasi:Dapat dipasang di saluran, baki, atau penguburan langsung. Ikuti pedoman Kode Listrik Lokal untuk pemasangan dan keselamatan yang benar.
Spesifikasi Jenis Kabel
| Jenis |
Nama |
Penggunaan |
| VV, VLV |
Kabel listrik berselubung PVC berisolasi PVC |
Aplikasi dalam ruangan, terowongan, dan tabung. Tidak dapat menahan kekuatan mekanis eksternal. |
| VY, VLY |
Kabel listrik berselubung PE berisolasi PVC |
Dalam ruangan, terowongan, tabung, dan area yang sangat tercemar. Tidak dapat menahan kekuatan mekanis eksternal. |
| VV22, VLV22 |
Kabel listrik berselubung PVC lapis baja sabuk baja berisolasi PVC |
Aplikasi dalam ruangan, terowongan, tabung, dan pertambangan. Tidak dapat menahan kekuatan mekanis eksternal. |
| VV23, VLV23 |
Kabel listrik berselubung PE lapis baja sabuk baja berisolasi PVC |
Dalam ruangan, terowongan, tabung, pertambangan, dan area yang sangat tercemar. Tidak dapat menahan kekuatan mekanis eksternal. |
| VV32, VLV32 |
Kabel listrik berselubung PVC lapis baja kawat baja halus berisolasi PVC |
Aplikasi dalam ruangan, bawah tanah, dan pertambangan. Dapat menahan kekuatan mekanis eksternal. |
| VV33, VLV33 |
Kabel listrik berselubung PE lapis baja kawat baja halus berisolasi PVC |
Aplikasi dalam dan bawah tanah. Dapat menahan kekuatan mekanis eksternal. |
| VV42, VLV42 |
Kabel listrik berselubung PE lapis baja kawat baja tebal berisolasi PVC |
Aplikasi dalam ruangan, bawah tanah, dan pertambangan. Dapat menahan kekuatan mekanis eksternal. |
| VV43, VLV43 |
Kabel listrik berselubung PVC lapis baja kawat baja halus berisolasi PVC |
Area dalam ruangan, bawah tanah, pertambangan, dan polusi berat. Dapat menahan kekuatan mekanis eksternal. |
Spesifikasi Teknis
| Kisaran suhu ekstrim: |
-40°C hingga 105°C (tahan terhadap lingkungan otomotif yang ekstrem) |
| Kisaran Kabel Lapis Baja: |
0GA, 2GA, 4GA, 6GA, 8GA, 10GA, 12GA, 14GA, 15GA, 16GA, 18GA, 20GA dan untaian ultra klasik |
| Tipe Konduktor: |
Terdampar 99,99% OFC (tembaga bebas oksigen), tembaga berlapis timah, aluminium berlapis tembaga |
| Bahan: |
Bahan glossy yang ramah lingkungan dan berkualitas tinggi; pilihan tembaga kaleng, perak atau berlapis nikel |
| Warna Kabel Lapis Baja: |
Opsi khusus tersedia |
| Sedang mengemas: |
Pengepakan karton, pengepakan palet, gulungan kayu/plastik |
| Merek |
LINKE |
Penampang (mm²) |
0,01-500mm² |
| Pengukur Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Kaleng/tembaga telanjang, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
Perisai |
[Perisai Terlindung/Tidak Terlindung/Kepang] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Percetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tikungan |
[misalnya, diameter kabel ≥5×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis emas/berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
Kemasan |
Gulung/kotak/piring/Kustom |
| Layanan Pendukung |
multikolom {3}{l}{kabel khusus, solusi ujung ke ujung, termasuk pemotongan presisi, crimping, dan pemasangan lug (tentukan materialnya, misalnya, berlapis tembaga/nikel) |
|
|
Laboratorium Independen•Peralatan Pengujian Lengkap•Kontrol Kualitas Penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas unggul dan kinerja yang dapat diandalkan.
|
TIDAK.
|
Barang Tes
|
Kondisi Tes
|
Persyaratan Tes
|
Data Uji
|
Hasil
|
|
1
|
Inspeksi Struktur
|
1. Patuhi tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata
|
Patuhi tabel ukuran kawat
|
Lihat catatan pengujian
|
Lulus
|
|
2
|
Kejutan Termal
|
Lilitkan sampel pada batang besi dengan ukuran tertentu, masukkan ke dalam oven tua pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar minimal 30 menit, kemudian amati sampel.
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
3
|
Deformasi Panas
|
1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Tempatkan sampel dan perlengkapan uji dalam oven tua untuk pemanasan awal pada suhu yang ditentukan selama 1 jam3. Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama
|
1. Sampel tidak boleh retak oleh kolom tekanan atau konduktor terbuka2. Pengurangan ketebalan ≤ 50%
|
Lihat catatan pengujian
|
Lulus
|
|
4
|
FT2
|
Oleskan api standar pada ketinggian 125mm satu kali
|
1. Nyala api tidak boleh menjalar sepanjang api2. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya
|
Lihat catatan pengujian
|
Lulus
|
|
5
|
Penuaan
|
1. Ambil lima bagian sarung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158℃ selama 168 jam3. Setelah benda uji dikeluarkan, letakkan pada suhu kamar 23±5℃ selama 16 jam, kemudian uji perpanjangan putus dan kuat tarik.
|
1. Pemanjangan sebelum penuaan ≥ 300%, pemanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1,41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan
|
Lihat catatan pengujian
|
Lulus
|
|
6
|
Tikungan Dingin
|
Simpan sampel dalam kotak bersuhu rendah pada suhu tertentu selama 4 jam, anginkan sampel pada batang besi berukuran tertentu dengan putaran tertentu, lilitan lengkap dalam waktu 30 detik setelah sampel dikeluarkan dari kotak bersuhu rendah
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
7
|
Resistensi Konduktor
|
Ukur resistansi konduktor inti satu meter dengan pengukur resistansi DC
|
Pada 20℃, resistansi 8AWG ≤ 2,23Ω/km
|
Lihat catatan pengujian
|
Lulus
|
Teknologi kabel Linke (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan
memberikan solusi profesional pada Cable&Wire, khususnya untuk
pelanggan industri yang berbeda. Ini berisi:
Kabel robot humanoid,
Kabel daya AI/kabel data,
Kabel semikonduktor/kabel otomatis industri,
Kabel sensor,
Kabel energi baru,
Kawat kecantikan medis,
kabel kawat UL,
Linke Cable memiliki kemampuan pengembangan produk yang terdiversifikasi dan kemampuan teknis untuk mendukung diversifikasi
kebutuhan pelanggan. Kami telah memperoleh otorisasi produk berikut: UL 758,CCC,RoH,MENCAPAI,CE; Kami
telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015(Semua produk); ISO 13485
(Peralatan dan instrumen medis),IATF 16949(Industri otomotif)
