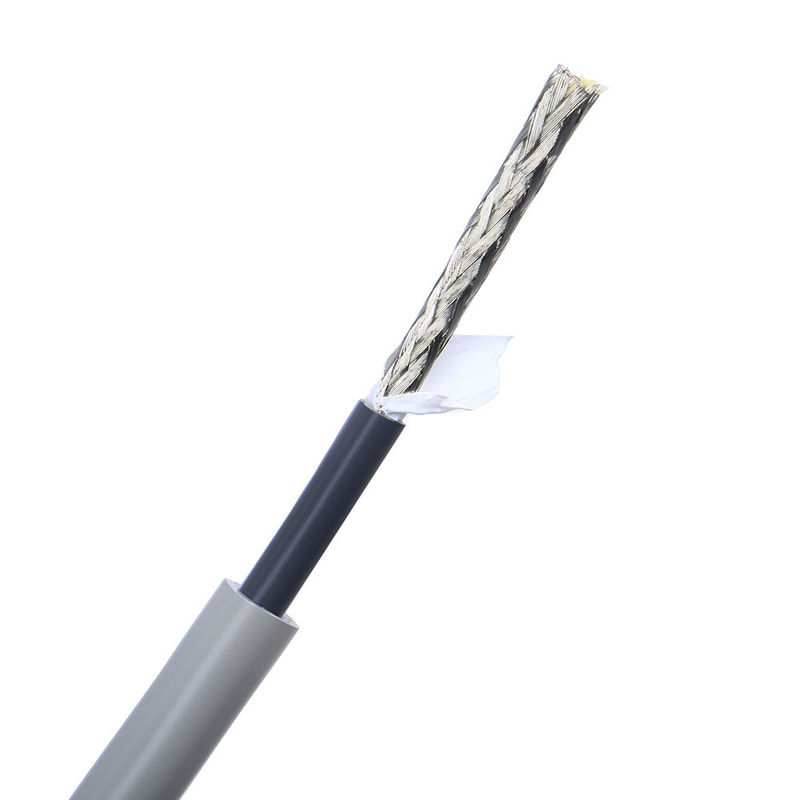

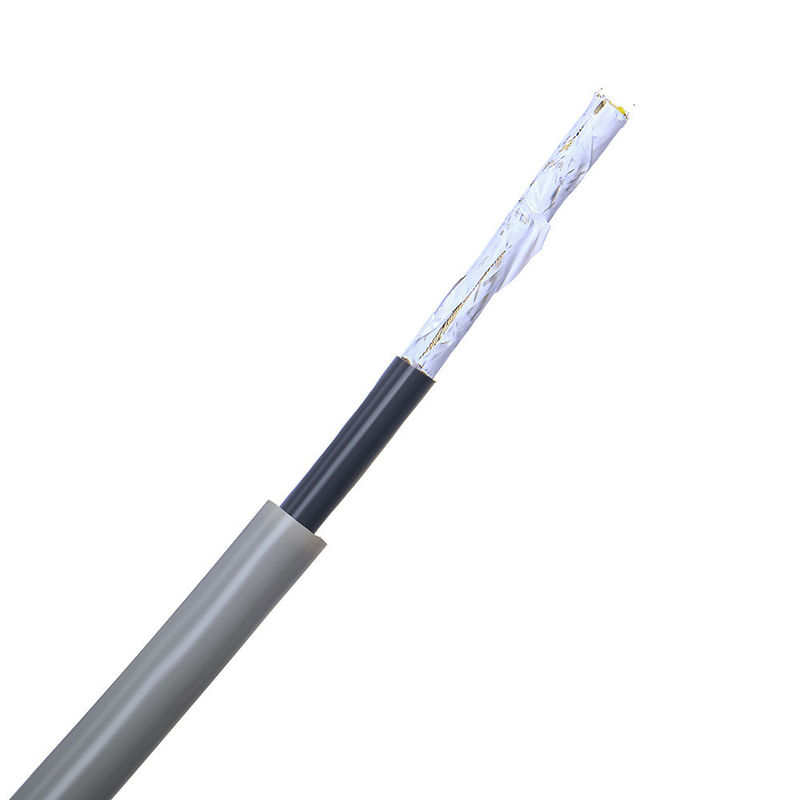

K B R S tipe termokopel Kompensasi Lead Wire Kabel untuk Industri Standar Industri

K B R S tipe termokopel Kompensasi Lead Wire Kabel untuk Industri Standar Industri

Kabel termokopel K B R S

kabel kompensasi termokopel industri

Kawat timbal tipe K B R S

Tempat asal:

Guangdong, Cina

Nama merek:

Linke

Sertifikasi:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Hubungi Kami
Minta Kutipan
Rincian produk
Nomor Model.:
kawat termokopel
Jenis Steker:
IEC 62196-2 (Tipe 2), SAE J1772 Tipe 1
Paket Transportasi:
Gulungan
Merek dagang:
Tautan
Asal:
Cina
Kode HS:
94054090
Menyediakan kemampuan:
100000000
Layanan Purna Jual:
1 tahun
Jaminan:
1 tahun
Sertifikasi:
UL;ISO9001;ISO13485;IATF16949;TPU
Amp:
1200A
Warna:
Disesuaikan
Disesuaikan:
Disesuaikan
Sampel:
US$ 1000/PCS 1 PCS (Min.Order) | Minta Sampel
Kustomisasi:
Tersedia
Bahan Konduktor:
tembaga/tembaga kaleng
Tipe Konduktor:
Kawat bengkok
Bahan Eksterior:
sesuaikan:PVC、PE、LSFOH、karet silikon
bahan isolasi:
sesuaikan: PVC, PE, XLPE, EPR, SIR
Spesifikasi:
0,1-450mm²
Nilai Tegangan:
300-600V
suhu terukur:
-60± 200℃
Warna:
Sesuaikan
jenis:
Terisolasi
Kemasan:
Oleh Roll
Inti:
Banyak
Mata uang:
US$
Waktu Pimpin:
7-15 hari
Menyoroti:

Kabel termokopel K B R S

,

kabel kompensasi termokopel industri

,

Kawat timbal tipe K B R S

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1000m
Harga
Bisa dinegosiasikan
Kemasan rincian
Sesuai Kebutuhan
Waktu pengiriman
7-15 hari
Syarat-syarat pembayaran
Uang muka 30% deposit dan kirim setelah menerima pembayaran akhir 70%.
Menyediakan kemampuan
50000M/HARI
Deskripsi Produk

16 AWG 1 PASANG TERMOCOUPLE SOLID KX PVC FOIL SHIELD PVC JACKET POWER LIMITED TRAY KABEL INSTRUMEN TRAY KABEL


Kabel kompensasi termokopel juga dapat disebut sebagai kabel instrumentasi, karena kegunaannya

pengukuran suhu proses. Konstruksinya mirip dengan kabel instrumentasi berpasangan tetapi konduktornya

bahannya berbeda. Termokopel digunakan dalam proses untuk merasakan suhu dan dihubungkan ke pirometer

untuk indikasi dan kontrol. Termokopel dan pirometer dihantarkan secara elektrik melalui ekstensi termokopel

kabel / kabel kompensasi termokopel. Konduktor yang digunakan untuk kabel termokopel ini diperlukan

memiliki sifat termo-listrik (ggl) yang serupa dengan termokopel yang digunakan untuk merasakan suhu.
Pabrik kami terutama memproduksi kawat kompensasi tipe KX,,EX,JX,TX,SC/RC,KCA,KCB untuk termokopel, dan mereka

digunakan dalam instrumen pengukuran suhu dan kabel. Produk kompensasi termokopel kami semuanya

mematuhi GB/T 4990-2010 'Kabel paduan kabel ekstensi dan kompensasi untuk termokopel'

(Standar Nasional Cina), dan juga IEC584-3 'Kabel kompensasi termokopel bagian 3' (Standar internasional).
Perwakilan dari comp. kawat: kode termokopel+C/X, misalnya SC, KX
X: Kependekan dari extension, artinya paduan kawat kompensasi sama dengan paduan termokopel
C: Kependekan dari compensation, artinya paduan kawat kompensasi mempunyai karakter yang mirip dengan paduan termokopel pada rentang temperatur tertentu.

Kode Termokopel Komp. Jenis Komp. Nama Kawat Positif Negatif
Nama Kode Nama Kode
S SC tembaga-konstantan 0,6 tembaga SPC konstanta 0,6 SNC
R RC tembaga-konstantan 0,6 tembaga RPC konstanta 0,6 RNC
K KCA Besi-konstantan22 Besi KPCA konstanta22 KNCA
K KCB tembaga-konstantan 40 tembaga KPCB konstantan 40 KNCB
K KX Chromel10-NiSi3 Chromel10 KPX NiSi3 KNX
N tidak Besi-konstantan 18 Besi NPC konstanta 18 NNC
N NX NiCr14Si-NiSi4Mg NiCr14Si NPX NiSi4Mg NNX
E MANTAN NiCr10-Constantan45 NiCr10 EPX Konstantan45 ENX
J JX Besi-konstantan 45 Besi JPX konstantan 45 JNX
T terima kasih tembaga-konstantan 45 tembaga Terima kasih konstanta 45 TNX

1.KimiaCkomposisi

Bahan Komposisi kimia (%)
Tidak Kr Ya M N Al
KP (kromel) 90 10


KN (Alumel) 95
1-2 0,5-1,5 1-1.5

2.Sifat fisikdan sifat mekanis

Bahan

Kepadatan (g/cm3)

Titik lebur (ºC)

Kekuatan Tarik (Mpa)

Resistivitas volume (μΩ.cm)

Tingkat pemanjangan (%)

KP (kromel) 8.5 1427 >490 70,6(20ºC) >10
KN (Alumel) 8.6 1399 >390 29,4(20ºC) >15

3.Nilai EMF berkisar pada suhu yang berbeda

Bahan Nilai EMF Vs Pt(μV)
100ºC 200ºC 300ºC 400ºC 500ºC 600ºC
KP (kromel) 2816~2896 5938~6018 9298~9378 12729~12821 16156~16266 19532~19676
KN (Alumel) 1218~1262 2140~2180 2849~2893 3600~3644 4403~4463 5271~5331

Nilai EMF Vs Pt(μV)
700ºC 800ºC 900ºC 1000ºC 1100ºC
22845~22999 26064~26246 29223~29411 32313~32525 35336~35548
6167~6247 7080~7160 7959~8059 8807~8907 9617~9737


Kabel Ekstensi Tipe K Insulasi FEP Bahan Chromel / Alumel

Spesifikasi

1. Gaya: Kawat Ekstensi


2. Kawat tembaga termokopel


Klasifikasi kawat tembaga termokopel


1. Tingkat termokopel (tingkat suhu tinggi). Kawat termokopel jenis ini terutama cocok untuk termokopel

tipe K, J, E, T, N dan L dan instrumen pendeteksi suhu tinggi lainnya, sensor suhu, dll.


2. Level kabel kompensasi (level suhu rendah). Jenis kawat termokopel ini terutama cocok untuk kompensasi

kabel dan kawat ekstensi berbagai termokopel tipe S, R, B, K, E, J, T, N dan L, kabel pemanas, kabel kontrol dan sebagainya.

Variasi dan indeks termokopel


Variasi dan Indeks Termokopel

Variasi

Jenis

Rentang Pengukuran (°C)

NiCr-NiSi

K

-200-1300

NiCr-CuNi

E

-200-900

Fe-CuNi

J

-40-750

Cu-CuNi

T

-200-350

NiCrSi-NiSi

N

-200-1300
NiCr-AuFe0.07 NiCr-AuFe0.07
-270-0


3. Dimensi dan Toleransi Kawat Termokopel Berisolasi Fiberglass

Dimensi / Toleransi mm ) : 4,0+-0,25

Kode warna & toleransi kalibrasi awal untuk kawat termokopel:

Tipe Termokopel Kode Warna ANSI Toleransi Kalibrasi Awal
Paduan Kawat Kalibrasi +/-
Konduktor
Jaket Kisaran Suhu Standar
Batasan
Spesial
Batasan
KROMEL(+) vs.
ALUMEL(-)
K Kuning/Merah Cokelat -200°C hingga -110°C
-110°C hingga 0°C
0°C hingga +285°C
285°C hingga +1250°C
± 2%
±2,2°C
±2,2°C
± 0,75%
±1,1°C
± 0,4%


Kode Warna & Toleransi Kalibrasi Awal untuk Kawat Ekstensi:

Jenis ekstensi Kode Warna ANSI Toleransi Kalibrasi Awal
Paduan Kawat Kalibrasi +/-
Konduktor
Jaket Kisaran Suhu Standar
Batasan
Spesial
Batasan
Besi (+) vs Constantan (-) JX Putih/Merah Hitam 0°C hingga +200°C ±2,2°C ±1,1°C
KROMEL (+) vs ALUMEL (-) KX Kuning/Merah Kuning 0°C hingga +200°C ±2,2°C ±1,1°C
Tembaga(+) vs Constantan(-) terima kasih Biru/Merah Biru -60°C hingga +100°C ±1,1°C ± 0,5°C
CHROMEL(+) vs.Konstantan(-) MANTAN Ungu/Merah Ungu 0°C hingga +200°C ±1,7°C ±1,1°C


Sifat Fisik PVC-PVC:

Karakteristik Isolasi Jaket
Ketahanan Abrasi Bagus Bagus
Potong Melalui Perlawanan Bagus Bagus
Ketahanan terhadap kelembaban Bagus sekali Bagus sekali
Ketahanan Besi Solder Miskin Miskin
Suhu Layanan

105ºC terus menerus

150ºC tunggal

105ºC terus menerus

150ºC tunggal

Uji Api Padam sendiri Padam sendiri


K B R S Type Thermocouple Compensation Lead Wire Cable for Industry
Konduktor: Kawat tembaga anil Telanjang Fleksibel
Isolasi: Silikon
Pilihan jaket Hitam, Oranye, Merah atau Kuning Biru, insulasi tunggal & ganda.
Ukuran SQ MM (gaya Eropa): 4 mm persegi hingga 240 mm persegi
Ukuran AWG (gaya Amerika Utara):0AWG-10AWG,
Kisaran suhu yang luas: -60°C hingga 200°C


2,Penampilan viskositas rendah
K B R S Type Thermocouple Compensation Lead Wire Cable for Industry
Konduktor: Kawat tembaga anil Telanjang Fleksibel
Isolasi: Silikon
Pilihan jaket Hitam, Oranye, Merah atau Kuning Biru, insulasi tunggal & ganda.
Ukuran SQ MM (gaya Eropa): 4 mm persegi hingga 240 mm persegi
Ukuran AWG (gaya Amerika Utara):0AWG-10AWG,
Kisaran suhu yang luas: -60°C hingga 200°C


K B R S tipe termokopel Kompensasi Lead Wire Kabel untuk Industri Standar Industri

Merek LINKE Penampang (mm²) 0,01-500mm²
Pengukur Kawat (AWG) [misalnya, 24AWG, 28AWG] Konduktor Tembaga Kaleng/tembaga telanjang, berdasarkan kebutuhan klien
Bahan isolasi PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya Bahan Jaket [PVC/PU/Karet/Jalinan/dll.]
Sertifikasi RoHS/REACH/UL/CE/IP68/dll Panjang Kustom [misalnya, 1m, 3 kaki, 5m ±5% toleransi]
Jenis Kabel [Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] Perisai [Perisai Terlindung/Tidak Terlindung/Kepang]
Impedansi [misalnya, 75Ω (untuk kabel koaksial)] Percetakan/Logo [Teks/Label/Logo, maks. 20 karakter]
Radius Tikungan [misalnya, diameter kabel ≥5×] Peringkat Saat Ini [misalnya, 5A]
Peringkat Tegangan [misalnya, 30V AC/DC] Bahan Konektor [Berlapis emas/berlapis Nikel/Kuningan/dll.]
Konektor [misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] Jaket XLPE atau PE atau KARET PVC
Waktu Pengiriman 7-14 hari setelah konfirmasi pesanan Warna [Hitam/Putih/Merah/Pantone Kustom/dll.]
suhu Minus-70℃hingga 350℃(-70℃ ~ 350℃) Kemasan Gulung/kotak/piring/Kustom
Layanan Pendukung kabel khusus, solusi ujung ke ujung, termasuk pemotongan, crimping, dan pemasangan lug yang presisi (sebutkan bahannya, misalnya, berlapis tembaga/nikel)

Profil Perusahaan:

Produsen kawat dan kabel Linke Cable Technology Co., Ltd adalah pemasok kabel terkemuka di Cina. Dalam lebih dari 10 tahun terakhir,

Linke Cable telah berfokus pada penelitian dan pengembangan, produksi dan pemasaran kawat dan kabel. Linke menyediakan berbagai kabel & custom

solusi kabel untuk seluruh dunia. Kami mengkhususkan diri dalam kabel pengisian EV, kabel medis, kabel silikon, kabel pegas,

kabel dikepang, kabel towlobe, kawat UL, kabel otomotif, dll.

Di Linke cable, kami yakin ada cara yang lebih baik untuk menghadirkan kabel yang lebih baik ke pasar. Kami menggunakan pendekatan insinyur-ke-insinyur

untuk mengembangkan kabel yang lebih baik bagi pelanggan dan meningkatkan kualitas hidup seseorang.
K B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for Industry

Sertifikasi kami:


Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664


ISO9001 dan ISO13485, TS16949
CNR - Bahan Pengkabelan Peralatan
Tunggal Berinsulasi PVC Ekstrusi, dengan rating 105ºC, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral PVC Ekstrusi, dengan rating 105°C, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral TPU Ekstrusi, dengan rating 80°C, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2

K B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for IndustryK B R S Type Thermocouple Compensation Lead Wire Cable for Industry

Pertanyaan Umum

1. Akamu produsen atau perusahaan dagang?
Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal pertama hingga terakhir.

Selamat datang untuk mengunjungi kami. Kami akan menjemput Anda di Shenzhen.


2. Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampelnya gratis untuk Anda. Klien baru diharapkan membayar biaya kurir.



3. Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100m. Namun kabelnya sangat berat.
Anda sebaiknya memesan jumlah yang sesuai untuk menghindari biaya pengiriman yang tinggi.
Transportasi laut adalah pilihan terbaik.



4. Bisakah saya mendapatkan diskon?
Itu tergantung pada kuantitas Anda, Kami dapat membuat diskon dan membayar biaya pengiriman. Mohon hubungi kami.



5. Apakah perusahaan Anda menerima produksi OEM?
Ya, bisa mencetak nama perusahaan Anda, kami bahkan membuat kartu kualitas khusus untuk mempromosikan perusahaan Anda
