3.6kW 16A kabel pengisian EV
Kabel pengisian AC EV berkualitas tinggi dengan konstruksi tembaga kaleng dan kebijakan pengembalian 30 hari yang komprehensif.
Spesifikasi Utama
- Listrik nominal: 16A
- Tegangan operasi: 250V AC
- Resistensi isolasi: > 1000MΩ
- Peningkatan suhu terminal: <50K
- Tahan tegangan: 2000V
- Suhu kerja: -30°C sampai +50°C
- Sesuai dengan standar IEC 62196-2
Parameter teknis
- Model: Kabel 16A untuk pengisian EV

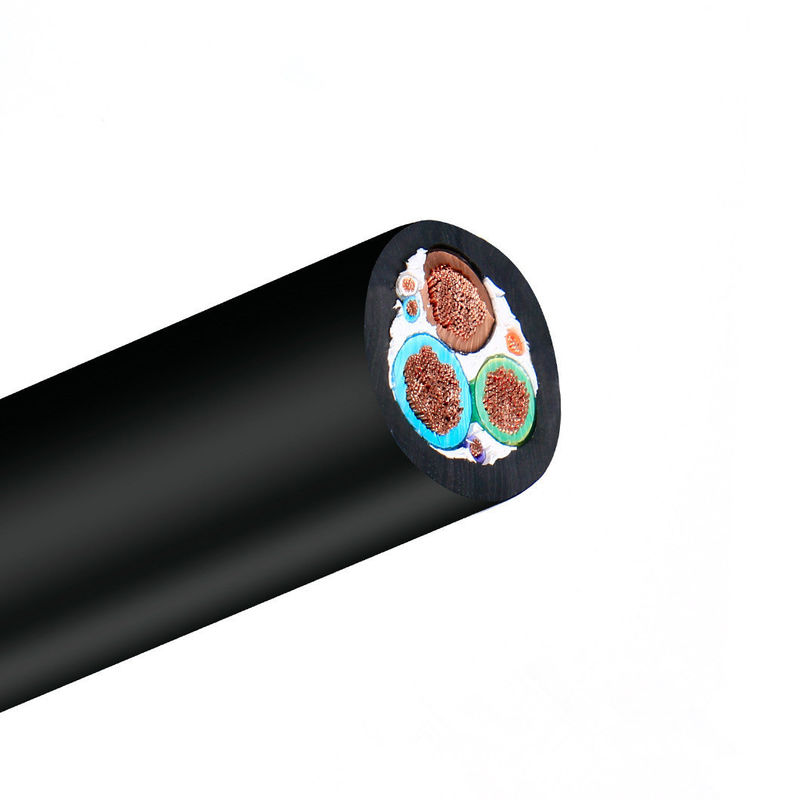

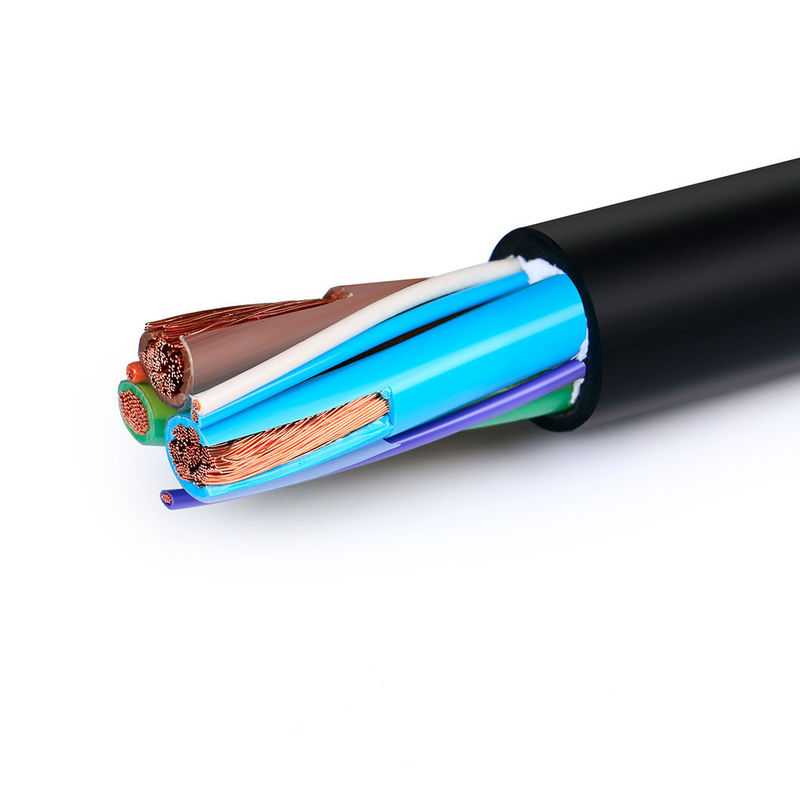

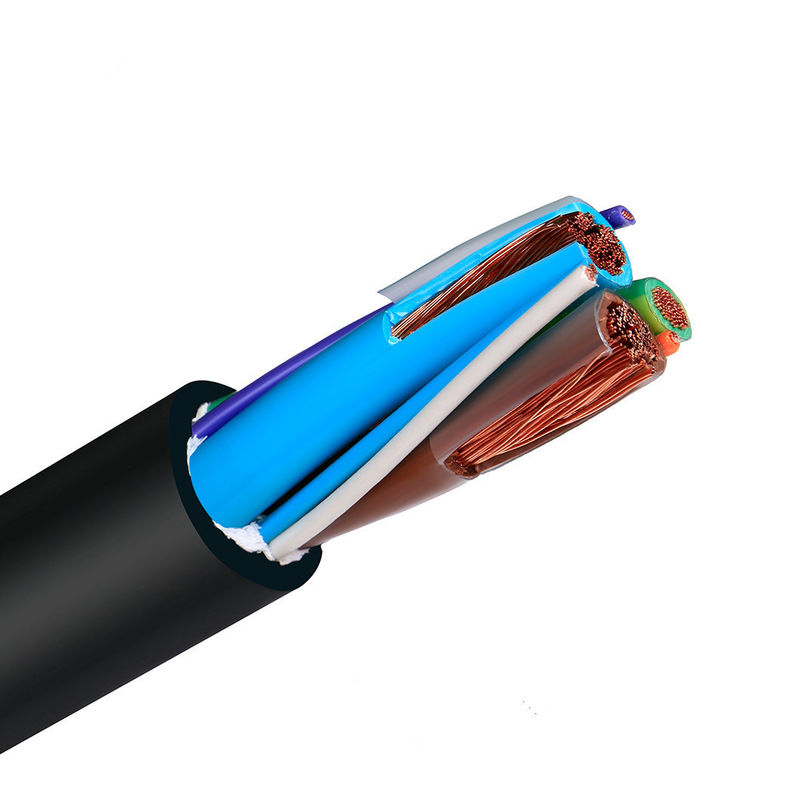

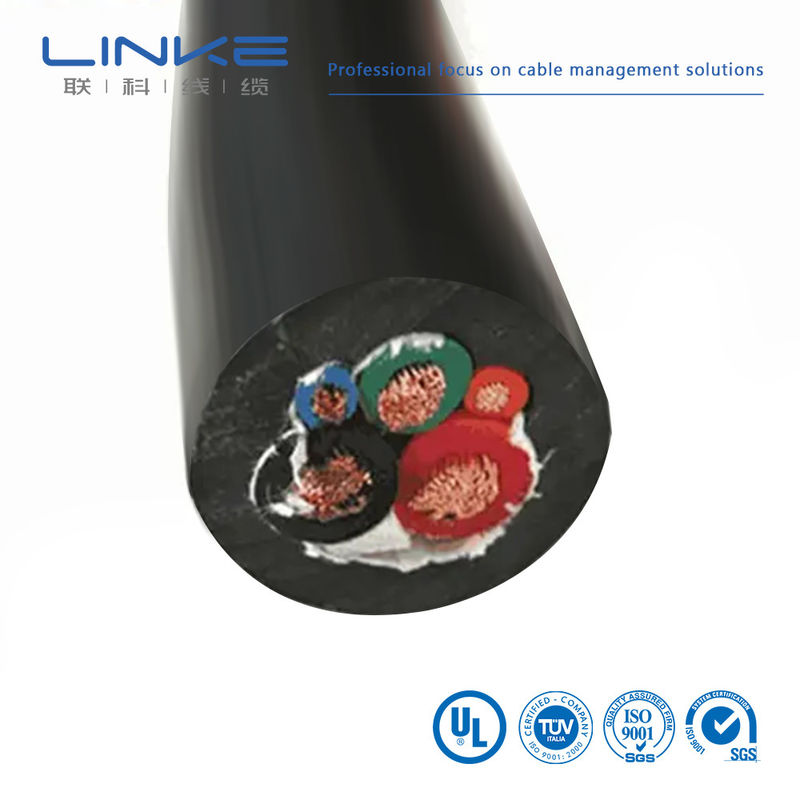

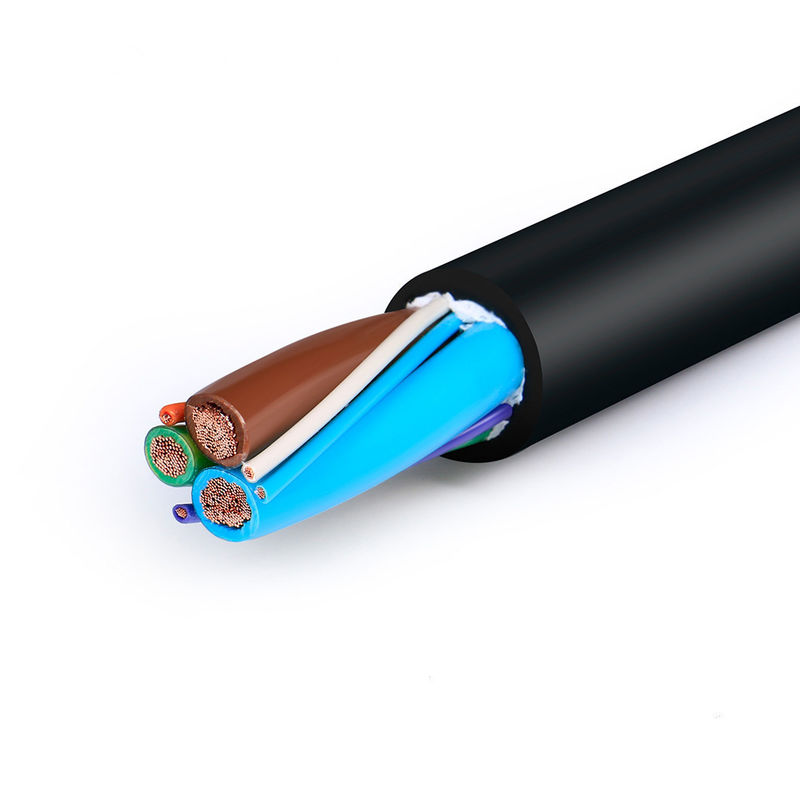

- Spesifikasi: 3*2,5mm2+2*0,5mm2
- Standar referensi: TUV 2PfG 1908
- Listrik nominal: 16A
- Tegangan kerja: 450/750V AC
- Radius lentur: ≥ 8D
- Uji tahan api: IEC60332-1
- Densitas asap: IEC61034, EN50268-2
- Pelepasan gas asam: IEC60754-1, EN50267-2-1
- Tahan terhadap panas, dingin, keausan, ozon, dan sinar UV
- Suhu operasi: -45°C sampai +125°C
Sertifikasi
CE TUV UL
Fitur Produk
Kabel pengisian EV yang dirancang untuk menghubungkan kendaraan listrik dengan stasiun pengisian atau soket listrik.Fitur-fitur konduktor tembaga bebas oksigen berkualitas tinggi untuk konduktivitas optimal dan bahan isolasi TPE yang menawarkan fleksibilitas dan kekuatan.
Kabel ini terbuat dari TPE berkinerja tinggi dengan ketahanan cuaca yang sangat baik, toleransi suhu tinggi/rendah, ketahanan abrasi,dan tetap fleksibel dan elastis bahkan pada suhu rendah tanpa pengerasan.
Sifat Fisik
| komponen |
2.5mm2 |
0.5mm2 |
| Konstruksi |
140/0.15±0.008 |
28/0.15±0.008 |
| Bahan |
Kawat tembaga kosong |
| O.D. |
2.40 mm |
0.91 mm |
| Bahan isolasi |
TPE |
| Rata-rata Ketebalan |
0.90 mm |
0.60 mm |
| Min. Ketebalan |
0.71 mm |
0.45 mm |
| Isolasi OD. |
4.2±0,15 mm |
2.2±0,15 mm |
| Warna |
Biru, Biru, Kuning/Hijau |
Hitam, Hijau |
| Cakupan |
Kain tenunan, 100% penutup dengan 25% tumpang tindih |
| Bahan Jaket |
TPE |
| Rata-rata Ketebalan |
1.70 mm |
| Min. Ketebalan |
1.50 mm |
| OD kabel. |
12.2±0,2 mm |
| Warna |
Oranye atau Hitam |
Kinerja Listrik
| Standar Referensi |
TUV 2 PfG 1908/05.12 |
| Tegangan nominal |
AC 450/750V |
| Rating suhu |
-40°C sampai +125°C |
| Max. Resistensi konduktor pada 20°C |
2.5mm2 ≤7,98 Ω/KM & 0,5mm2 ≤39,0 Ω/KM |
| Arus referensi |
16A |
| Uji lentur dingin |
-40±2°C x 4H Tidak ada kerusakan |
| Kekuatan tarik |
Isolasi ≥ 10N/mm2, Lapisan ≥ 10N/mm2 |
| Uji api |
IEC 60332-1 |
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5 ×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lug (tentukan bahan,misalnya,tembaga/nikel plated) |
Sertifikasi UL
Profil Produsen
Linke Cable Technology Co., Ltd adalah produsen kawat dan kabel terkemuka di Cina dengan lebih dari 10 tahun pengalaman dalam R & D, produksi, dan pemasaran.kabel medis, kabel silikon, kabel pegas, kabel berlapis, kabel towlobe, kabel UL, kabel otomotif, dan solusi kabel khusus untuk pasar global.
Sertifikasi Mutu
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664ISO9001 dan ISO13485, TS16949CNR - Bahan kabel peralatan
PVC terekstrusi terisolasi tunggal, berupa 105oC, 1000V, Kelas I, Kelompok A, B, atau AB, FT1 dan/atau FT2
Kabel PVC non-integral Jacketed yang diekstrusi, dengan nilai 105°C, 1000V, Kelas I, Kelas I atau Kelas I/II, Grup A, B atau AB, FT1 dan/atau FT2
Kabel Jacket TPU Non-Integral yang diekstrusi, diberi rating 80°C, 300V, Kelas I, Kelas I atau Kelas I/II, Kelompok A, B atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan perdagangan?
Kami adalah produsen profesional, mengontrol pesanan Anda dari awal sampai akhir.
Bagaimana aku bisa mendapatkan sampel untuk menguji kualitasmu?
Sampel gratis untuk Anda. pelanggan baru diharapkan untuk membayar biaya kurir.
Berapa jumlah pesanan minimummu?
Biasanya 100m. Namun, karena berat kabel, kami merekomendasikan untuk memesan jumlah yang tepat untuk menghindari kargo tinggi. transportasi laut adalah pilihan terbaik.
Bisakah aku mendapatkan diskon?
Diskon tergantung pada jumlah Anda. Kami dapat menawarkan diskon dan menutupi biaya pengiriman. Silakan hubungi kami untuk rincian.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda dan bahkan menyesuaikan kartu berkualitas untuk mempromosikan merek Anda.
