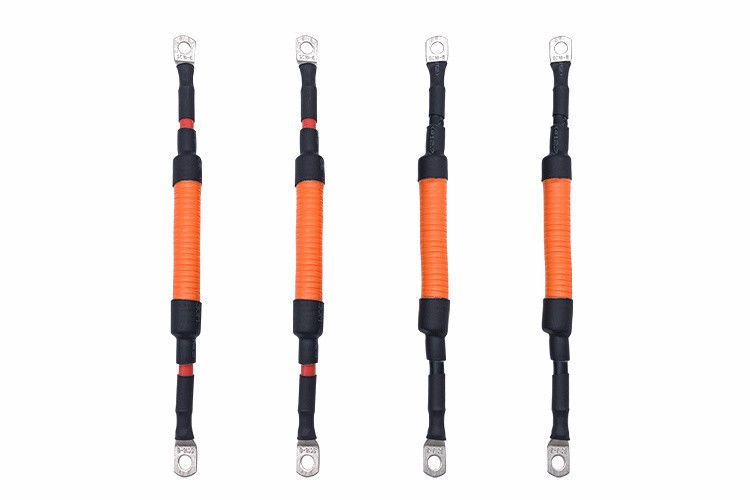

Kabel Koneksi Baterai Daya Tegangan Tinggi EV Kustom

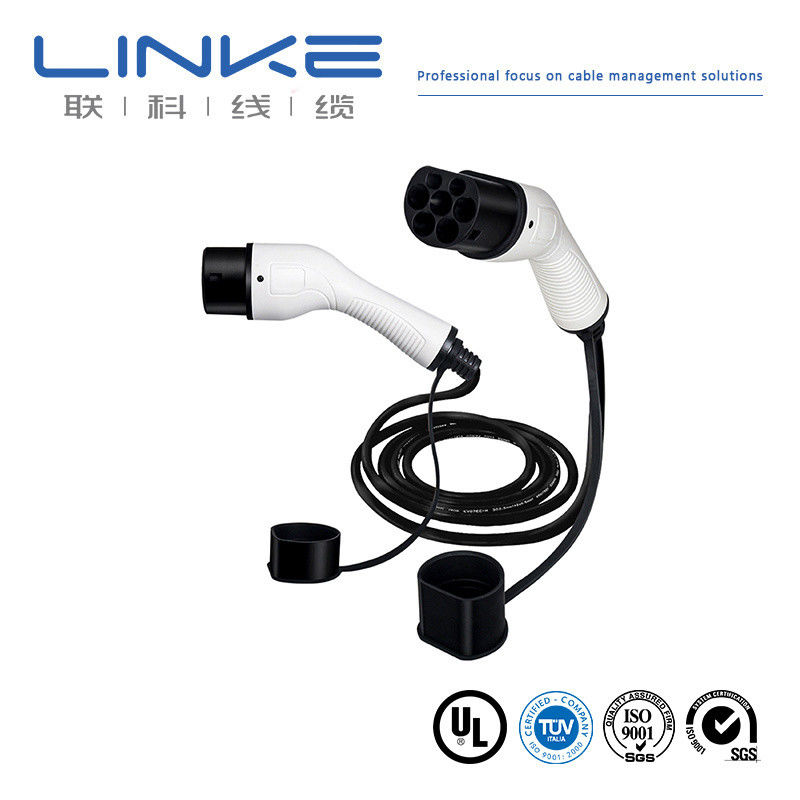

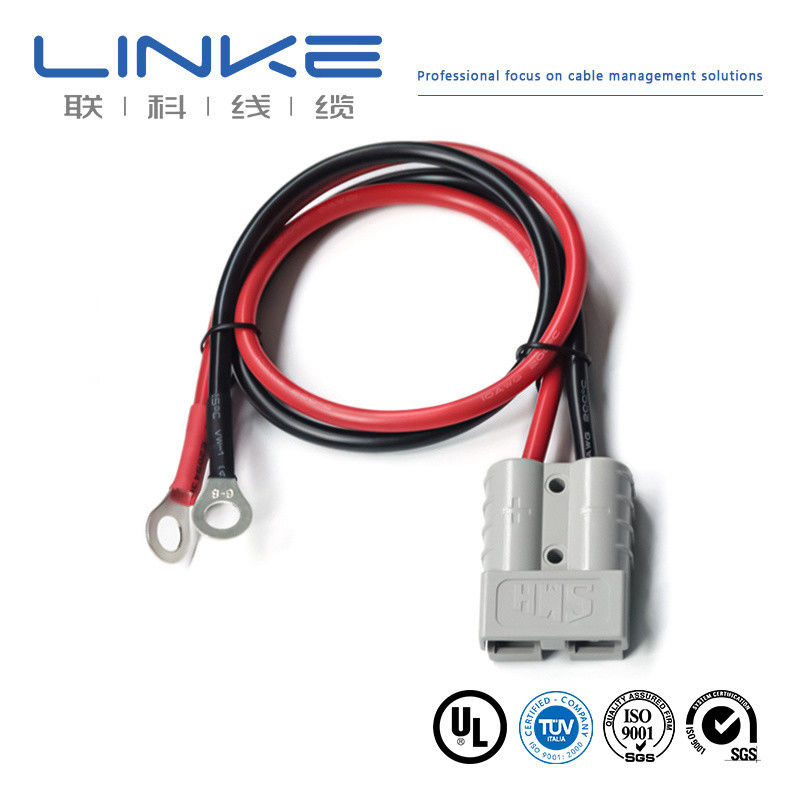

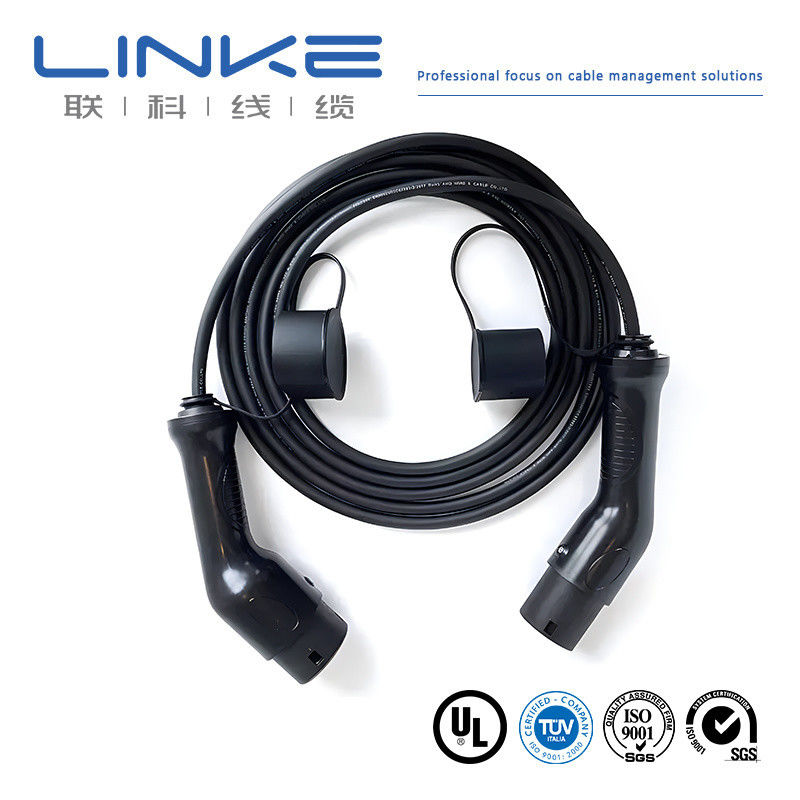

Kabel koneksi baterai daya kontainer kendaraan listrik energi baru yang disesuaikan dari pabrik sumber, kabel pengisi daya tegangan tinggi, dan rangkaian kabel otomotif EV dirancang untuk kinerja dan keamanan optimal.
Spesifikasi Produk
| SPESIFIKASI |
NAMA KABEL |
Kabel EV |
| SPESIFIKASI KABEL |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0,75mm²)(P2)+(7C×0,75mm²) |
| Sesuai RoHS |
Konstruksi Terperinci
| Barang |
J: 2C×80mm² |
B: 1C×25mm² |
C: 1C×4mm² |
D: (3C×0,75mm²)(P2) |
E: (7C×0,75mm²) |
| KONDUKTOR |
|
| Bahan |
Tembaga yang terdampar terdampar |
| Ukuran |
2580/0,20 ±0,008mm |
798/0,20 ±0,008mm |
224/0,15±0,008mm +10/1#Perada+1000D Kevlar |
40/0,15±0,008mm+ 10/0,19mmPerada+200DKevlar |
40/0,15±0,008mm+ 10/0,19mmPerada+200D Kevlar |
| OD (Ref.) |
12,40±0,25mm |
7,00±0,20mm |
2,70±0,15mm |
1,40±0,10mm |
1,40±0,10mm |
| ISOLASI |
|
| Bahan |
Termoplastik (EF2585,85±3A) |
| Minimal. ketebalan rata-rata |
1.60mm |
1.20mm |
1,00mm |
0,50mm |
0,50mm |
| Min.ketebalan pada titik mana pun |
1.34mm |
0,98mm |
0.80mm |
0,35mm |
0,35mm |
| OD |
15,60±0,40mm |
9,60±0,30mm |
4,70±0,20mm |
2,50±0,10mm |
2,50±0,10mm |
Detail Konstruksi Tambahan
| KABEL-1 |
Pengisi |
/ |
Kapas |
Kapas |
| Bahan |
/ |
AL-mylar (menghadap keluar) |
Bukan tenunan |
|
| MENJALIN |
|
| Bahan |
/ |
Tembaga kaleng |
/ |
|
| Ukuran |
/ |
0.12mm,≥60% |
/ |
|
| DALAM JAKET |
|
| Bahan |
/ |
TPE |
TPE |
|
| Minimal. ketebalan rata-rata |
/ |
0,60mm |
0,60mm |
|
| Min.ketebalan pada titik mana pun |
/ |
0,42 mm |
0,42 mm |
|
| OD |
/ |
7,20±0,25mm |
9,70±0,25mm |
|
| PEMASANGAN KABEL |
|
| Pengisi |
Tali PP yang diperkuat |
| Bahan |
Bukan tenunan (≥25% tumpang tindih) |
| Perakitan |
2C×80mm²+1C×25mm²+2C×4mm²+(3C×0,75mm²)(P2)+(7C×0,75mm²) |
| JAKET |
|
| Bahan |
TPU |
| Minimal. ketebalan rata-rata |
2.80mm |
| Min.ketebalan pada titik mana pun |
2.28mm |
| OD |
38.00+0.6/-1.00mm |
Karakteristik Kinerja
| KARAKTERISTIK LISTRIK |
SIFAT FISIK |
Tegangan terukur:DC 1000V
Nilai suhu:Jaket -40~90ºC
Isolasi -40~125ºC
Maks. resistansi konduktor (20ºC):
A:0,242Ω/km B:0,78Ω/km
C:4,95Ω/km D&E:26Ω/km
Ketahanan Tegangan Isolasi (Inti A & B, 10m):
AC 2.5kV/5 menit, arus bocor ≤5mA
Ketahanan tegangan kabel yang telah selesai (Inti A hingga A & B, 10m):
AC 3.5kV/15 menit, arus bocor ≤5mA
Minimal. Resistensi isolasi (20ºC, Inti A hingga A&B):500MΩ.km |
Kekuatan tarik:≥20MPa
Pemanjangan:≥300%
Kondisi lanjut usia:110±1ºC×168 jam
Persen kekuatan tarik asli:≤±30%
Persen pemanjangan awal:≤±30%
Uji tekanan suhu tinggi:≤50%
Tes kejut panas:Tidak ada retak
Uji kompatibilitas:GB/T 33594
Tes api:GB/T 18380.12-2008
Uji pelapukan buatan:GB/T 33594
Uji dampak suhu rendah:-40ºC×16H, Tidak retak
Asam stres kimia:Larutan basa asam N-oksal, larutan N-natrium hidroksida: GB/T 33594
Kendaraan bergulir:Persyaratan dan metode pengujian sesuai dengan GB/T 20234.1-2015 7.21 |
Spesifikasi Performa Tambahan
| Uji ketahanan terhadap benturan:GB/T 33594 |
Melengkung di sekitar tes:GB/T 33594 |
| Minimal. Jari-jari tikungan:6×OD |
Ketahanan abrasi:≥2000 kali |
| Ketahanan terhadap bahan kimia:GB/T 33594 |
Spesifikasi Struktur Kabel
| TIDAK. |
Konduktor mm² |
Struktur (N/mm) |
DIA Konduktor (mm) |
Konduktor |
Ketebalan (mm) |
BAHAN |
OD isolasi (mm) |
Resistansi Konduktor 20ºC (Ω/KM) |
| EV-YJ |
1.5 |
48/0.20 |
1.60 |
tembaga |
0,6 |
silikon |
2,90±0,15 |
≤12.7 |
| EV-YJ |
2.5 |
80/0,20 |
2.06 |
tembaga |
0,7 |
silikon |
3,50±0,15 |
≤7.60 |
| EV-YJ |
4 |
128/0.20 |
2.62 |
tembaga |
0,8 |
silikon |
4,30±0,15 |
≤4.71 |
| EV-YJ |
6 |
196/0,20 |
3.50 |
tembaga |
0,8 |
silikon |
5,10±0,20 |
≤3.14 |
| EV-YJ |
10 |
322/0.20 |
4.50 |
tembaga |
1,00 |
silikon |
6,70±0,20 |
≤1.82 |
| EV-YJ |
16 |
513/0.20 |
5.70 |
tembaga |
1.10 |
silikon |
8,00±0,30 |
≤1.16 |
| EV-YJ |
25 |
798/0,20 |
7.10 |
tembaga |
1.3 |
silikon |
9,80±0,30 |
≤0,743 |
| EV-YJ |
35 |
1121/0.20 |
8.50 |
tembaga |
1.3 |
silikon |
11,40±0,30 |
≤0,527 |
| EV-YJ |
50 |
1596/0.20 |
10.10 |
tembaga |
1,50 |
silikon |
13,50±0,30 |
≤0,368 |
| EV-YJ |
70 |
2242/0.20 |
12.10 |
tembaga |
1,50 |
silikon |
15,50±0,40 |
≤0,259 |
| EV-YJ |
95 |
3034/0.20 |
14.10 |
tembaga |
1,50 |
silikon |
17,50±0,50 |
≤0,196 |
Fitur Utama
- Konduktor: Kawat tembaga anil telanjang yang fleksibel
- Isolasi: Silikon
- Pilihan jaket Hitam, Oranye, Merah atau Kuning Biru
- Tersedia opsi berinsulasi tunggal & ganda
- Ukuran SQ MM (gaya Eropa): 4 mm persegi hingga 240 mm persegi
- Ukuran AWG (gaya Amerika Utara): 0AWG-10AWG
- Kisaran suhu yang luas: -60°C hingga 200°C
- Penampilan viskositas rendah
| Merek |
LINKE |
Penampang (mm²) |
0,01-500mm² |
| Pengukur Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Kaleng/tembaga telanjang, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
Perisai |
[Perisai Terlindung/Tidak Terlindung/Kepang] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Percetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tikungan |
[misalnya, diameter kabel ≥5×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis emas/berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
Kemasan |
Gulung/kotak/piring/Kustom |
| Layanan Pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan, crimping, dan pemasangan lug yang presisi (sebutkan bahannya, misalnya, berlapis tembaga/nikel) |
Sertifikasi Mutu
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR - Bahan Pengkabelan Peralatan
Tunggal Berinsulasi PVC Ekstrusi, dengan rating 105ºC, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral PVC Ekstrusi, dengan rating 105°C, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral TPU Ekstrusi, dengan rating 80°C, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal pertama hingga terakhir. Selamat datang untuk mengunjungi kami. Kami akan menjemput Anda di Shenzhen.
Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampelnya gratis untuk Anda. Klien baru diharapkan membayar biaya kurir.
Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100m. Namun kabelnya sangat berat. Anda sebaiknya memesan jumlah yang sesuai untuk menghindari biaya pengiriman yang tinggi. Transportasi laut adalah pilihan terbaik.
Bisakah saya mendapatkan diskon?
Itu tergantung pada kuantitas Anda. Kita dapat membuat diskon dan membayar biaya pengiriman. Silakan hubungi kami.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda, dan kami bahkan membuat kartu kualitas khusus untuk mempromosikan perusahaan Anda.
