Kabel EV HV Konduktor Tembaga Murni yang Dapat Disesuaikan, Kabel Pengisian Daya Tegangan Tinggi Berperingkat IP66 untuk Harness Kabel Otomotif

Kabel pengisian 380v UL EV

Kabel pengisi daya 32A EV

Kabel pengisian 5p EV

Tempat asal:

Cina

Nama merek:

Linke

Sertifikasi:

3C，UL，TPU，UL758，ROHS，REACH，CE，ISO9001-2015，ISO13485，IATF16949

Hubungi Kami

Minta Kutipan

Kabel EV HV Konduktor Tembaga Murni yang Dapat Disesuaikan, Kabel Pengisian Daya Tegangan Tinggi Berperingkat IP66 untuk Harness Kabel Otomotif

Rincian produk

Konduktor:

Tembaga telanjang

Struktur:

3034/0,20

Jaket:

PVC

menggunakan:

Mengisi daya

Kelas IP:

IP66

Warna:

Hitam

Tipe Konduktor:

Kawat bengkok

Bahan Eksterior:

sesuaikan:PVC、PE、LSFOH、karet silikon

bahan isolasi:

sesuaikan: PVC, PE, XLPE, EPR, SIR

Warna:

Sesuaikan

Jenis:

Terisolasi

Sertifikasi:

UL;ISO9001;ISO13485;IATF16949;TPU

Kemasan:

Oleh Roll

Inti:

Banyak

Waktu Pimpin:

7-15 hari

Menyoroti:

Kabel pengisian 380v UL EV

Kabel pengisi daya 32A EV

Kabel pengisian 5p EV

Syarat Pembayaran & Pengiriman

Kuantitas min Order

1000m

Harga

Bisa dinegosiasikan

Kemasan rincian

Sesuai Kebutuhan

Waktu pengiriman

7-15 hari

Syarat-syarat pembayaran

Uang muka 30% deposit dan kirim setelah menerima pembayaran akhir 70%.

Menyediakan kemampuan

50000M/HARI

Produk terkait

Kabel EV HV Konduktor Tembaga Murni yang Dapat Disesuaikan, Kabel Pengisian Daya Tegangan Tinggi Berperingkat IP66 untuk Harness Kabel Otomotif

Dapatkan Harga Terbaik

Video

Kabel Pengisi Daya EV Steker IEC 62196-2 dengan Sertifikat CE TUV dan Konduktor Tembaga Murni untuk Stasiun Pengisian Daya EV Lambat

Dapatkan Harga Terbaik

Video

UL TUV Certified Fire Retardant EV HV Cable dengan PVC Sheath dan XLPE Insulation

Dapatkan Harga Terbaik

Video

Batang tembaga fleksibel 1200A AMP

Dapatkan Harga Terbaik

Hubungi Kami

86-0769-81776230

86-18665106395

sales@linkecable.com

Hubungi Sekarang

Deskripsi Produk

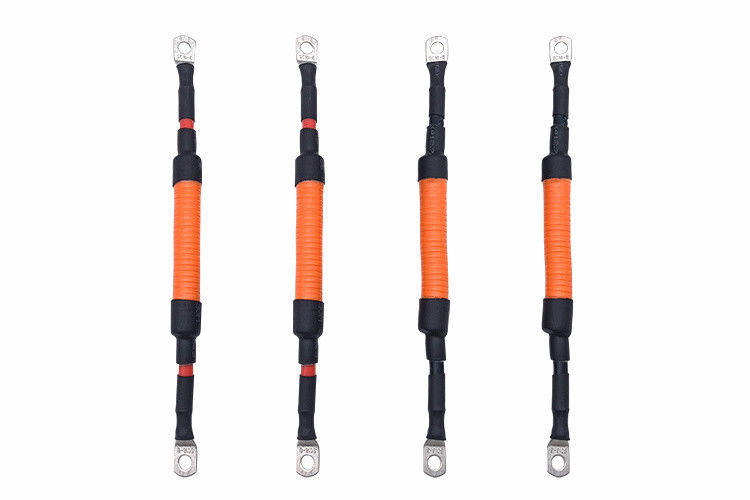

Kabel Koneksi Baterai Daya Tegangan Tinggi EV Kustom

Kabel koneksi baterai daya kendaraan listrik energi baru yang disesuaikan pabrik sumber, kabel pengisian daya tegangan tinggi, dan harness kabel otomotif EV yang dirancang untuk kinerja dan keamanan optimal.

Spesifikasi Produk

SPESIFIKASI	NAMA KABEL	Kabel EV
SPESIFIKASI KABEL	2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²)
Sesuai RoHS

Konstruksi Rinci

Item	A: 2C×80mm²	B: 1C×25mm²	C: 1C×4mm²	D: (3C×0.75mm²)(P2)	E: (7C×0.75mm²)
KONDUKTOR
Bahan	Untaian tembaga telanjang
Ukuran	2580/0.20 ±0.008mm	798/0.20 ±0.008mm	224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200DKevlar	40/0.15±0.008mm+ 10/0.19mmTinsel+200D Kevlar
O.D.(Ref.)	12.40±0.25mm	7.00±0.20mm	2.70±0.15mm	1.40±0.10mm	1.40±0.10mm
ISOLASI
Bahan	Termoplastik(EF2585,85±3A)
Ketebalan rata-rata min.	1.60mm	1.20mm	1.00mm	0.50mm	0.50mm
Ketebalan min. di titik mana pun	1.34mm	0.98mm	0.80mm	0.35mm	0.35mm
O.D.	15.60±0.40mm	9.60±0.30mm	4.70±0.20mm	2.50±0.10mm	2.50±0.10mm

Detail Konstruksi Tambahan

PENGKABELAN-1	Pengisi	/	Katun
Bahan	/	AL-mylar(menghadap keluar)	Non-woven
ANYAMAN
Bahan	/	Tembaga timah	/
Ukuran	/	0.12mm,≥60%	/
JAKET DALAM
Bahan	/	TPE	TPE
Ketebalan rata-rata min.	/	0.60mm	0.60mm
Ketebalan min. di titik mana pun	/	0.42mm	0.42mm
O.D.	/	7.20±0.25mm	9.70±0.25mm
PENGKABELAN
Pengisi	Tali PP yang diperkuat
Bahan	Non-woven(≥25% tumpang tindih)
Perakitan	2C×80mm²+1C×25mm²+2C×4mm²+(3C×0.75mm²)(P2)+(7C×0.75mm²)
JAKET
Bahan	TPU
Ketebalan rata-rata min.	2.80mm
Ketebalan min. di titik mana pun	2.28mm
O.D.	38.00+0.6/-1.00mm

Karakteristik Kinerja

KARAKTERISTIK LISTRIK

SIFAT FISIK

Tegangan terukur: DC 1000V
Suhu terukur: Jaket -40~90ºC
    Isolasi -40~125ºC
Resistansi konduktor maks.(20ºC):
    A:0.242Ω/km B:0.78Ω/km
    C:4.95Ω/km D&E:26Ω/km
Ketahanan tegangan isolasi (Inti A &B,10m):
    AC 2.5kV/5min, arus bocor ≤5mA
Ketahanan tegangan kabel selesai (Inti A ke A &B,10m):
    AC 3.5kV/15min, arus bocor ≤5mA
Resistansi isolasi min.(20ºC, Inti A ke A&B):500MΩ.km

Kekuatan tarik: ≥20MPa
Perpanjangan: ≥300%
Kondisi usia: 110±1ºC×168h
Persentase kekuatan tarik asli: ≤±30%
Persentase perpanjangan asli: ≤±30%
Uji tekanan suhu tinggi: ≤50%
Uji kejutan panas: Tidak retak
Uji kompatibilitas: GB/T 33594
Uji nyala api: GB/T 18380.12-2008
Uji pelapukan buatan: GB/T 33594
Uji benturan suhu rendah: -40ºC×16H, Tidak retak
Stres kimia asam: Larutan asam oksalat, larutan natrium hidroksida:GB/T 33594
Penggulungan kendaraan: Persyaratan dan metode pengujian sesuai dengan GB/T 20234.1-2015 7.21

Spesifikasi Kinerja Tambahan

Uji ketahanan hancur: GB/T 33594	Uji melengkung: GB/T 33594
Radius tikungan min.: 6×OD	Ketahanan abrasi: ≥2000 kali
Ketahanan terhadap bahan kimia: GB/T 33594

Spesifikasi Struktur Kabel

NO.	Konduktor mm²	Struktur(N/mm)	Diameter Konduktor(mm)	Konduktor	Ketebalan (mm)	BAHAN	Isolasi OD (mm)	Resistansi Konduktor 20ºC (Ω/KM)
EV-YJ	1.5	48/0.20	1.60	tembaga	0.6	silikon	2.90±0.15	≤12.7
EV-YJ	2.5	80/0.20	2.06	tembaga	0.7	silikon	3.50±0.15	≤7.60
EV-YJ	4	128/0.20	2.62	tembaga	0.8	silikon	4.30±0.15	≤4.71
EV-YJ	6	196/0.20	3.50	tembaga	0.8	silikon	5.10±0.20	≤3.14
EV-YJ	10	322/0.20	4.50	tembaga	1.00	silikon	6.70±0.20	≤1.82
EV-YJ	16	513/0.20	5.70	tembaga	1.10	silikon	8.00±0.30	≤1.16
EV-YJ	25	798/0.20	7.10	tembaga	1.3	silikon	9.80±0.30	≤0.743
EV-YJ	35	1121/0.20	8.50	tembaga	1.3	silikon	11.40±0.30	≤0.527
EV-YJ	50	1596/0.20	10.10	tembaga	1.50	silikon	13.50±0.30	≤0.368
EV-YJ	70	2242/0.20	12.10	tembaga	1.50	silikon	15.50±0.40	≤0.259
EV-YJ	95	3034/0.20	14.10	tembaga	1.50	silikon	17.50±0.50	≤0.196

Fitur Utama

Konduktor: Kawat tembaga anil telanjang fleksibel
Isolasi: Silikon
Pilihan jaket Hitam, Oranye, Merah atau Kuning Biru
Opsi isolasi tunggal & ganda tersedia
Ukuran MM Persegi (gaya Eropa): 4 mm persegi hingga 240 mm persegi
Ukuran AWG (gaya Amerika Utara): 0AWG-10AWG
Rentang suhu lebar: -60°C hingga 200°C
Penampilan viskositas rendah
