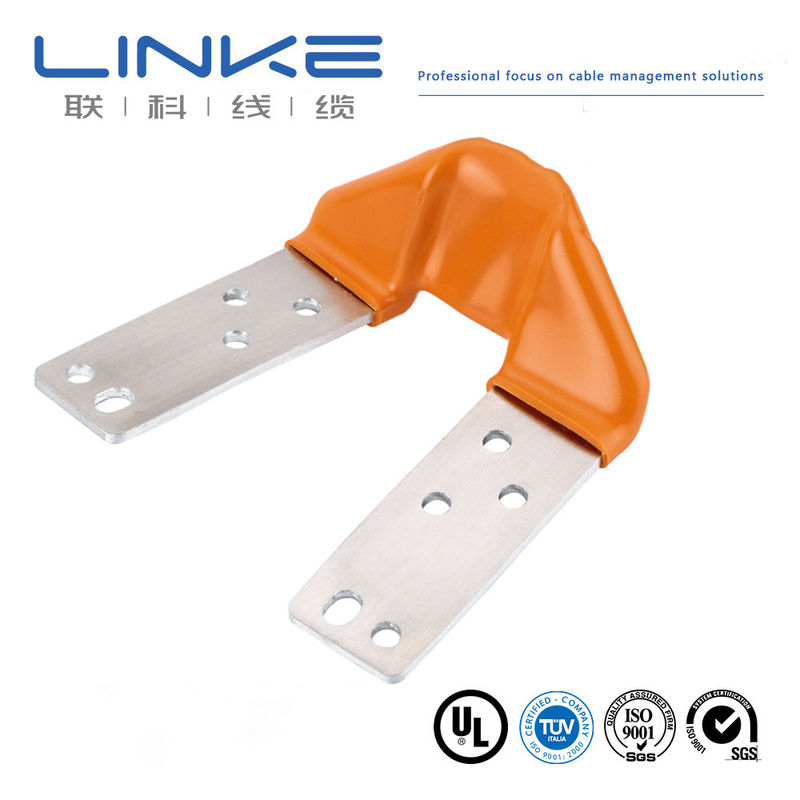

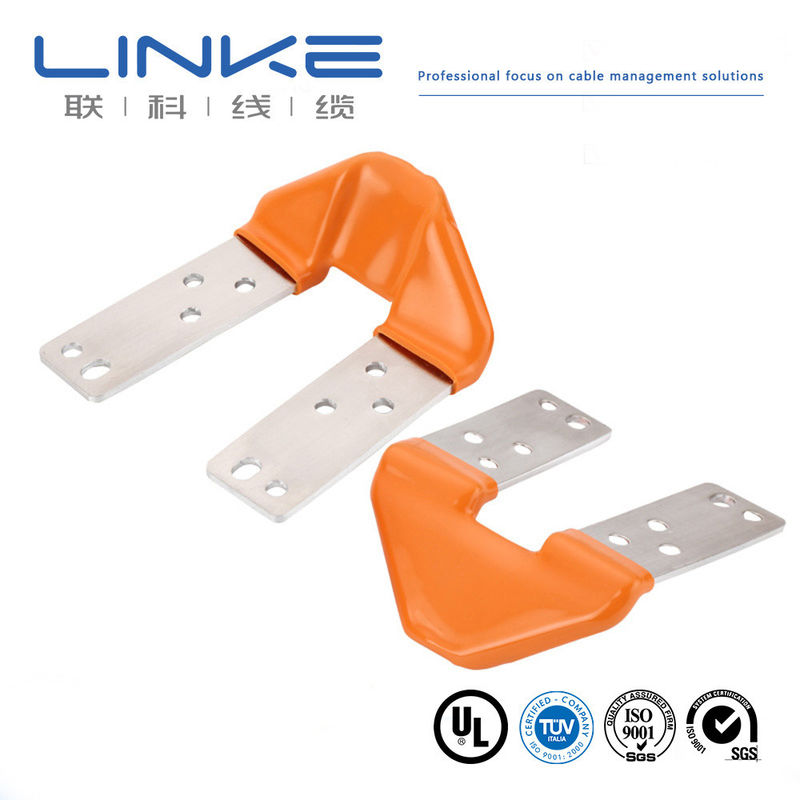

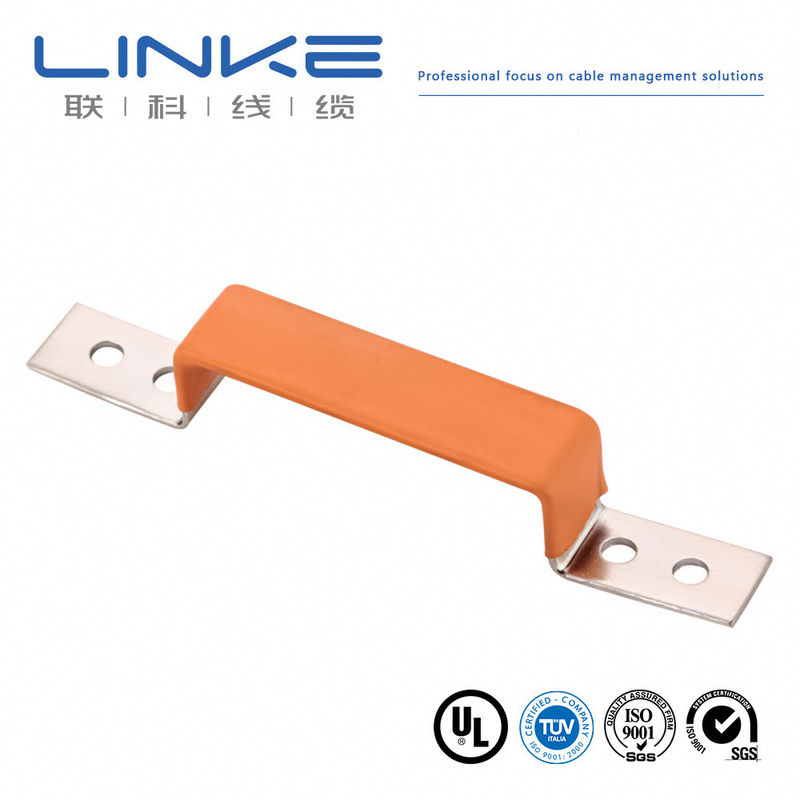

Busbar Fleksibel Kustom Terisolasi - Busbar Tembaga Datar untuk Aplikasi Baterai
Busbar fleksibel diproduksi dengan menyolder bagian foil tembaga bersama-sama, memanfaatkan kandungan tembaga murni 99,9%. Konstruksi ini memberikan konduktivitas yang sangat baik dengan sedikit ketidakmurnian, sementara busbar tembaga berlapis menawarkan area permukaan penghantar arus yang lebih besar.
Spesifikasi Foil Tembaga
Rentang ketebalan: 0,05mm hingga 0,3mm. Permukaan kontak dapat dilapisi timah atau perak sesuai kebutuhan pengguna. Kapasitas arus dihitung berdasarkan 1 sabuk rajutan persegi dengan arus beban efektif 4A. Konduktor tembaga dengan luas penampang yang berbeda memiliki parameter yang bervariasi. Area yang lebih besar dapat berlapis ganda atau dikonfigurasi sebagai set.
Standar Material
| Standar |
Spesifikasi |
| GB |
T2 Tembaga dengan Min. 99,9% |
| DIN |
E-Cu58 (Nomor: 2.0065) |
| EN |
Cu-ETP (Nomor: CW004A) |
| ISO |
Cu-ETP |
| UNS |
C11000 |
| JIS |
C1100 |
| BS |
C101 |
| Lainnya |
Bahan kustom tersedia berdasarkan permintaan |
Spesifikasi Teknis
- Resistansi: 0,00001Ω
- Konduktivitas: 57%
- Ketebalan Foil Tembaga Lapisan Tunggal: 0,1/0,2/0,3/0,5/1,0mm (ketebalan yang sesuai disarankan berdasarkan struktur busbar)
- Bahan Isolasi: Pelapisan Celup PVC dengan kinerja sangat baik, cocok untuk busbar berbentuk khusus, tahan terhadap kerusakan selama pembengkokan berulang
- Kinerja Isolasi: PE dan PVC keduanya berkinerja baik, dengan celupan PVC lebih unggul dari selongsong susut panas PE
- Tahan Api/Ketahanan Api: UL94-V-0 atau disesuaikan dengan kebutuhan Anda
- Pelapisan Permukaan: Pilihan pelapisan nikel, timah, atau perak tersedia
- Ketebalan Pelapisan: Biasanya 3um hingga 12um atau disesuaikan
- Pengujian Semprotan Garam: Nikel tahan 240 jam di lingkungan netral (perak dan timah memiliki resistansi lebih rendah)
- Pengujian Pembengkokan: Tahan 10.000 kali pembengkokan pada sudut 15 radian tanpa kerusakan atau patah
- Suhu Operasi: -45°C hingga +150°C
- Kekuatan Tarik Foil Tembaga: ≥500N
Kinerja Pengujian Kebocoran
Hasil pengujian Selongsong Celup PVC:
- 3500VDC selama 30 detik pada ketebalan 1,5mm: Kebocoran 0,025 MA
- 5000 VAC selama 30 detik hingga 60 detik pada ketebalan 1,8mm hingga 2,0mm: Kebocoran 0,065 MA
Kami menyediakan solusi khusus berdasarkan persyaratan tegangan kerja spesifik Anda.
Pengujian Kenaikan Suhu
Pengujian bervariasi berdasarkan luas penampang busbar fleksibel. Kami menyediakan laporan pengujian kenaikan suhu lengkap sebelum pengiriman berdasarkan permintaan.
Informasi Pemesanan
- Waktu Penawaran: 1-3 hari kerja setelah menerima pertanyaan Anda
- Pengiriman Sampel/Pesanan Percobaan: 5-15 hari kerja tergantung pada struktur busbar dan proses manufaktur
Sertifikasi Kualitas & Lingkungan
- Manajemen Kualitas: Industri Otomotif IATF 16949
- Ramah Lingkungan: Sesuai ROHS, REACH
Pilihan Konduktor
Konduktor: Kawat tembaga anil telanjang fleksibel
Isolasi: Tembaga
Warna Jaket: Hitam, Oranye, Merah, Kuning, Biru (isolasi tunggal & ganda)
Ukuran SQ MM (gaya Eropa): Dapat disesuaikan
Ukuran AWG (gaya Amerika Utara): Dapat disesuaikan
Rentang Suhu: Dapat disesuaikan
Pilihan Isolasi Silikon
Konduktor: Kawat tembaga anil telanjang fleksibel
Isolasi: Silikon
Warna Jaket: Hitam, Oranye, Merah, Kuning, Biru (isolasi tunggal & ganda)
Ukuran SQ MM: 4 sq mm hingga 240 sq mm
Ukuran AWG: 0AWG-10AWG
Rentang Suhu: -60°C hingga 200°C
Profil Produsen
Linke Cable Technology Co., Ltd adalah produsen kabel terkemuka di Tiongkok dengan pengalaman lebih dari 10 tahun dalam R&D, produksi, dan pemasaran produk kawat dan kabel. Kami berspesialisasi dalam menyediakan solusi kabel kustom di seluruh dunia, termasuk kabel pengisian daya EV, kabel medis, kabel silikon, kabel pegas, kabel jalin, kabel towlobe, kawat UL, dan kabel otomotif.
Pendekatan kami yang berfokus pada rekayasa memastikan kami mengembangkan kabel unggul yang meningkatkan kualitas dan kinerja bagi pelanggan kami.
| Merek |
LINKE |
Penampang (mm²) |
0,01-500mm² |
| Ukuran Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga berlapis timah / tembaga telanjang, berdasarkan persyaratan klien |
| Bahan isolasi |
PVC/TPU/Karet Silikon/PE/PP/XLPE/Nilon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll. |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
Perisai |
[Berpelindung/Tidak Berpelindung/Perisai Jalinan] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Pencetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tekuk |
[misalnya, ≥5* diameter kabel] |
Peringkat Arus |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis Emas/Berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
Paket |
Gulungan/kotak/pelat/Kustom |
| Layanan Pendukung |
kabel kustom, solusi ujung ke ujung, termasuk pemotongan presisi, pengikatan, dan pemasangan lug (tentukan bahan, misal, tembaga/berlapis nikel) |
Sertifikasi
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR- Bahan Pengkabelan Peralatan
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional yang mengontrol pesanan Anda dari awal hingga akhir. Kami menyambut kunjungan dan menyediakan layanan antar-jemput di Shenzhen.
Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampel gratis untuk pelanggan. Klien baru diharapkan membayar biaya kurir.
Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100m. Namun, karena berat kabel, kami menyarankan untuk memesan jumlah yang sesuai untuk menghindari biaya pengiriman yang tinggi. Transportasi laut adalah pilihan yang paling ekonomis.
Bisakah saya mendapatkan diskon?
Diskon tergantung pada jumlah pesanan. Kami dapat menawarkan diskon dan menanggung biaya pengiriman untuk pesanan yang lebih besar. Silakan hubungi kami untuk detailnya.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda dan bahkan menyesuaikan kartu kualitas untuk mempromosikan merek Anda.
