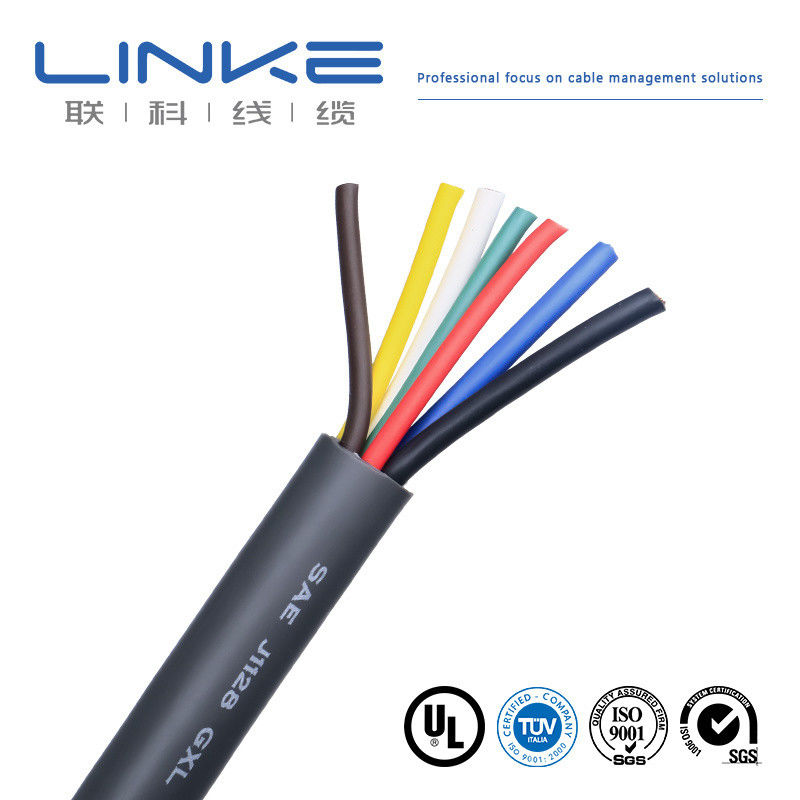

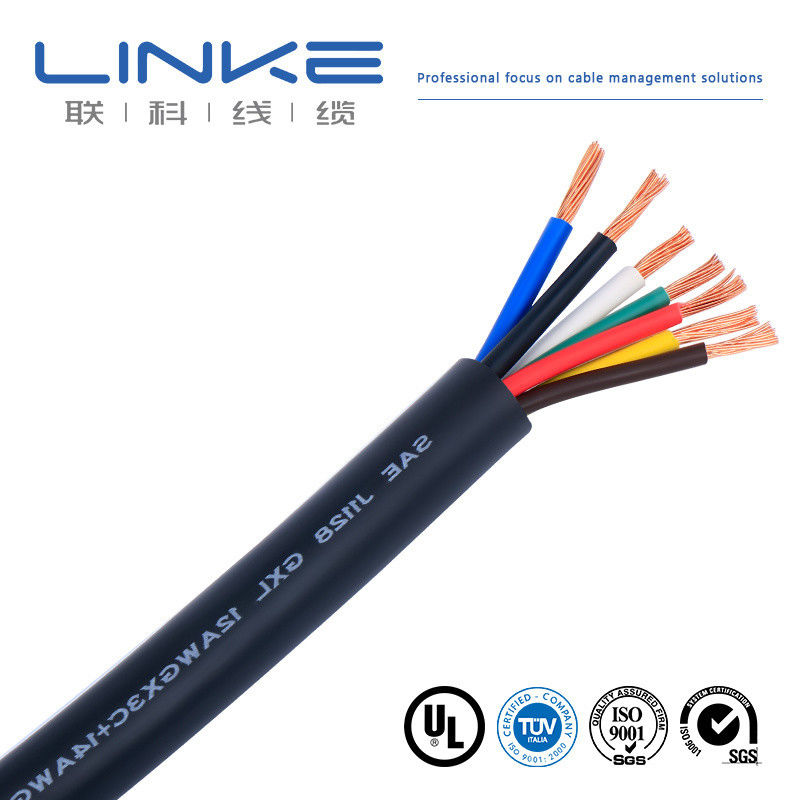

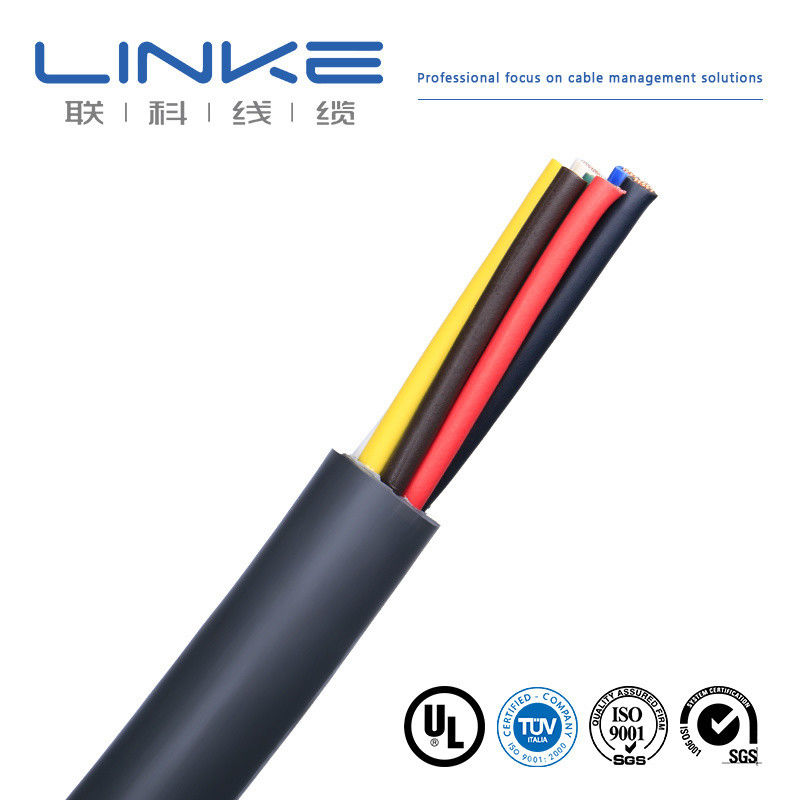

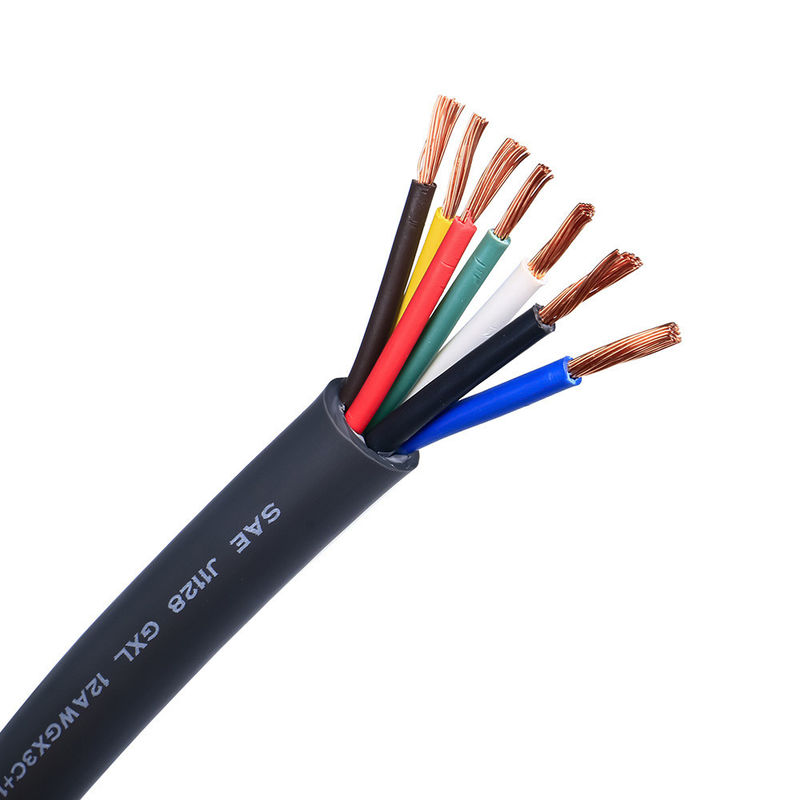

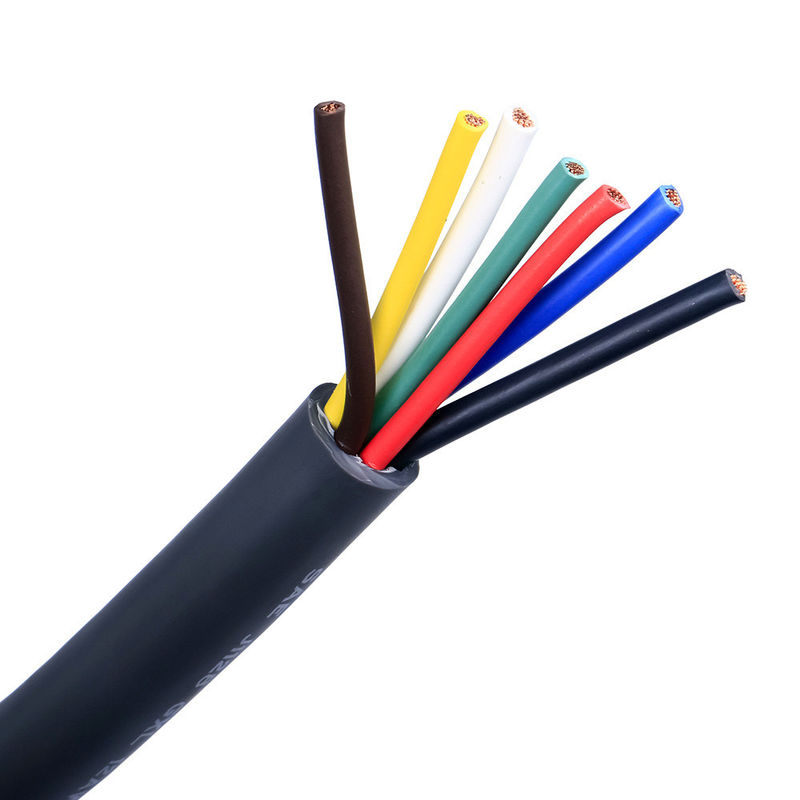

Kabel Otomotif Multi-Core 14AWG GXL dengan Isolasi PVC
Kabel otomotif berkualitas tinggi yang dirancang untuk kabel kendaraan dan sistem listrik yang membutuhkan daya tahan dan ketahanan panas.
Spesifikasi Produk
| TYPE |
Konduktor |
DIA. |
Tegangan |
Bahan |
Warna |
| 1007#22AWG 17/0.14TS |
17/0.14TS |
0.16 |
300V |
Tembaga kaleng+PVC |
adat |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
301V |
Tembaga kaleng+PVC |
adat |
| 1007#22AWG 17/0.13TS |
17/0.13TS |
0.16 |
302V |
Tembaga kaleng+PVC |
adat |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
303V |
Tembaga kaleng+PVC |
adat |
| 1007#22AWG 17/0.12TS |
17/0.12TS |
0.16 |
304V |
Tembaga kaleng+PVC |
adat |
Aplikasi
Kabel listrik tegangan rendah untuk mobil, sepeda motor, dan kendaraan bermotor lainnya.terutama yang membutuhkan ketahanan panas.
Konstruksi Produk
- Konduktor: Tembaga elektrolitik E-Cu ETP1 yang dipanaskan lembut sesuai dengan konstruksi konduktor telanjang ASTM B3 sesuai dengan SAE J1128
- Isolasi: Elektron Beam Cross Linked Polyolefin
- Warna: Sesuai pesanan pelanggan
- Desain inti tunggal
Data Teknis
Kisaran suhu: -40°C sampai +125°C (3000 jam)
Standar: SAE J1128
Tegangan uji: 1kV
GXL: Isolasi XLPO Tujuan Umum
Resistensi konduktor: IEC 60228/BS 6360
Fitur Utama
- Penghambat nyala api
- Sangat tahan terhadap asam, leak, bensin dan diesel
- Konduktor fleksibel dengan isolasi dinding tipis PVC untuk diameter yang lebih kecil dan berat yang lebih rendah
- Fleksibilitas ekstra
- Tahan panas
- Penampilan viskositas rendah
Spesifikasi Rinci
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5 ×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
{3}{l}{kabel multi-kolom, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lugs (tentukan bahan,misalnya,tembaga/nikel dilapisi) |
|
|
Kontrol Kualitas & Pengujian
Laboratorium independen • Peralatan pengujian lengkap • Kontrol kualitas penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas superior dan kinerja yang dapat diandalkan.
| Tidak, tidak. |
Titik pengujian |
Kondisi pengujian |
Persyaratan pengujian |
Data pengujian |
Hasil |
| 1 |
Pemeriksaan Struktur |
1. Mengikuti tabel ukuran kawat
2Ketebalan minimum ≥ 80% dari ketebalan rata-rata |
Mematuhi tabel ukuran kawat |
Lihat catatan uji |
Pergi |
| 2 |
Kejut Termal |
Gulung sampel pada batang besi dengan ukuran yang ditentukan, letakkan dalam oven penuaan pada suhu yang ditentukan selama 1 jam, mendinginkan sampel ke suhu kamar selama setidaknya 30 menit, kemudian amati sampel |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 3 |
Deformasi panas |
1. Mengukur ketebalan sampel (menandai posisi pengukuran)
2. Letakkan sampel dan perlengkapan uji dalam oven penuaan untuk prapanas pada suhu yang ditentukan selama 1 jam
3. Letakkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam
4. Ukur kembali ketebalan sampel pada posisi yang sama |
1. Sampel tidak harus retak oleh kolom tekanan atau mengekspos konduktor
2Pengurangan ketebalan ≤ 50% |
Lihat catatan uji |
Pergi |
| 4 |
FT2 |
Gunakan api standar pada ketinggian 125mm sekali |
1. Api tidak akan menyebar sepanjang panjangnya
2. Api tidak harus menyebar ke bahan mudah terbakar di dekatnya |
Lihat catatan uji |
Pergi |
| 5 |
Penuaan |
1Ambil lima bagian dari 200mm panjang sarung
2. Letakkan sampel dalam oven penuaan pada 158°C selama 168 jam
3Setelah mengambil sampel, letakkan pada suhu kamar 23±5°C selama 16 jam, kemudian uji perpanjangan pada pecah dan kekuatan tarik |
1Elongasi sebelum penuaan ≥ 300%, elongasi setelah penuaan ≥ 80% dari yang sebelum penuaan
2Kekuatan tarik sebelum penuaan > 1,41 kg/mm2, kekuatan tarik setelah penuaan ≥ 80% dari yang sebelum penuaan |
Lihat catatan uji |
Pergi |
| 6 |
Cold Bend |
Simpan sampel dalam kotak suhu rendah pada suhu yang ditentukan selama 4 jam, sampel angin pada batang besi dengan ukuran yang ditentukan dengan putaran yang ditentukan,penggulung lengkap dalam waktu 30 detik setelah sampel diambil dari kotak suhu rendah |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 7 |
Resistensi Konduktor |
Mengukur resistensi konduktor inti satu meter dengan DC resistance meter |
Pada 20°C, resistensi 8AWG ≤ 2,23Ω/km |
Lihat catatan uji |
Pergi |
Linke cable technology (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan menyediakan solusi profesional untuk Cable&Wire,terutama untuk pelanggan industri yang berbeda.
- Kabel robot humanoid,
- Kabel listrik AI/kabel data,
- Kabel semikonduktor/kabel otomatis industri,
- Kabel sensor,
- Kabel energi baru,
- Kawat kecantikan medis,
- Kabel kawat UL,
Linke Cable memiliki kemampuan pengembangan produk yang beragam dan kemampuan teknis untuk mendukung kebutuhan pelanggan yang beragam.REACH,CE; Kami telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015 ((Semua produk);ISO 13485 ((Aparatur dan instrumen medis),IATF 16949 ((Industri Otomotif)
Profil Produsen
Linke Cable Technology Co., Ltd adalah produsen kabel terkemuka di Cina dengan lebih dari 10 tahun pengalaman dalam R & D, produksi, dan pemasaran.Kabel silikon, kabel pegas, kabel terjalin, kabel towlobe, kabel UL, kabel otomotif, dan solusi kabel khusus di seluruh dunia.Pendekatan insinyur-ke-insinyur kami memastikan kabel berkualitas tinggi yang meningkatkan kualitas hidup.
Sertifikasi Mutu
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR - Bahan kabel peralatan
PVC terekstrusi terisolasi tunggal, berupa 105oC, 1000V, Kelas I, Kelompok A, B, atau AB, FT1 dan/atau FT2
Kabel PVC non-integral Jacketed yang diekstrusi, dengan nilai 105°C, 1000V, Kelas I, Kelas I atau Kelas I/II, Grup A, B atau AB, FT1 dan/atau FT2
Kabel Jacket TPU Non-Integral yang diekstrusi, diberi rating 80°C, 300V, Kelas I, Kelas I atau Kelas I/II, Kelompok A, B atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan perdagangan?
Kami adalah produsen profesional. kami dapat mengontrol pesanan Anda dari awal sampai akhir. selamat datang untuk mengunjungi kami. kami akan menjemput Anda di Shenzhen.
Bagaimana aku bisa mendapatkan sampel untuk menguji kualitasmu?
Sampelnya gratis untuk Anda. Pelanggan baru diharapkan membayar biaya kurir.
Berapa jumlah pesanan minimummu?
biasanya 100m. namun, kabelnya sangat berat. sebaiknya Anda memesan jumlah yang sesuai untuk menghindari kargo yang tinggi. transportasi laut adalah pilihan terbaik.
Bisakah aku mendapatkan diskon?
Itu tergantung pada jumlah Anda. Kami dapat memberikan diskon dan membayar pengiriman. Silakan hubungi kami.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda dan bahkan menyesuaikan kartu kualitas untuk mempromosikan perusahaan Anda.
