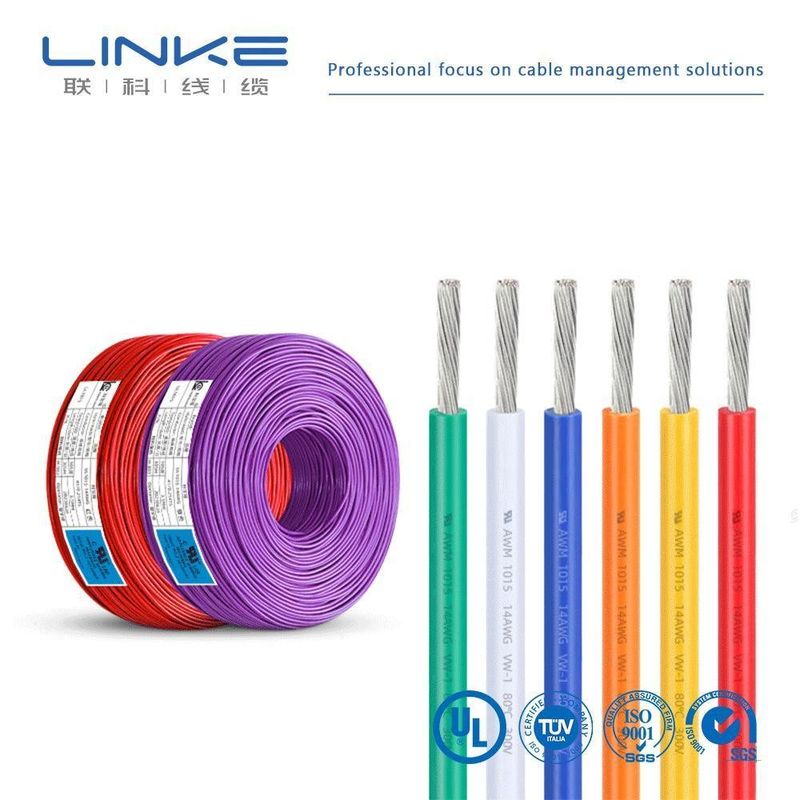

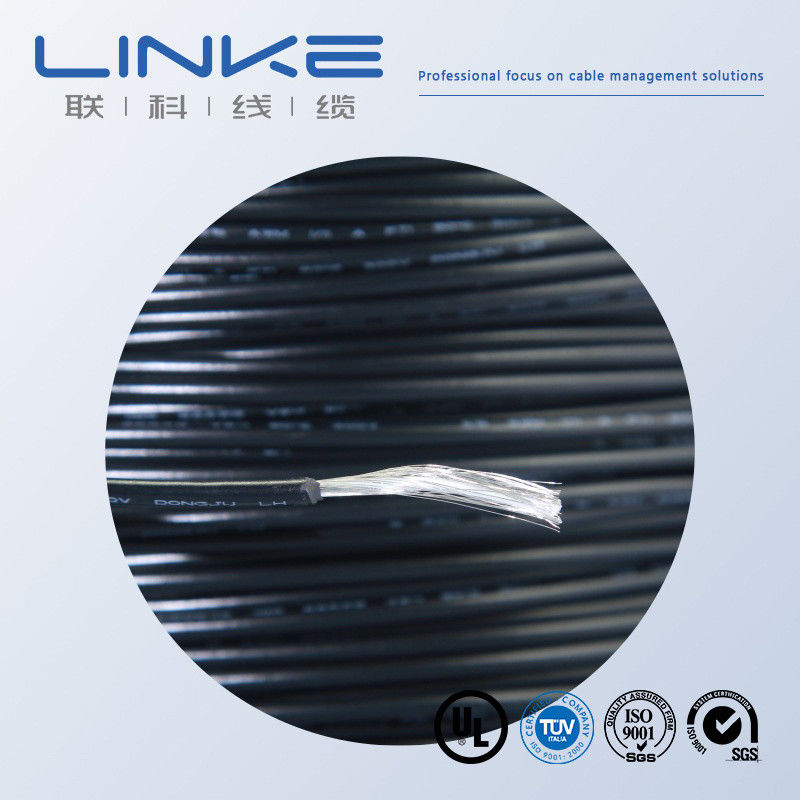

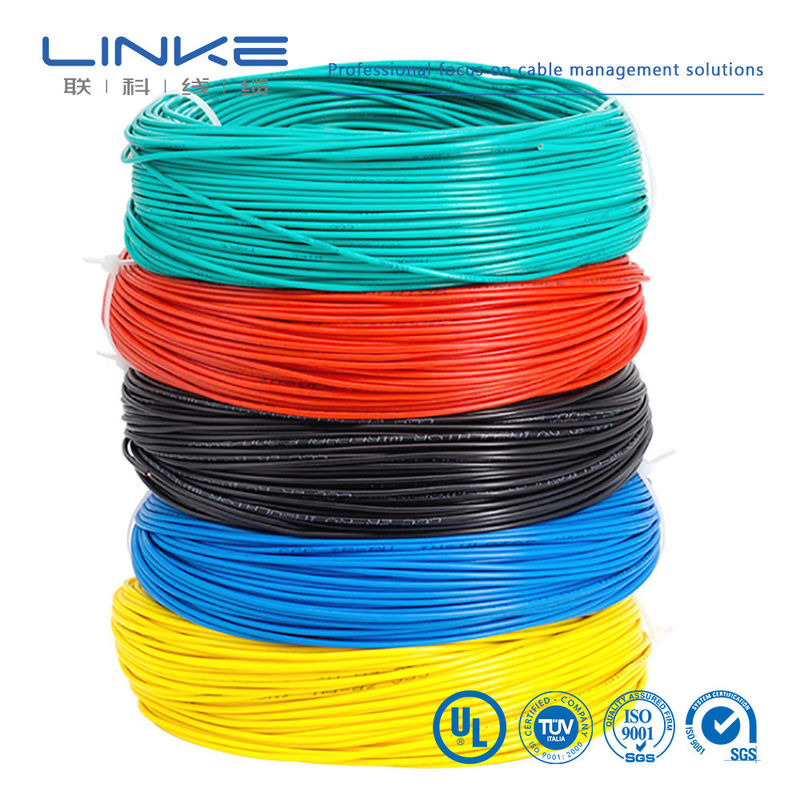

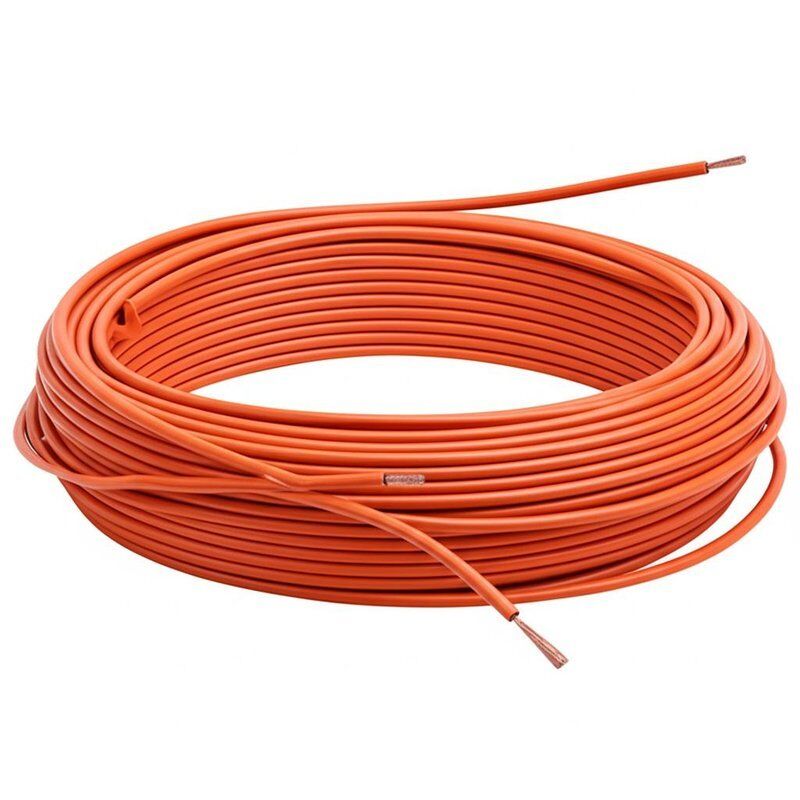

UL1569 Kabel Single Core Tembaga PVC Terisolasi
Kabel inti tunggal tembaga terisolasi PVC UL Certified yang dirancang untuk aplikasi kabel elektronik, sesuai dengan standar UL758/UL1581.
Klik untuk menjelajahi tren produk kami. Mereka menikmati popularitas besar di seluruh dunia dengan kinerja yang stabil dan pengiriman cepat.
Linke cable technology (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan menyediakan solusi profesional untuk Cable&Wire,terutama untuk pelanggan industri yang berbeda.
- Kabel robot humanoid
- Kabel daya/kabel data AI
- Kabel semikonduktor/kabel otomatis industri
- Kabel sensor
- Kabel energi baru
- Kawat kecantikan medis
- Kabel kawat UL
Linke Cable memiliki kemampuan pengembangan produk yang beragam dan kemampuan teknis untuk mendukung kebutuhan pelanggan yang beragam.REACH,CE; Kami telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015 ((Semua produk); ISO 13485 ((Aparatur dan instrumen medis),IATF 16949 ((Industri Otomotif)
Laboratorium independen • Peralatan pengujian lengkap • Kontrol kualitas penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas superior dan kinerja yang dapat diandalkan.
Kami menjalankan laboratorium pengujian kualitas independen dengan fasilitas pengujian lengkap dan prosedur standar.Set lengkap standar pengujian produk kami mencakup semua indikator kinerja dan keamanan utamaMelalui pemeriksaan yang sistematis dan ketat, kami secara efektif mengontrol kualitas produk, mengurangi risiko, dan menyediakan produk yang aman, stabil dan berkualitas tinggi yang dapat Anda percayai.
| Tidak, tidak. |
Titik pengujian |
Kondisi pengujian |
Persyaratan pengujian |
Data pengujian |
Hasil |
| 1 |
Pemeriksaan Struktur |
1. Mengikuti tabel ukuran kawat
2Ketebalan minimum ≥ 80% dari ketebalan rata-rata |
Mematuhi tabel ukuran kawat |
Lihat catatan uji |
Pergi |
| 2 |
Kejut Termal |
Gulung sampel pada batang besi dengan ukuran yang ditentukan, letakkan dalam oven penuaan pada suhu yang ditentukan selama 1 jam, mendinginkan sampel ke suhu kamar selama setidaknya 30 menit, kemudian amati sampel |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 3 |
Deformasi panas |
1. Mengukur ketebalan sampel (menandai posisi pengukuran)
2. Letakkan sampel dan perlengkapan uji dalam oven penuaan untuk prapanas pada suhu yang ditentukan selama 1 jam
3. Letakkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam
4. Ukur kembali ketebalan sampel pada posisi yang sama |
1. Sampel tidak harus retak oleh kolom tekanan atau mengekspos konduktor
2Pengurangan ketebalan ≤ 50% |
Lihat catatan uji |
Pergi |
| 4 |
FT2 |
Gunakan api standar pada ketinggian 125mm sekali |
1. Api tidak akan menyebar sepanjang panjangnya
2. Api tidak harus menyebar ke bahan mudah terbakar di dekatnya |
Lihat catatan uji |
Pergi |
| 5 |
Penuaan |
1Ambil lima bagian dari 200mm panjang sarung
2. Letakkan sampel dalam oven penuaan pada 158°C selama 168 jam
3Setelah mengambil sampel, letakkan pada suhu kamar 23±5°C selama 16 jam, kemudian uji perpanjangan pada pecah dan kekuatan tarik |
1Elongasi sebelum penuaan ≥ 300%, elongasi setelah penuaan ≥ 80% dari yang sebelum penuaan
2Kekuatan tarik sebelum penuaan > 1,41 kg/mm2, kekuatan tarik setelah penuaan ≥ 80% dari yang sebelum penuaan |
Lihat catatan uji |
Pergi |
| 6 |
Cold Bend |
Simpan sampel dalam kotak suhu rendah pada suhu yang ditentukan selama 4 jam, sampel angin pada batang besi dengan ukuran yang ditentukan dengan putaran yang ditentukan,penggulung lengkap dalam waktu 30 detik setelah sampel diambil dari kotak suhu rendah |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Pergi |
| 7 |
Resistensi Konduktor |
Mengukur resistensi konduktor inti satu meter dengan DC resistance meter |
Pada 20°C, resistensi 8AWG ≤ 2,23Ω/km |
Lihat catatan uji |
Pergi |
Spesifikasi Produk
Nomor gaya UL:1569
Tegangan nominal:300V
Suhu nominal:105°C
Standar:UL758/UL1581
Penandaan:E364879 AWM 1569 AWG VW-1 105°C 300V C AWM I A 105°C 300V FT1 Kabel kiri
Aplikasi
Kabel internal peralatan dan peralatan elektronik.
Spesifikasi Teknis
| Ukuran konduktor (AWG) |
Konstruksi (No./mm) |
Diameter (mm) |
Ketebalan nominal (mm) |
Diameter (mm) |
Max. Resistensi konduktor (Ω/KM)
Tembaga telanjang |
Max. Resistensi konduktor (Ω/KM)
Tembaga kaleng |
| 32 |
7/0.08 |
0.24 |
0.38 |
1.00±0.05 |
563.5 |
588.9 |
| 30 |
7/0.10 |
0.30 |
0.38 |
1.10±0.05 |
354 |
381 |
| 28 |
7/0.127 |
0.38 |
0.38 |
1.20 ± 0.10 |
223 |
239 |
| 26 |
7/0.16 |
0.48 |
0.38 |
1.30±0.10 |
140 |
150 |
| 24 |
7/0.20 |
0.60 |
0.38 |
1.40±0.10 |
87.6 |
94.2 |
| 22 |
7/0.254 |
0.78 |
0.38 |
1.60 ± 0.10 |
55.4 |
59.4 |
| 20 |
26/0.16 |
0.94 |
0.38 |
1.80±0.10 |
34.6 |
36.7 |
| 18 |
41/0.16 |
1.18 |
0.38 |
2.10±0.10 |
21.8 |
23.2 |
| 16 |
26/0.254 |
1.49 |
0.38 |
2.40±0.10 |
13.7 |
14.6 |
| 14 |
41/0.254 |
1.88 |
0.38 |
2.80±0.10 |
8.62 |
8.96 |
| 12 |
65/0.254 |
2.36 |
0.38 |
3.30±0.10 |
5.43 |
5.64 |
| 10 |
105/0.254 |
3.00 |
0.38 |
3.90±0.15 |
3.409 |
3.546 |
Warna yang Tersedia
Hitam, cokelat, merah, oranye, kuning, hijau, biru, ungu, abu-abu, putih, kuning/hijau, transparan
Opsi kustomisasi
Spesifikasi kawat dapat disesuaikan sesuai dengan kebutuhan spesifik Anda.
Fitur Produk
- Konduktor:Kawat tembaga yang tergores telanjang dan fleksibel
- Opsi isolasi:PVC, TPU, XLPE, Silikon
- Warna jaket:Pilihan Hitam, Oranye, Merah, Kuning, Biru - isolasi tunggal & ganda
- SQ MM Ukuran (gaya Eropa):0.1-100SQ
- AWG Ukuran (gaya Amerika Utara):1AWG-30AWG
- Rentang suhu:-60°C sampai 200°C
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5 ×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lug (tentukan bahan,misalnya,tembaga/nikel plated) |
Profil Perusahaan
Produsen kawat dan kabel Linke Cable Technology Co., Ltd adalah pemasok kabel terkemuka di Cina dengan lebih dari 10 tahun pengalaman dalam R&D, produksi, dan pemasaran.Kami menyediakan berbagai kabel dan solusi kabel khusus di seluruh dunia.
Spesialisasi
Kabel pengisi daya EV, kabel medis, kabel silikon, kabel pegas, kabel terjalin, kabel towlobe, kabel UL, kabel otomotif, dan banyak lagi.
Di Linke Cable, kami menggunakan pendekatan insinyur-ke-insinyur untuk mengembangkan kabel yang lebih baik untuk pelanggan dan meningkatkan kualitas hidup.
