Kabel industri PVC konduktor tembaga berkinerja tinggi yang dirancang untuk aplikasi transmisi data robot dan fleksibel, dengan solusi kabel komunikasi yang dapat disesuaikan.
Spesifikasi Kinerja
- Lebih dari standar ANSI/TIA-568.2-D Kategori 6A dan ISO/IEC 11801 Kelas EA
- Memenuhi standar YD/T 1019
- Bandwidth: ≥ 500 MHz
- Mendukung 10G Base-T dengan kompatibilitas mundur untuk sistem CAT6 dan CAT5e
Parameter dan Karakteristik Teknis
- Wire gauge: 23AWG
- Bahan konduktor: 99,99% tembaga bebas oksigen
- Bahan isolasi: Polyethylene kepadatan tinggi (HDPE)
- Bahan lapisan luar: PVC (LSZH bebas asap rendah halogen opsional)
- Opsi yang dapat disesuaikan: CM/CMR/CMP tersedia
- Diameter luar kabel: 7,8 ± 0,5 mm
- Struktur inti: inti kapal silang
- Warna jaket: Disesuaikan
- Berat kotor: 17,9Kg
- Kekuatan tarik maksimum: 110N
- Suhu instalasi: 0°C sampai +50°C
- Suhu operasi: -20°C sampai +60°C

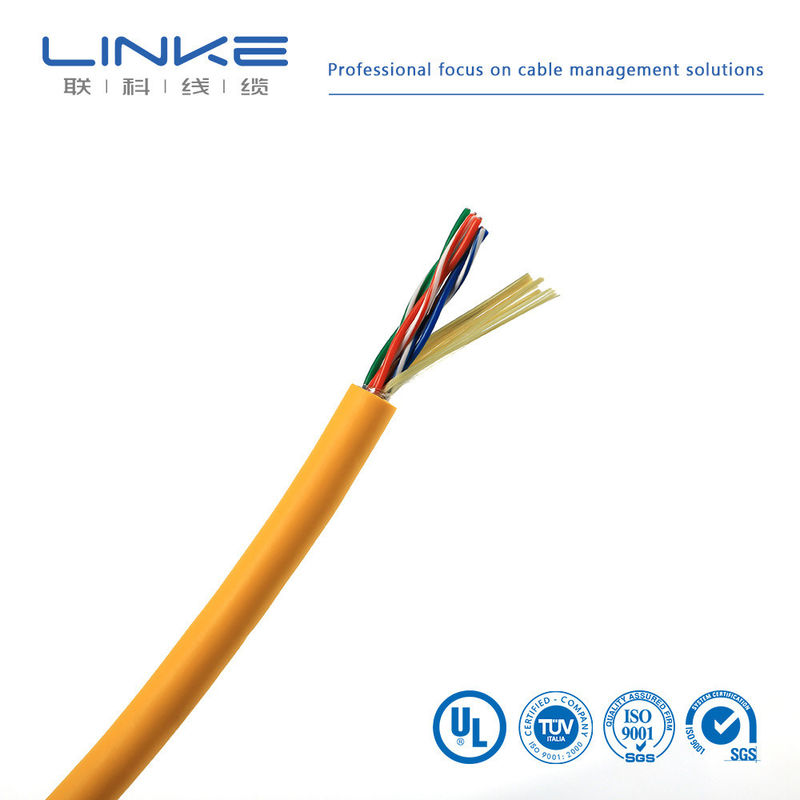

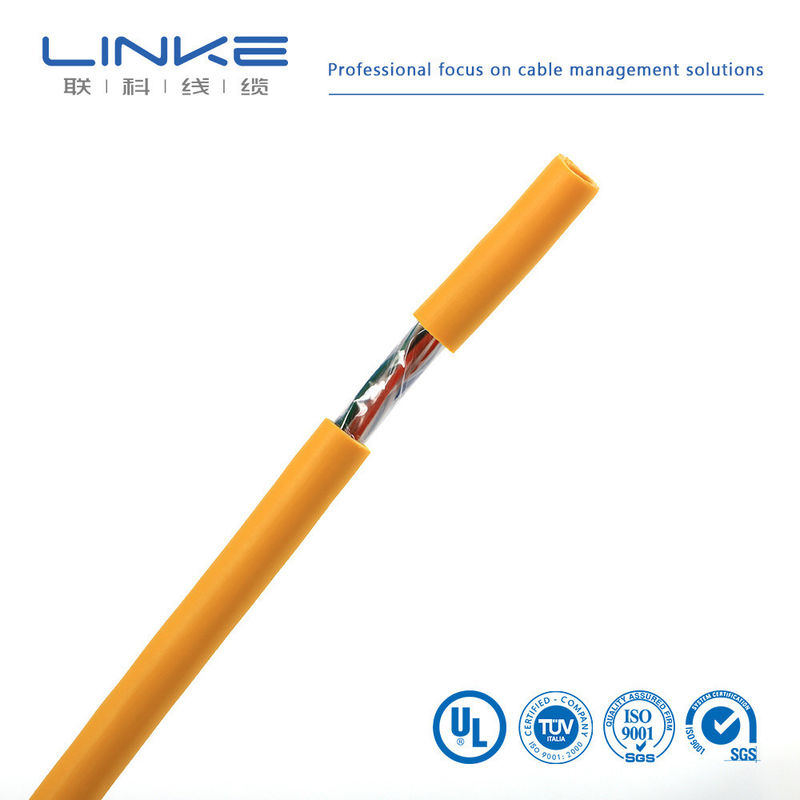

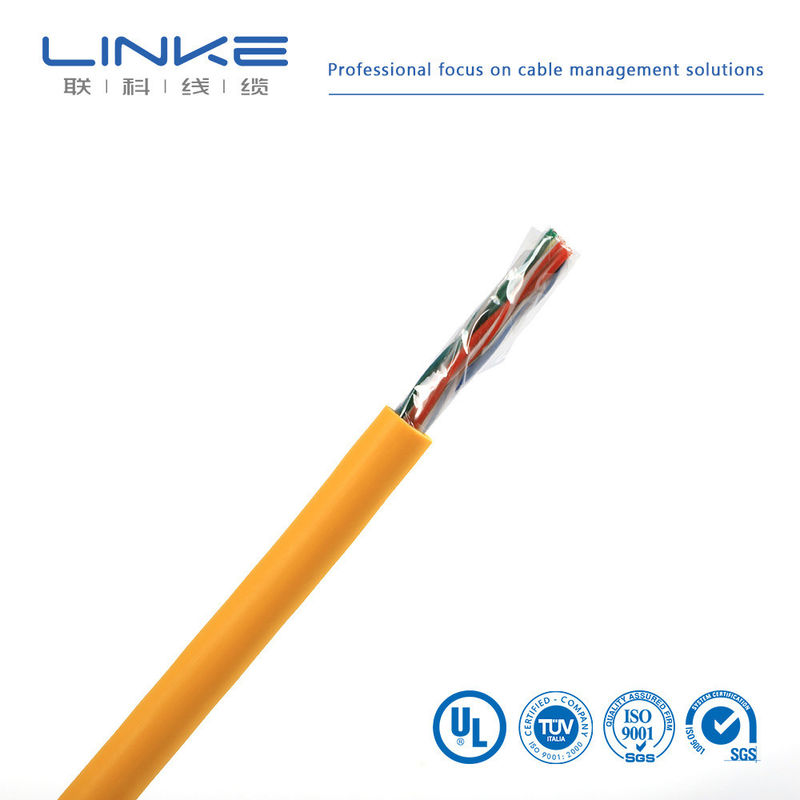

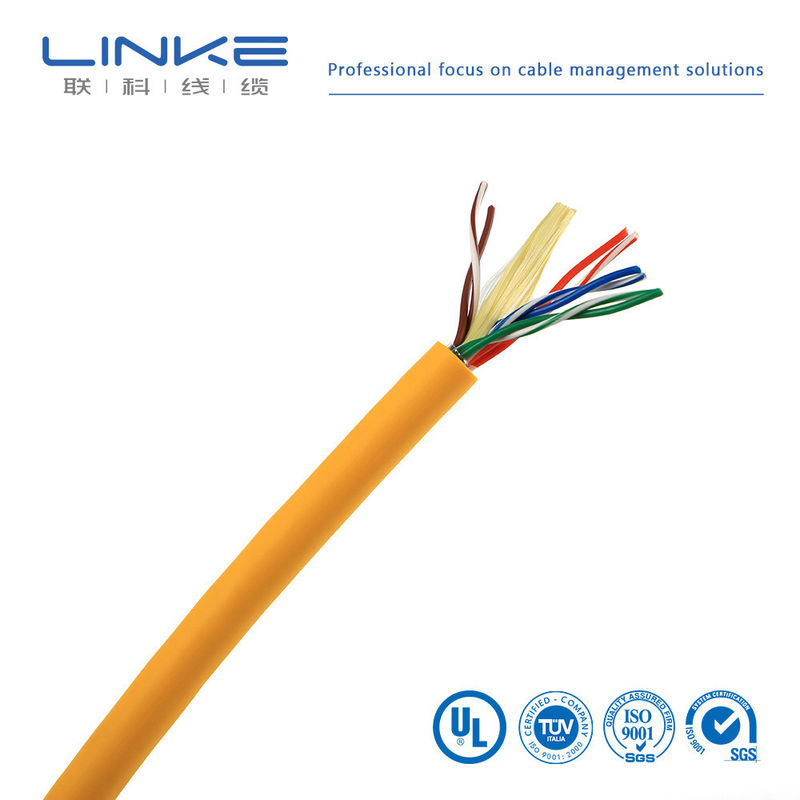

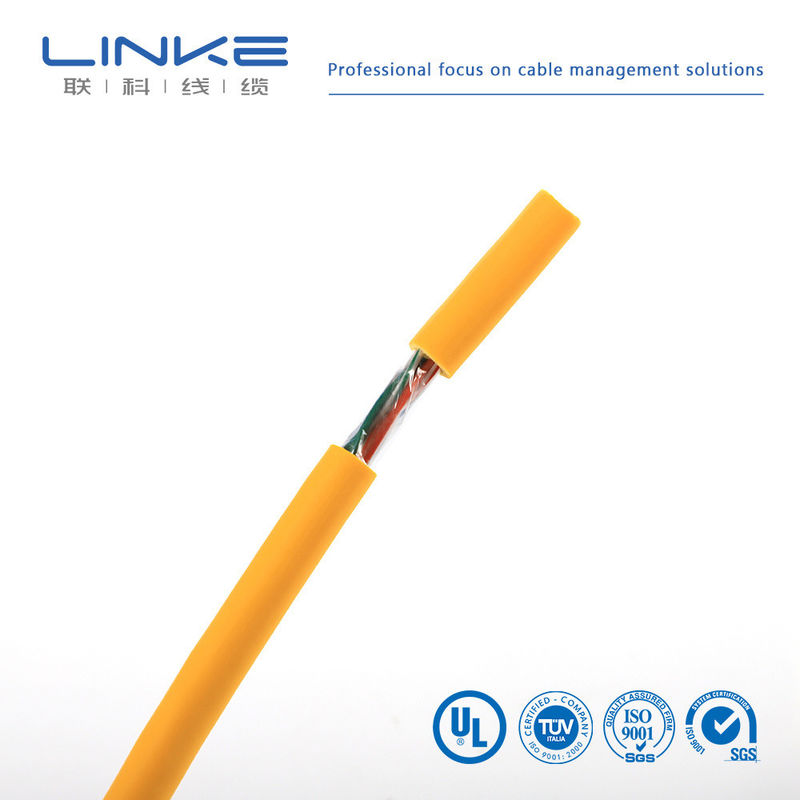

Gambar Produk
Kabel patch UTP jaringan
Kabel patch UTP kami dilengkapi dengan colokan modular berkinerja tinggi dengan desain yang tahan snag untuk melindungi klip penguncian konektor RJ45 selama pemasangan.
CAT5e UTP Network Patch Cords
| Jenis Kabel |
Cat5e Snagless |
| Jenis Perisai |
Tidak berselindung (U/UTP) |
| Kabel Jacket |
PVC CM (Bulat) |
| Panjang |
3ft (0,9m) Termasuk Colokan |
| Dukungan Data Rate |
10/100/1000Base-T |
| Bandwidth Standar |
100MHz |
| Jenis Konduktor |
Tembaga murni yang tidak bertulang |
| Konektor |
RJ45 (pria) |
| Gauge (AWG) |
24 (7/0,20mm) |
| Diameter Luar Kabel |
5.5± 0.4mm |
| Kompatibilitas PoE |
PoE/PoE+ |
| Skema kabel |
T568B, lurus |
| Suhu operasi |
-20°C sampai +75°C (-4°F sampai 167°F) |
| Suhu pemasangan |
-10°C sampai +50°C (14°F sampai 122°F) |
CAT6 UTP Network Patch Cords
| Jenis Kabel |
Cat6 Snagless |
| Jenis Perisai |
Tidak berselindung (U/UTP) |
| Kabel Jacket |
PVC CM (Bulat) |
| Panjang |
3ft (0,9m) Termasuk Colokan |
| Dukungan Data Rate |
1000Base-T dan Maksimum sampai 10GBase-T |
| Bandwidth Standar |
250MHz |
| Jenis Konduktor |
Tembaga murni yang tidak bertulang |
| Konektor |
RJ45 (pria) |
| Gauge (AWG) |
24 (7/0,20mm) |
| Diameter Luar Kabel |
6.1 ± 0,4 mm |
| Kompatibilitas PoE |
PoE/PoE+ |
| Skema kabel |
T568B, lurus |
| Suhu operasi |
-20°C sampai +75°C (-4°F sampai 167°F) |
| Suhu pemasangan |
-10°C sampai +50°C (14°F sampai 122°F) |
Parameter Mekanis
| Parameter |
PVC |
LSZH Low Smoke Halogen-Free |
| Kekuatan tarik sebelum penuaan |
≥ 13,5Mpa |
≥ 10,0Mpa |
| Perpanjangan sebelum penuaan |
≥ 150% |
≥125% |
| Waktu penuaan |
100°C * 24 jam * 7 hari |
| Kekuatan tarik setelah penuaan |
≥ 12,5Mpa |
≥8Mpa |
| Perpanjangan setelah penuaan |
≥125% |
≥ 100% |
| Bending dingin (-20±2°C * 4 jam) |
8 kali diameter luar kabel tanpa retakan |
Parameter Listrik
| Perbedaan keterlambatan transmisi |
≤25ns / 100m |
| Kecepatan transmisi |
74% |
| Kapasitas yang tidak seimbang ke tanah |
Maksimal 330pf / 100m |
| Resistensi DC |
Maksimal 9,5Ω / 100m |
| Ketidakseimbangan resistensi DC |
Maksimal 2% |
Profil Produsen
Linke Cable Technology Co., Ltd adalah produsen kabel terkemuka di Cina dengan pengalaman lebih dari 10 tahun dalam R&D, produksi, dan pemasaran solusi kawat dan kabel.
Kami mengkhususkan diri dalam menyediakan solusi kabel kustom termasuk kabel pengisian EV, kabel medis, kabel silikon, kabel pegas, kabel berlapis, kabel towlobe, kabel UL, kabel otomotif,dan lebih untuk pasar global.
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5 ×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
{3}{l}{kabel multi-kolom, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lugs (tentukan bahan,misalnya,tembaga/nikel dilapisi) |
|
|
|
Tidak, tidak.
|
Titik pengujian
|
Kondisi pengujian
|
Persyaratan pengujian
|
Data pengujian
|
Hasil
|
|
1
|
Pemeriksaan Struktur
|
1Mengikuti tabel ukuran kawat2. ketebalan minimum ≥ 80% dari ketebalan rata-rata
|
Mematuhi tabel ukuran kawat
|
Lihat catatan uji
|
Pergi
|
|
2
|
Kejut Termal
|
Gulung sampel pada batang besi dengan ukuran yang ditentukan, letakkan dalam oven penuaan pada suhu yang ditentukan selama 1 jam, mendinginkan sampel ke suhu kamar selama setidaknya 30 menit, kemudian amati sampel
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Pergi
|
|
3
|
Deformasi panas
|
1Ukur ketebalan sampel (tanda posisi pengukuran) 2. Letakkan sampel dan perlengkapan uji dalam oven penuaan untuk prapanas pada suhu yang ditentukan selama 1 jam3.Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama
|
1. Sampel tidak harus retak oleh kolom tekanan atau mengekspos konduktor2.
|
Lihat catatan uji
|
Pergi
|
|
4
|
FT2
|
Gunakan api standar pada ketinggian 125mm sekali
|
1. Api tidak boleh menyebar sepanjang panjangnya.. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya.
|
Lihat catatan uji
|
Pergi
|
|
5
|
Penuaan
|
1. ambil lima bagian dari 200 mm panjang sarung2. letakkan sampel dalam oven penuaan pada 158 ° C selama 168 jam3. setelah mengambil sampel, letakkan pada suhu kamar 23 ± 5 ° C selama 16 jam.kemudian uji perpanjangan pada patah dan kekuatan tarik
|
12. kekuatan tarik sebelum penuaan > 1,41kg/mm2, kekuatan tarik setelah penuaan ≥ 80% dari kekuatan tarik sebelum penuaan
|
Lihat catatan uji
|
Pergi
|
|
6
|
Cold Bend
|
Simpan sampel dalam kotak suhu rendah pada suhu yang ditentukan selama 4 jam, sampel angin pada batang besi dengan ukuran yang ditentukan dengan putaran yang ditentukan,penggulung lengkap dalam waktu 30 detik setelah sampel diambil dari kotak suhu rendah
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Pergi
|
|
7
|
Resistensi Konduktor
|
Mengukur resistensi konduktor inti satu meter dengan DC resistance meter
|
Pada 20°C, resistensi 8AWG ≤ 2,23Ω/km
|
Lihat catatan uji
|
Pergi
|
Sertifikasi & Standar
Produk kami memenuhi standar kualitas yang ketat dan memiliki banyak sertifikasi:
Sertifikasi UL
Konduktor tunggal, isolasi termoplastik: UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269
Isolasi termoplastik multi-konduktor
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20276, UL20549, UL21198, UL2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
Sertifikasi tambahan: ISO9001, ISO13485, TS16949, CNR Bahan kabel peralatan
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan perdagangan?
Kami adalah produsen profesional yang mengendalikan semua aspek produksi dari awal hingga akhir.
Bagaimana aku bisa mendapatkan sampel untuk menguji kualitasmu?
Sampel gratis untuk evaluasi.
Berapa jumlah pesanan minimummu?
Biasanya 100m. Karena berat kabel, kami merekomendasikan memesan jumlah yang sesuai untuk mengoptimalkan biaya pengiriman. Pengangkutan laut direkomendasikan untuk pesanan yang lebih besar.
Bisakah aku mendapatkan diskon?
Diskon tersedia berdasarkan jumlah pesanan. Silakan hubungi kami untuk rincian harga.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami menawarkan layanan OEM termasuk pencetakan nama perusahaan dan kartu kualitas.
