Kabel Fleksibel EV dengan IEC 62196-2 dan SAE J1772

Kabel Fleksibel EV dengan IEC 62196-2 dan SAE J1772

1500V Battery Wiring Harness

Kabel kabel baterai jaket silikon

UL Sertifikasi Baterai Wiring Harness

Tempat asal:

Guangdong, Cina

Nama merek:

Linke

Sertifikasi:

3C,UL,TPU,UL758,ROHS,REACH,CE,ISO9001-2015,ISO13485,IATF16949

Hubungi Kami
Minta Kutipan
Rincian produk
Tegangan terukur:
300-600V
Bahan Konduktor:
Tembaga yang terdampar terdampar
Bahan Isolasi:
Thermoplastik (EF2585,85 ± 3A)
Bahan Jaket:
TPU
Resistensi konduktor maksimal:
A: 0.242Ω/km B: 0.78Ω/km C: 4.95Ω/km D & E: 26Ω/km
Resistensi isolasi min min:
500mΩ.km
Menyoroti:

1500V Battery Wiring Harness

,

Kabel kabel baterai jaket silikon

,

UL Sertifikasi Baterai Wiring Harness

Syarat Pembayaran & Pengiriman
Kuantitas min Order
1000m
Harga
Bisa dinegosiasikan
Kemasan rincian
Sesuai Kebutuhan
Waktu pengiriman
7-15 hari
Syarat-syarat pembayaran
Uang muka 30% deposit dan kirim setelah menerima pembayaran akhir 70%.
Menyediakan kemampuan
50000M/HARI
Deskripsi Produk
Spesifikasi Produk
NAMA KABEL Kabel EV
SPESIFIKASI KABEL 2C×80mm2+1C×25mm2+1C×4mm2+(3C×0.75mm2)(P2)+(7C×0.75mm2) Sesuai RoHS
Konstruksi Rinci
Item Bahan Konduktor Ukuran O.D.(Ref.)
A : 2C×80mm2 Tembaga telanjang terpilin 2580/0.20 ±0.008mm 12.40±0.25mm
B : 1C×25mm2 Tembaga telanjang terpilin 798/0.20 ±0.008mm 7.00±0.20mm
C : 1C×4mm2 Tembaga telanjang terpilin 224/0.15±0.008mm +10/1#Tinsel+1000D Kevlar 2.70±0.15mm
Detail Isolasi
Bahan Ketebalan rata-rata min. Ketebalan min. di titik mana pun O.D.
Termoplastik(EF2585,85±3A) 1.60mm 1.34mm 15.60±0.40mm
Karakteristik Listrik
Properti Nilai
Tegangan terukur DC 1000V
Suhu terukur Jaket -40~90ºC, Isolasi -40~125ºC
Resistansi konduktor maks. (20ºC) A:0.242Ω/km B:0.78Ω/km C:4.95Ω/km D&E:26Ω/km

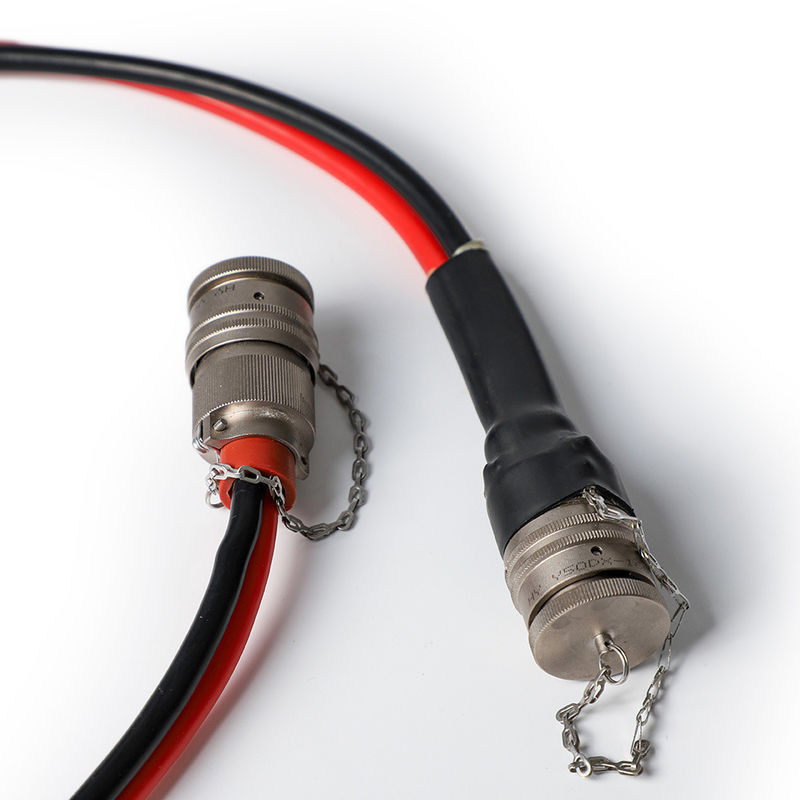

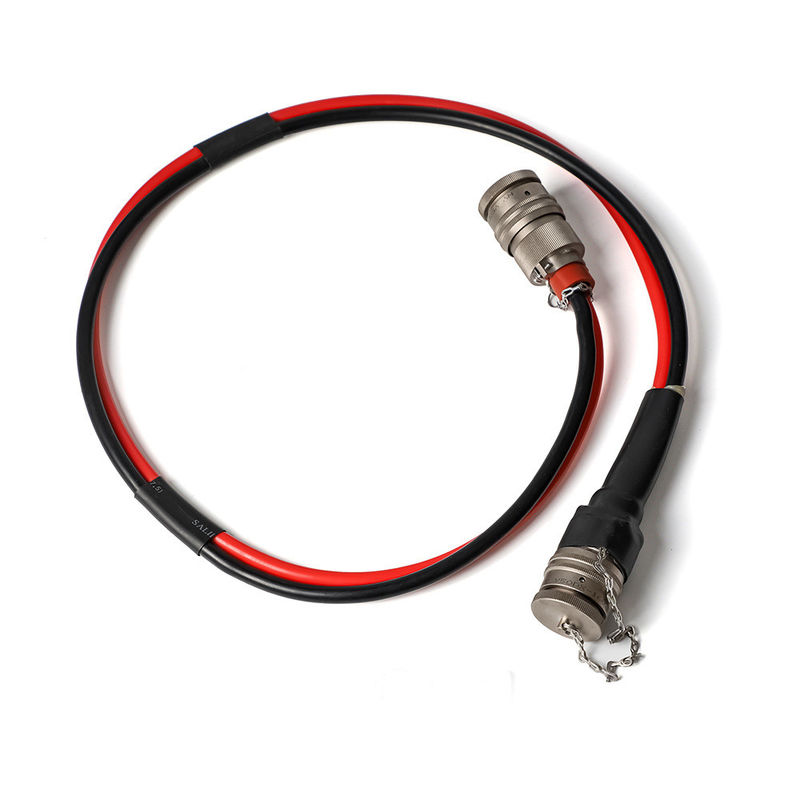

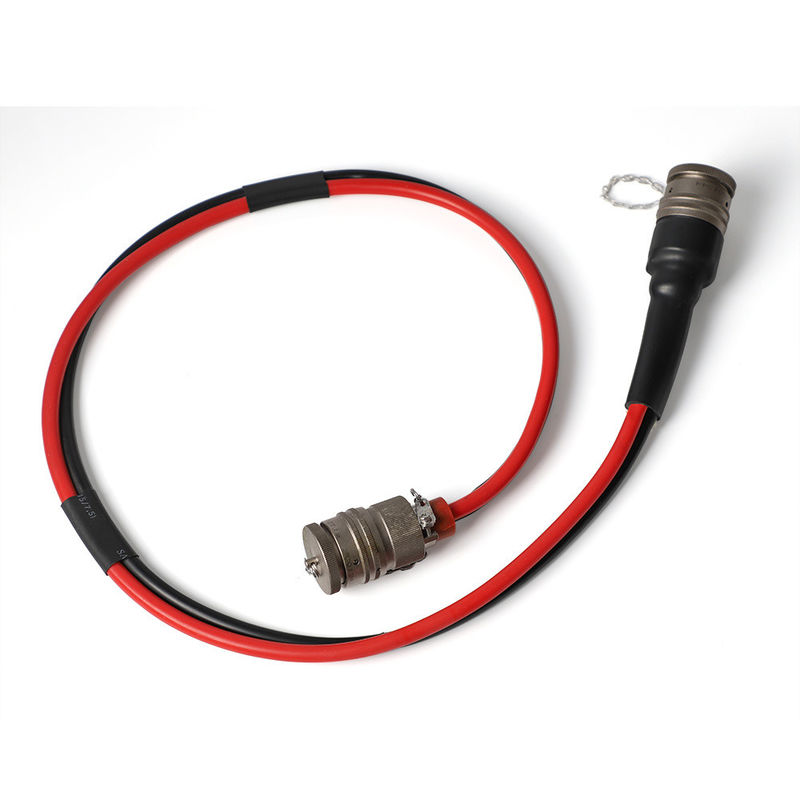

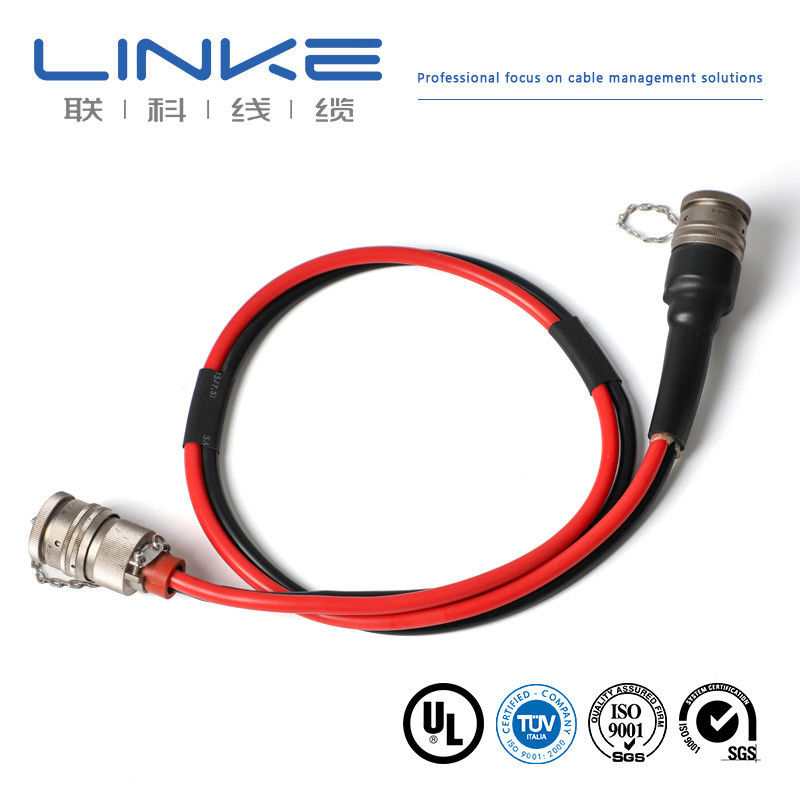

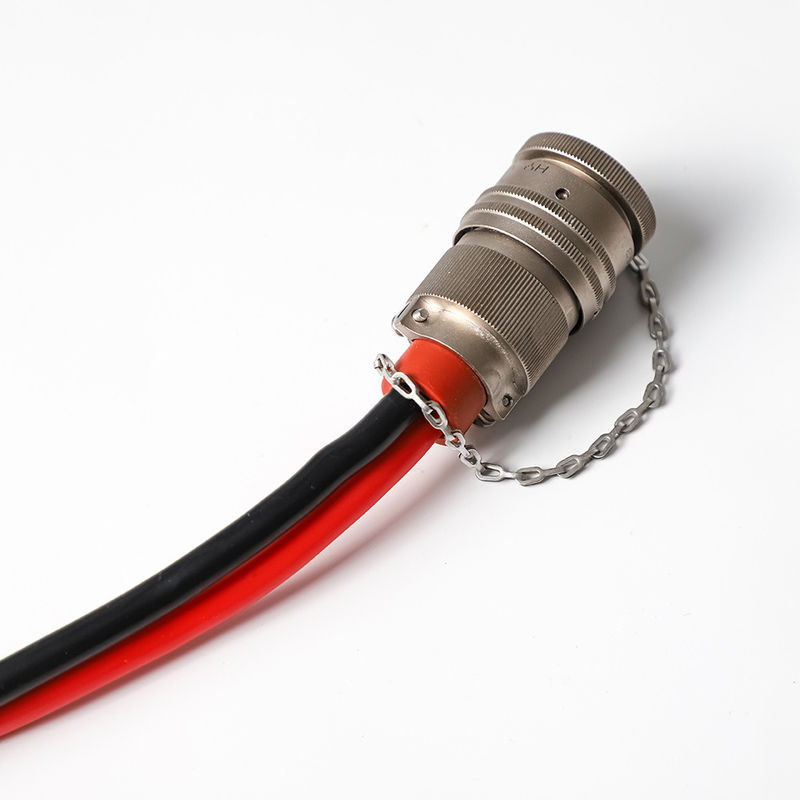

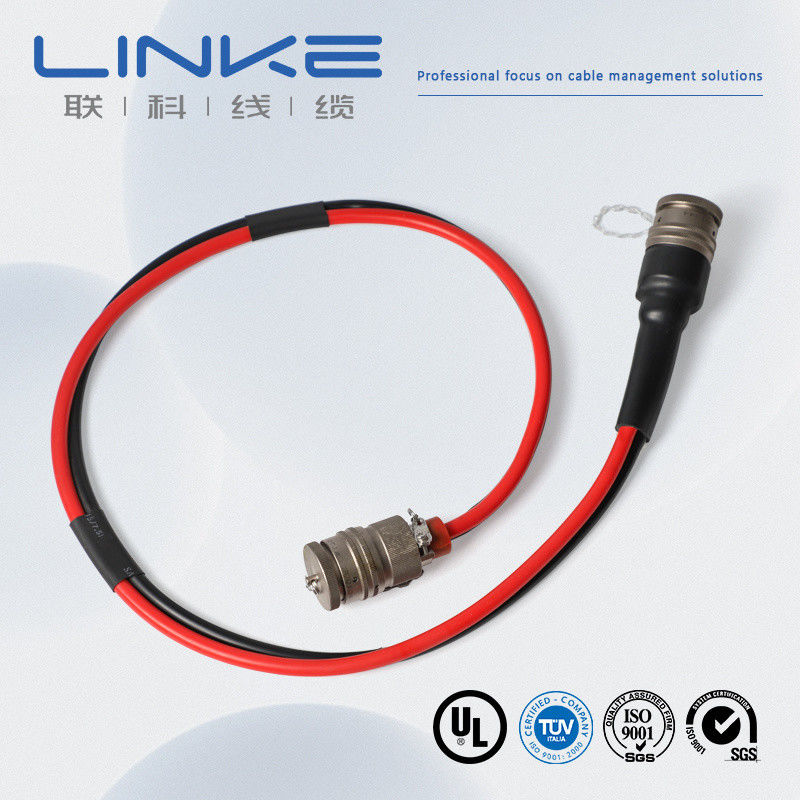

EV Flexible Cable 1500V Battery Wiring Harness with UL Certificate Close-up view of EV Flexible Cable 1500V Battery Wiring Harness
Kabel Fleksibel EV dengan IEC 62196-2 dan SAE J1772
Merek LINKE Penampang (mm²) 0.01-500mm²
Ukuran Kawat (AWG) [misalnya, 24AWG, 28AWG] Konduktor Tembaga berlapis timah /tembaga telanjang, berdasarkan persyaratan klien
Bahan isolasi PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya Bahan Jaket [PVC/PU/Karet/Anyaman/dll.]
Sertifikasi RoHS/REACH/UL/CE/IP68/dll Panjang Kustom [misalnya, 1m, 3 kaki, 5m ±5% toleransi]
Jenis Kabel [Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] Perisai [Berpelindung/Tidak berpelindung/Anyaman Pelindung]
Impedansi [misalnya, 75Ω (untuk kabel koaksial)] Pencetakan/Logo [Teks/Label/Logo, maks. 20 karakter]
Radius Tekuk [misalnya, ≥5× diameter kabel] Rating Arus [misalnya, 5A]
Rating Tegangan [misalnya, 30V AC/DC] Bahan Konektor [Berlapis emas/Berlapis nikel/Kuningan/dll.]
Konektor [misalnya, USB Tipe-C, Jack 3.5mm, RJ45] Jaket XLPE atau PE atau KARET PVC
Waktu Pengiriman 7-14 hari setelah konfirmasi pesanan Warna [Hitam/Putih/Merah/Pantone Kustom/dll.]
suhu Minus-70°C hingga 350°C (-70°C ~ 350°C) Paket Gulungan/kotak/pelat/Kustom
Layanan Pendukung multicolumn {3}{l}{kabel kustom, solusi ujung ke ujung, termasuk pemotongan presisi, pengikatan, dan pemasangan lug (tentukan bahan, misal, tembaga/berlapis nikel)

Kabel Fleksibel EV dengan IEC 62196-2 dan SAE J1772

Laboratorium Independen•Peralatan Pengujian Lengkap•Kontrol Kualitas Penuh

Kami menguji setiap produk dengan standar ketat untuk memastikan kualitas unggul dan kinerja yang andal.



Tidak.

Item Uji

Kondisi Uji

Persyaratan Uji

Data Uji

Hasil

1

Inspeksi Struktur

1. Sesuai dengan tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata

Sesuai dengan tabel ukuran kawat

Lihat catatan uji

Lulus

2

Kejut Termal

Lilitkan sampel pada batang besi berukuran tertentu, masukkan ke dalam oven penuaan pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar selama minimal 30 menit, lalu amati sampel

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

3

Deformasi Panas

1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Masukkan sampel dan perlengkapan uji ke dalam oven penuaan untuk pemanasan awal pada suhu tertentu selama 1 jam3. Masukkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama

1. Sampel tidak boleh retak oleh kolom tekanan atau mengekspos konduktor2. Pengurangan ketebalan ≤ 50%

Lihat catatan uji

Lulus

4

FT2

Aplikasikan nyala api standar pada ketinggian 125mm sekali

1. Nyala api tidak boleh merambat di sepanjang panjangnya2. Nyala api tidak boleh menyebar ke bahan mudah terbakar di dekatnya

Lihat catatan uji

Lulus

5

Penuaan

1. Ambil lima bagian selubung sepanjang 200mm2. Masukkan spesimen ke dalam oven penuaan pada suhu 158°C selama 168 jam3. Setelah mengeluarkan spesimen, letakkan pada suhu kamar 23±5°C selama 16 jam, lalu uji perpanjangan putus dan kekuatan tarik

1. Perpanjangan sebelum penuaan ≥ 300%, perpanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1.41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan

Lihat catatan uji

Lulus

6

Tekuk Dingin

Simpan sampel di kotak suhu rendah pada suhu tertentu selama 4 jam, lilitkan sampel pada batang besi berukuran tertentu dengan lilitan tertentu, selesaikan lilitan dalam waktu 30 detik setelah sampel dikeluarkan dari kotak suhu rendah

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

7

Resistansi Konduktor

Ukur resistansi konduktor inti satu meter dengan meter resistansi DC

Pada 20°C, resistansi 8AWG ≤ 2.23Ω/km

Lihat catatan uji

Lulus

Teknologi kabel Linke (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan

menyediakan solusi profesional untuk Kabel & Kawat, terutama untuk

pelanggan industri yang berbeda. Ini berisi:



Kabel robot humanoid,

Kabel daya/kabel data AI,

Kabel semikonduktor/kabel otomatis industri,

Kabel sensor,

Kabel energi baru,

Kabel kecantikan medis,

Kabel kawat UL,



Linke Cable memiliki kemampuan pengembangan produk dan kemampuan teknis yang beragam untuk mendukung beragam

kebutuhan pelanggan. Kami telah memperoleh otorisasi produk berikut:UL 758,CCC,RoHs,REACH,CE; Kami

telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015(Semua produk); ISO 13485

(Alat dan instrumen medis),IATF 16949(Industri Otomotif)



Informasi Produsen

Produsen kawat dan kabel Linke Cable Technology Co., Ltd adalah pemasok kabel terkemuka di Tiongkok dengan pengalaman lebih dari 10 tahun dalam R&D, produksi, dan pemasaran kawat dan kabel. Kami berspesialisasi dalam:

  • Kabel pengisi daya EV
  • Kabel medis
  • Kabel silikon
  • Kabel otomotif
  • Solusi kabel kustom
Sertifikasi Kami
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664

ISO9001 dan ISO13485, TS16949
CNR - Bahan Kawat Peralatan
Kabel Tunggal Berinsulasi PVC Ekstrusi, terukur 105°C, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral PVC Ekstrusi, terukur 105°C, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral TPU Ekstrusi, terukur 80°C, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
1. Apakah Anda produsen atau perusahaan dagang?

Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal hingga akhir. Selamat datang untuk mengunjungi kami. Kami akan menjemput Anda di Shenzhen.

2. Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?

Sampel gratis untuk Anda. Klien baru diharapkan membayar biaya kurir.

3. Berapa Jumlah Pesanan Minimum Anda?

Biasanya 100m. Namun, kabelnya sangat berat. Sebaiknya Anda memesan jumlah yang sesuai untuk menghindari ongkos kirim yang tinggi. Transportasi laut adalah pilihan terbaik.
