Parameter Struktural
| Kategori |
Spesifikasi Kawat |
Referensi Saat Ini (A) |
Diameter (mm) |
| UL: MALAM,EVT 600V |
3*16AWG |
12 |
10.8 |
|
3*14AWG |
16 |
13.4 |
|
3*12AWG |
23 |
14.2 |
|
3*10AWG |
32 |
16.2 |
|
3*16AWG+1*18AWG |
12 |
11.4 |
|
3*14AWG+1*18AWG |
16 |
13.6 |
|
3*12AWG+1*18AWG |
23 |
14.3 |
|
3*10AWG+1*18AWG |
32 |
15.9 |
|
3*8AWG+1*18AWG |
46 |
21.8 |
|
2*8AWG+10AWG+18AWG |
46 |
20.9 |
|
2*6AWG+8AWG+18AWG |
63 |
23.1 |
|
2*4AWG+6AWG+18AWG |
75 |
26.5 |
|
2*2AWG+4AWG+18AWG |
100 |
30.1 |
|
3*16AWG+2*18AWG |
12 |
12.1 |
|
3*14AWG+2*18AWG |
16 |
13.9 |
|
3*12AWG+2*18AWG |
23 |
15.0 |
|
3*10AWG+2*18AWG |
32 |
16.6 |
|
2*8AWG+10AWG+2*18AWG |
46 |
21.9 |
|
2*6AWG+8AWG+2*18AWG |
63 |
24.8 |
| UL:EVJE,EVJT 300V |
3*16AWG |
12 |
8.2 |
|
3*14AWG |
16 |
9.0 |
|
3*12AWG |
23 |
10.1 |
|
3*16AWG+1*18AWG |
12 |
8.8 |
|
3*14AWG+1*18AWG |
16 |
9.5 |
|
3*12AWG+1*18AWG |
23 |
11.2 |
|
3*16AWG+2*18AWG |
12 |
9.5 |
|
3*14AWG+2*18AWG |
16 |
12.1 |
|
3*12AWG+2*18AWG |
23 |
13.2 |
Spesifikasi Teknis
| Karakteristik Listrik |
Sifat Fisik |
| Tegangan terukur:DC 1000V |
Kekuatan tarik:≥20MPa |
| Nilai suhu:Jaket -40~90ºC |
Pemanjangan:≥300% |
| Isolasi -40~125ºC |
Kondisi lanjut usia:110±1ºC*168 jam |
Maks. resistansi konduktor (20ºC):
A:0,242Ω/km B:0,78Ω/km C:4,95Ω/km D&E:26Ω/km |
Persen kekuatan tarik asli:≤±30% |
Ketahanan Tegangan Isolasi (Inti A & B, 10m):
AC 2.5kV/5 menit, arus bocor≤5mA |
Tes api:GB/T 18380.12-2008 |
Ketahanan tegangan kabel yang telah selesai (Inti A hingga A & B, 10m):
AC 3.5kV/15 menit, arus bocor≤5mA |
Uji pelapukan buatan:GB/T 33594 |
| Minimal. Resistensi isolasi (20ºC, Inti A hingga A&B):500MΩ.km |
Kendaraan bergulir:Persyaratan dan metode pengujian harus konsisten dengan GB/T 20234.1-2015 7.21 |

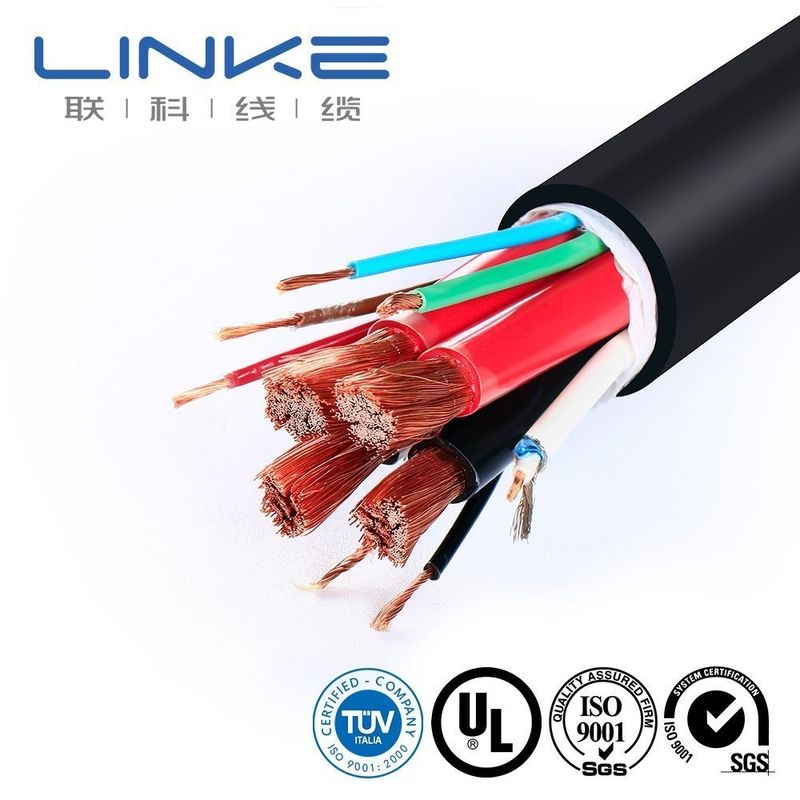

Konstruksi Kabel
- Konduktor:Kawat tembaga anil telanjang yang fleksibel
- Isolasi:Silikon
- Pilihan jaket:Hitam, Oranye, Merah atau Kuning Biru, berinsulasi tunggal & ganda
- Ukuran SQ MM (gaya Eropa):4 mm persegi hingga 240 mm persegi
- Ukuran AWG (gaya Amerika Utara):0AWG-10AWG
- Kisaran suhu:-60°C hingga 200°C
Opsi Kustomisasi Produk
| Merek |
LINKE |
Penampang (mm²) |
0,01-500mm² |
| Pengukur Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Kaleng/tembaga telanjang, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
Perisai |
[Perisai Terlindung/Tidak Terlindung/Kepang] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Percetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tikungan |
[misalnya, diameter kabel ≥5*] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis emas/berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
Kemasan |
Gulung/kotak/piring/Kustom |
| Layanan Pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan, crimping, dan pemasangan lug yang presisi (sebutkan bahannya, misalnya, berlapis tembaga/nikel) |
Laboratorium Independen • Peralatan Pengujian Lengkap • Kendali Mutu Penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas unggul dan kinerja yang dapat diandalkan.
Kontrol & Pengujian Kualitas
| TIDAK. |
Barang Tes |
Kondisi Tes |
Persyaratan Tes |
Data Uji |
Hasil |
| 1 |
Inspeksi Struktur |
1. Patuhi tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata |
Patuhi tabel ukuran kawat |
Lihat catatan pengujian |
Lulus |
| 2 |
Kejutan Termal |
Lilitkan sampel pada batang besi dengan ukuran tertentu, masukkan ke dalam oven tua pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar minimal 30 menit, kemudian amati sampel. |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Lulus |
| 3 |
Deformasi Panas |
1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Tempatkan sampel dan perlengkapan uji dalam oven tua untuk pemanasan awal pada suhu yang ditentukan selama 1 jam3. Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama |
1. Sampel tidak boleh retak oleh kolom tekanan atau konduktor terbuka2. Pengurangan ketebalan ≤ 50% |
Lihat catatan pengujian |
Lulus |
| 4 |
FT2 |
Oleskan api standar pada ketinggian 125mm satu kali |
1. Nyala api tidak boleh menjalar sepanjang api2. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya |
Lihat catatan pengujian |
Lulus |
| 5 |
Penuaan |
1. Ambil lima bagian sarung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158℃ selama 168 jam3. Setelah benda uji dikeluarkan, letakkan pada suhu kamar 23±5℃ selama 16 jam, kemudian uji perpanjangan putus dan kuat tarik. |
1. Pemanjangan sebelum penuaan ≥ 300%, pemanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1,41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan |
Lihat catatan pengujian |
Lulus |
| 6 |
Tikungan Dingin |
Simpan sampel dalam kotak bersuhu rendah pada suhu tertentu selama 4 jam, anginkan sampel pada batang besi berukuran tertentu dengan putaran tertentu, lilitan lengkap dalam waktu 30 detik setelah sampel dikeluarkan dari kotak bersuhu rendah |
Tidak ada retakan pada permukaan sampel |
Tidak ada retakan |
Lulus |
| 7 |
Resistensi Konduktor |
Ukur resistansi konduktor inti satu meter dengan pengukur resistansi DC |
Pada 20℃, resistansi 8AWG ≤ 2,23Ω/km |
Lihat catatan pengujian |
Lulus |
Teknologi kabel Linke (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan
memberikan solusi profesional pada Cable&Wire, khususnya untuk
pelanggan industri yang berbeda. Ini berisi:
Kabel robot humanoid,
Kabel daya AI/kabel data,
Kabel semikonduktor/kabel otomatis industri,
Kabel sensor,
Kabel energi baru,
Kawat kecantikan medis,
kabel kawat UL,
Linke Cable memiliki kemampuan pengembangan produk yang terdiversifikasi dan kemampuan teknis untuk mendukung diversifikasi
kebutuhan pelanggan. Kami telah memperoleh otorisasi produk berikut: UL 758,CCC,RoHs,REACH,CE; Kami
telah memperoleh sistem manajemen mutu berikut: ISO 9001-2015 (Semua produk); ISO 13485
(Peralatan dan instrumen medis), IATF 16949 (Industri otomotif)
Profil Produsen
Produsen kawat dan kabel Linke Cable Technology Co., Ltd adalah pemasok kabel terkemuka di Tiongkok dengan pengalaman lebih dari 10 tahun di bidang Litbang, produksi dan pemasaran produk kawat dan kabel. Kami mengkhususkan diri dalam menyediakan berbagai kabel dan solusi kabel khusus di seluruh dunia, termasuk:
- Kabel pengisi daya EV
- Kabel medis
- Kabel silikon
- Kabel pegas
- Kabel dikepang
- Kabel lobus kembar
- kawat UL
- Kabel otomotif
Di Linke Cable, kami menggunakan pendekatan antar insinyur untuk mengembangkan kabel yang lebih baik bagi pelanggan dan meningkatkan kualitas hidup.
Sertifikasi kami
- UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
- UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587, UL2835, UL20279, UL20886, UL21664
- ISO9001 dan ISO13485, TS16949
- CNR- Bahan Pengkabelan Peralatan
- Tunggal Berisolasi PVC Ekstrusi, dengan rating 105ºC, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
- Kabel Berjaket Non-integral PVC Ekstrusi, dengan rating 105ºC, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
- Kabel Berjaket Non-integral TPU Ekstrusi, dengan rating 80ºC, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
