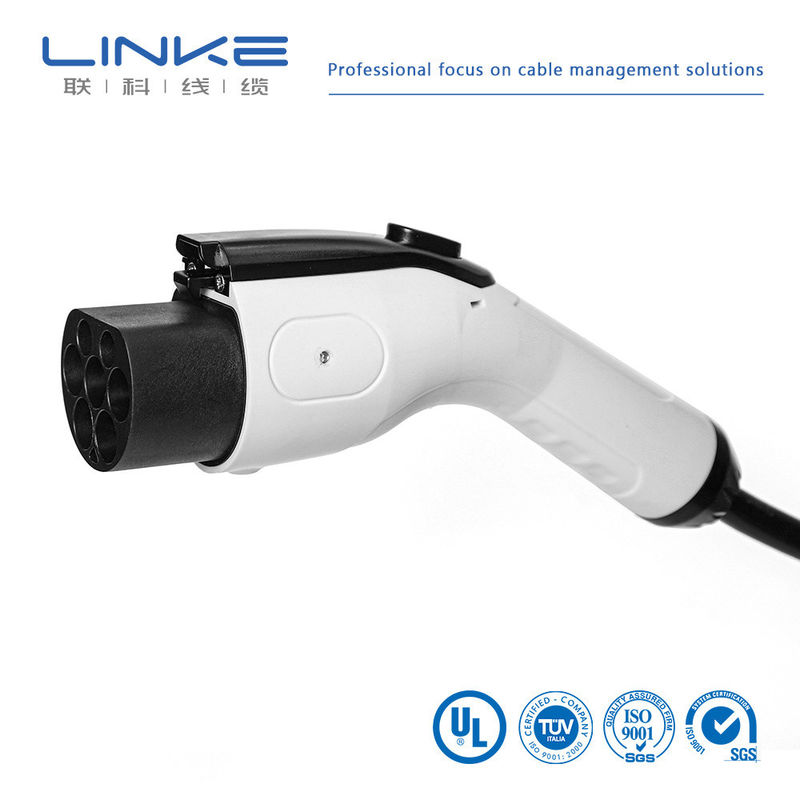

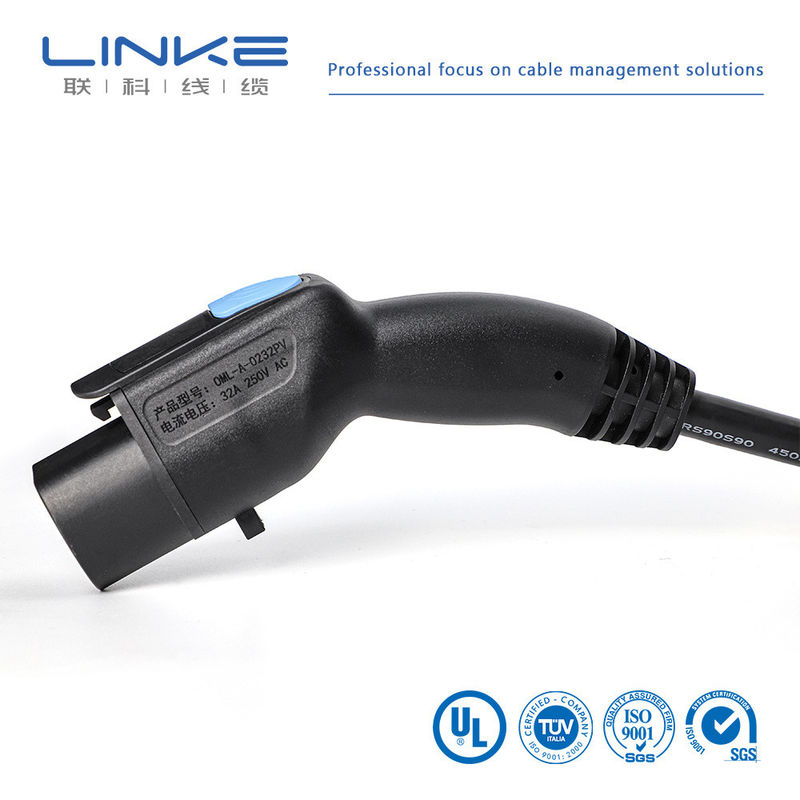

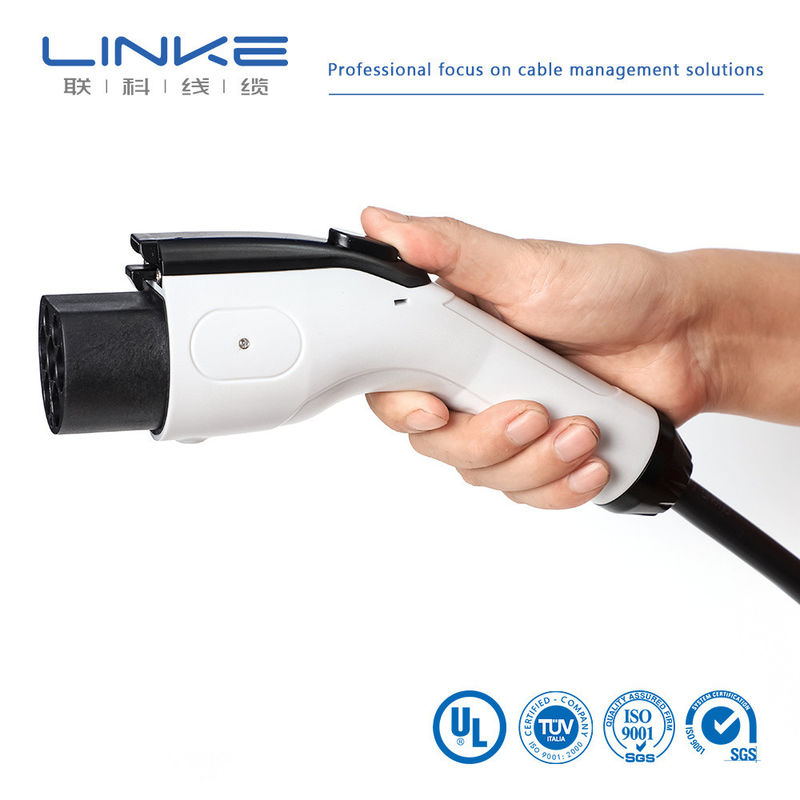

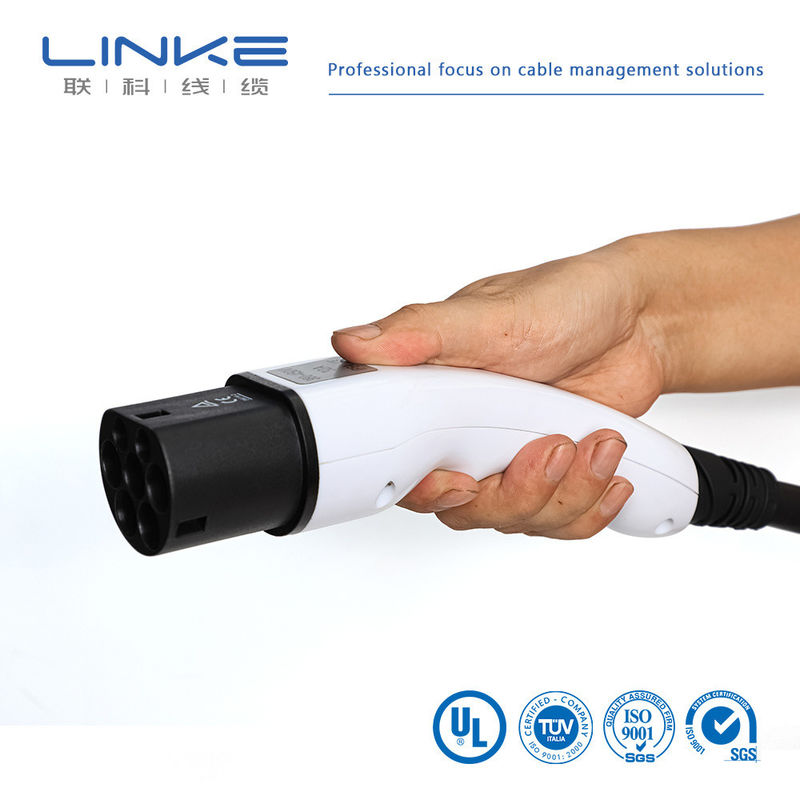

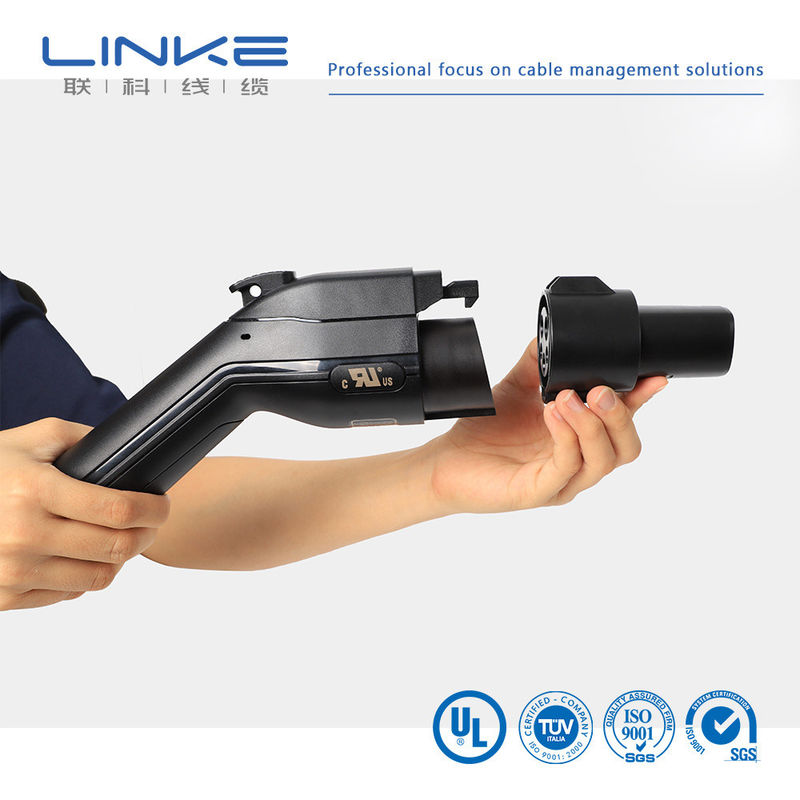

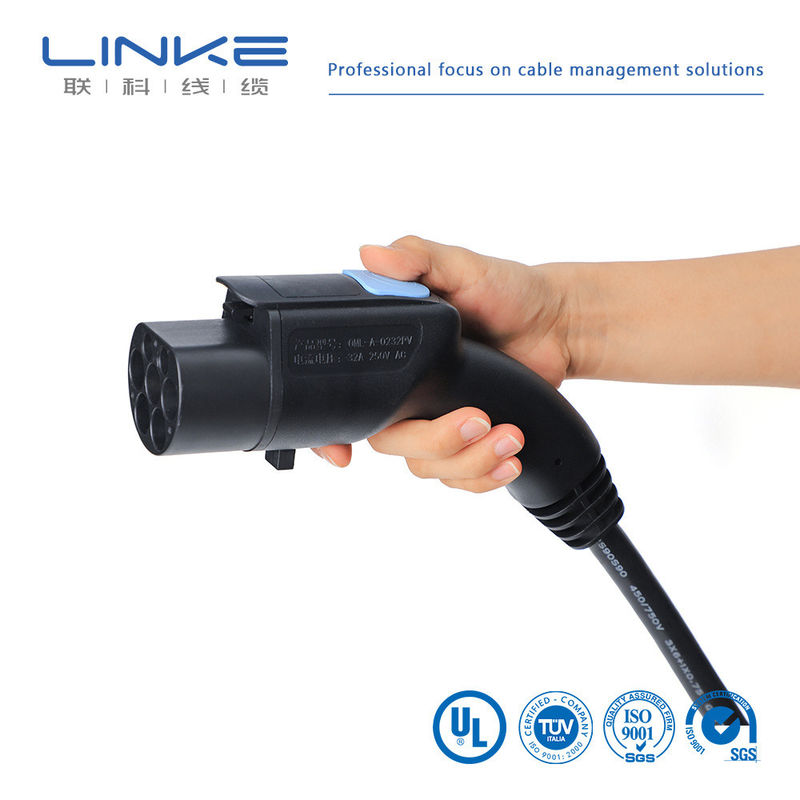

Pengisian Kendaraan Kabel pengisian EV AC 32A 7kw 16A 3.5kw
Ringkasan Produk
Kabel pengisian AC kami sesuai dengan standar IEC 62196-1:2022 dan IEC 62196-2:2022, menampilkan desain ergonomis yang sangat baik dan penampilan profesional.Produk ini menawarkan perlindungan yang unggul dengan peringkat IP67 untuk konektor kendaraan dan peringkat IP54 ketika dipasangkan dengan soket kendaraan. Dibangun dengan terminal paduan tembaga dengan plating perak, bahan shell termoplastik kelas V0, dengan panjang kawat yang dapat disesuaikan dan opsi arus nominal.
Spesifikasi Teknis
Tegangan nominal:
220V AC (single-phase) / 380V AC (triphase)
Listrik nominal:
16A, 32A
Suhu lingkungan:
-35oC sampai 55oC
Kelembaban Lingkungan:
5% sampai 95%
Peringkat Perlindungan IP:
IP67 (konektor kendaraan); IP54 (kombinasi dengan soket atau konektor)
Bahan lapisan luar kabel:
TPE
Rincian Struktur Kabel
Single-phase 16A:
3*2,5mm2 + 1*0,75mm2 OD = 11mm
Fase tunggal 32A:
3*6mm2 + 1*0.75mm2 OD = 13,5mm
Tiga fase 16A:
5*2,5mm2 + 1*0,75mm2 OD = 13,5mm
Tiga fase 32A:
5*6mm2 + 1*0.75mm2 OD = 16,5mm
Kekuatan penempatan/penarik balik:
10N-100N
Kendaraan Drive Over Rating:
10000N
Terminal koneksi:
Perunggu, berlapis perak
Resistensi isolasi:
≥ 100MΩ
Kekuatan dielektrik:
2000VAC 1 menit
Siklus Masukan/Pengeluaran:
>10000
Data teknis kabel
| Jenis |
EV-KABLE |
Tanda tangan pelanggan |
| Kelas Kabel |
-40oC~+125oC 1500V |
|
| Standar |
GB/T 25087/ISO 14572 |
|
| Kode Kabel |
Ukuran kabel (mm2) |
Konduktor |
Tanah liat yang terbuat dari besi |
Bahan Kabel Jacket |
Struktur tembaga (mm) |
OD Tembaga Tunggal (m) |
Tulang belulang tembaga |
Bahan |
Kabel OD (mm) |
Ketebalan standar (mm) |
Warna |
Resistensi konduktor 20oC (mΩ/m) |
| Pengukuran ini dapat dilakukan dengan cara: |
0.5mm2 |
Tembaga |
16/(0.20±0.008) |
0.10TD |
≥ 85% |
XLPE |
4.20 ± 0.15 |
0.70 |
Hitam/Kustomisasi |
≤37.1 |
|
|
| Keterangan: |
0.75mm2 |
24/(0.20±0.008) |
0.10TD |
4.50±0.15 |
0.70 |
≤ 24.7 |
|
|
|
|
|
|
| Keterangan: |
1 mm2 |
32/(0.20±0.008) |
0.10TD |
4.80±0.15 |
0.80 |
≤ 18.5 |
|
|
|
|
|
|
| Keterangan: |
1.5mm2 |
49/(0.20±0.008) |
0.127TD |
5.20 ± 0.15 |
0.80 |
≤ 12.7 |
|
|
|
|
|
|
| Kekuatan yang dibutuhkan |
2.5mm2 |
49/(0.25±0.008) |
0.10TD |
5.60 ± 0.20 |
0.70 |
≤ 7.60 |
|
|
|
|
|
|
| TEVB400-XX-140 |
4mm2 |
133/(0.20±0.008) |
0.15TD |
7.30±0.20 |
0.90 |
≤4.71 |
|
|
|
|
|
|
| Keterangan: |
6mm2 |
190/(0.20±0.008) |
0.127TD |
7.70±0.20 |
0.90 |
≤3.14 |
|
|
|
|
|
|
| Keterangan: |
8mm2 |
259/(0.20±0.008) |
0.15TD |
8.50±0.20 |
1.00 |
≤ 2.38 |
|
|
|
|
|
|
| Teva10-XX-051 |
10mm2 |
323/(0.20±0.008) |
0.15TD |
9.60 ± 0.30 |
1.00 |
≤ 1.82 |
|
|
|
|
|
|
| Teva16-XX-044 |
16mm2 |
513/(0.20±0.008) |
0.15TD |
10.90±0.30 |
1.00 |
≤ 1.16 |
|
|
|
|
|
|
| Teva25-XX-042 |
25mm2 |
798/(0.20±0.008) |
0.15TD |
13.50±0.30 |
1.20 |
≤ 0.743 |
|
|
|
|
|
|
| Teva35-XX-043 |
35mm2 |
1121/(0.20±0.008) |
0.15TD |
14.50±0.30 |
1.20 |
≤ 0.527 |
|
|
|
|
|
|
| Teva50-XX-050 |
50mm2 |
1596/(0.20±0.008) |
0.15TD |
17.00±0.40 |
1.30 |
≤ 0.368 |
|
|
|
|
|
|
| Teva70-XX-054 |
70mm2 |
2257/(0.20±0.008) |
0.20TD |
21.00 × 0.50 |
1.30 |
≤ 0.259 |
|
|
|
|
|
|
| Teva95-XX-014 |
95mm2 |
1887/(0.254±0.008) |
0.20TD |
22.0±0.40 |
1.60 |
≤ 0.196 |
|
|
|
|
|
|
| Teva120-XX-016 |
120mm2 |
2368/(0.254±0.008) |
0.20TD |
27.00±1.0 |
1.60 |
≤ 0.153 |
|
|
|
|
|
|
Cetak: Kabel EV "mm3 -40oC ~ + 125oC 1500V DC N ATENSION Kabel LINKE Tegangan Tinggi->XLPE<
| Merek |
Di sebelah kiri |
Bagian lintas (mm2) |
0.01-500mm2 |
| Wire Gauge (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga kaleng/tembaga kosong, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lain |
Bahan Jaket |
[PVC/PU/Karet/Bread/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang yang disesuaikan |
[misalnya, 1m, 3ft, 5m ± 5% toleransi] |
| Jenis Kabel |
[Medical/Power/Audio/Coaxial/Electrical/Automotive/Energy storage//etc.] |
Perisai |
[Dibelindung/Tidak dilindung/Pelapis Perisai] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial) ] |
Pencetakan/Logo |
[Teks/Label/Logo, maksimal 20 karakter] |
| Radius Lipat |
[misalnya, diameter kabel ≥ 5*] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Nomor tegangan |
[misalnya, 30V AC/DC] |
Bahan konektor |
[Dilapisi emas/dilapisi nikel/tembaga/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau PVC KAUT |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[ Hitam / Putih / Merah / Custom Pantone / dll ] |
| suhu |
Minus -70°C sampai 350°C ((-70°C ~ 350°C) |
Paket |
Gulung/kotak/piring/Kustom |
| Layanan pendukung |
kabel khusus, solusi ujung ke ujung, termasuk pemotongan yang tepat, crimping dan pemasangan lug (tentukan bahan,misalnya,tembaga/nikel plated) |
Sertifikasi Mutu
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR - Bahan kabel peralatan
PVC terekstrusi terisolasi tunggal, berupa 105oC, 1000V, Kelas I, Kelompok A, B, atau AB, FT1 dan/atau FT2
Kabel PVC non-integral Jacketed yang diekstrusi, dengan nilai 105°C, 1000V, Kelas I, Kelas I atau Kelas I/II, Grup A, B atau AB, FT1 dan/atau FT2
Kabel Jacket TPU Non-Integral yang diekstrusi, diberi rating 80°C, 300V, Kelas I, Kelas I atau Kelas I/II, Kelompok A, B atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
- Apakah Anda produsen atau perusahaan perdagangan?
Kami adalah produsen profesional. kami dapat mengontrol pesanan Anda dari awal sampai akhir. selamat datang untuk mengunjungi kami. kami akan menjemput Anda di Shenzhen.
- Bagaimana aku bisa mendapatkan sampel untuk menguji kualitasmu?
Sampelnya gratis untuk Anda. Pelanggan baru diharapkan membayar biaya kurir.
- Berapa jumlah pesanan minimummu?
biasanya 100m. namun, kabelnya sangat berat. sebaiknya Anda memesan jumlah yang sesuai untuk menghindari kargo yang tinggi. transportasi laut adalah pilihan terbaik.
- Bisakah aku mendapatkan diskon?
Itu tergantung pada jumlah Anda. Kami dapat memberikan diskon dan membayar pengiriman. Silakan hubungi kami.
- Apakah perusahaan Anda menerima produksi OEM?
Ya, kami bisa mencetak nama perusahaan Anda, dan kami bahkan kustomisasi kartu kualitas untuk mempromosikan perusahaan Anda.
