(EVSE) (Kabel pengisi daya DC, dengan colokan pengisi daya kendaraan dan ujung kabel bebas, digunakan untuk mengisi daya kendaraan listrik (EV) dengan cepat melalui soket kendaraan CCS 2, yang digunakan untuk memasangnya di stasiun pengisian daya kendaraan listrik (EVSE)
Spesifikasi Produk
(Konektor Kendaraan CCS-2)2
1. (Jenis dan deskripsi colokan)
Jenis Produk Dasar Tegangan/Arus Terukur Spesifikasi Kabel Diameter luar (mm)
E121-40531X 80A 1000V 2×16+16+6×0.75 ∅18.5±0.5
E121-40631X 125A 1000V 2×35+16+6×0.75 ∅24.0±0.6
E121-41331X 150A 1000V 2×50+25+6×0.75 ∅28.0±0.8
E121-40731X 200A 1000V 2×70+35+6×0.75 ∅33.0±0.8
E121-40831X 250A 1000V 2×70(73)+35+6×0.75 ∅33.5±0.8
2. Deskripsi Produk):
> iec62196 - 3 - 2016 (Standar:IEC62196-3-2016)；
> Kinerja kedap air keseluruhan konektor lebih tinggi
dari IP67)；
(Desain penampilan produk
baru, produk sesuai dengan rekayasa manusia, pegangan nyaman,
nyaman saat dioperasikan;)
> ( Resistansi kontak dan kenaikan suhu pin dan ferrule masih memenuhi
persyaratan IEC62196-2016 setelah 10.000 siklus；
> (Desain struktur internal
produk ringkas tetapi tidak sederhana, yang sesuai dengan kebutuhan produksi aktual)；

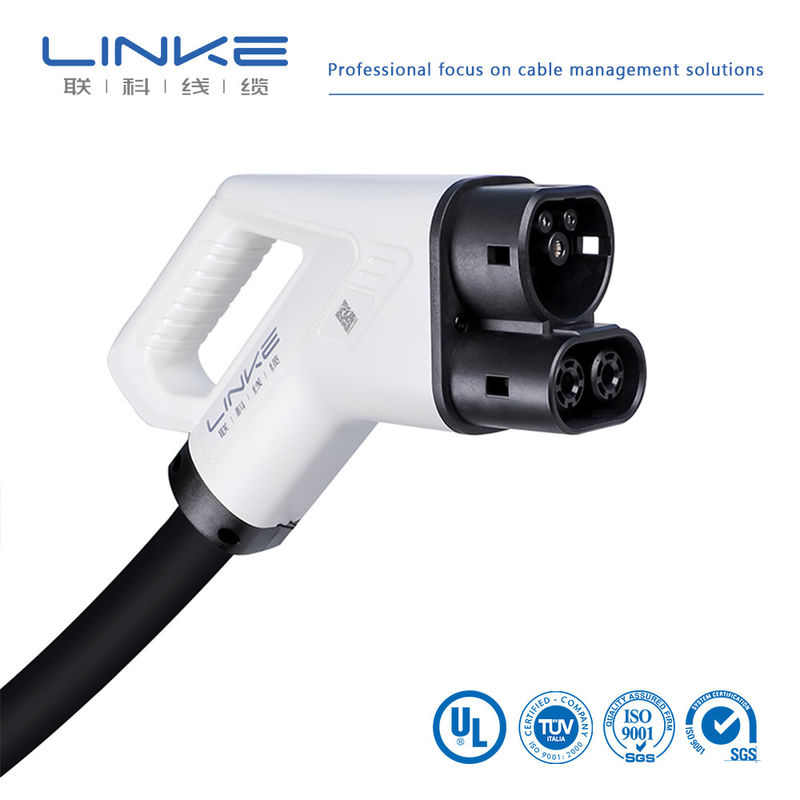

Konektor Kendaraan CCS-2
(Bahan selubung menggunakan plastik rekayasa tingkat tinggi baru, di lingkungan yang keras
masih dapat mempertahankan stabilitas dan fungsionalitas produk).
3.(Spesifikasi teknis)
(Properti Listrik)
> (Tegangan Terukur) 1000V DC
> (Arus Terukur) 80A/125A/150A/200A
> (Tegangan Tahan) 3500V AC,@＜5mA,&1min
> (Resistansi Isolasi) 1000MΩ@500V DC
> (Resistansi kontak) ≤3mΩ
>
(Frekuensi kerja) 50Hz
(Properti Mekanis)
> (Gaya penyisipan) ＜100N
> (Umur mekanis) ＞10000 次
(Lingkungan Operasi)
> (Rentang Suhu Operasi) -30℃～+50℃
> (Rentang Suhu Lingkungan) -30℃～+105℃
> (Kelas Polusi) 2
(Rating IP)
> (Tingkat perlindungan) (IP54 terpasang)
(IP55 terlepas)
Konektor Kendaraan CCS-2
(Ukuran)
(Informasi keselamatan):
(Pastikan colokan CCS-2 terpasang dengan benar di stasiun pengisian daya agar
tidak terjadi benturan, tergilas, atau situasi apa pun yang dapat membahayakan
kemampuan penggunaan sistem.
C=1500±3%Ω 0.5w
6.(Standar implementasi)
> IEC62196-1-2016
> IEC62196-3-2016
> EN61851-1-2014
> IEC 62893-4-2017
Konektor tidak cocok untuk membuat dan
memutus sirkuit listrik di bawah beban. Konektor harus dilengkapi
dengan interlock (perangkat penahan) setelah perakitan selesai.)
Merek
LINKE
| Penampang (mm²) |
0.01-500mm² |
Ukuran Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
| Konduktor |
Tembaga berlapis timah / tembaga telanjang, berdasarkan persyaratan klien |
Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya |
| Bahan Selubung |
[PVC/PU/Karet/Anyaman/dll.] |
Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
| Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
| Perisai |
[Berpelindung/Tidak berpelindung/Perisai Anyaman] |
Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
| Cetak/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
Radius Tekuk |
[misalnya, ≥5× diameter kabel] |
| Rating Arus |
[misalnya, 5A] |
Rating Tegangan |
[misalnya, 30V AC/DC] |
| Bahan Konektor |
[Berlapis emas/Berlapis nikel/Kuningan/dll.] |
Konektor |
[misalnya, USB Tipe-C, Jack 3,5mm, RJ45] |
| Selubung |
XLPE atau PE atau PVC RUBBER |
Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
| Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
| Paket |
Gulungan/kotak/pelat/Kustom |
Layanan Pendukung |
kabel kustom, solusi ujung ke ujung, termasuk pemotongan presisi, pengikatan, dan pemasangan lug (tentukan bahan, misal, tembaga/berlapis nikel) |
| Sertifikasi Kualitas |
Produk kami memenuhi standar internasional berikut: |
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR - Bahan Pengkabelan Peralatan
Kabel Tunggal Berisolasi PVC Ekstrusi, rating 105ºC, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berpelindung Non-integral PVC Ekstrusi, rating 105°C, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berpelindung Non-integral TPU Ekstrusi, rating 80°C, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal hingga akhir. Selamat datang untuk mengunjungi kami. Kami akan menjemput Anda di Shenzhen.
Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampel gratis untuk Anda. Klien baru diharapkan membayar biaya kurir.
Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100m. Namun, kabelnya sangat berat. Sebaiknya Anda memesan jumlah yang sesuai untuk menghindari ongkos kirim yang tinggi. Transportasi laut adalah pilihan terbaik.
Bisakah saya mendapatkan diskon?
Itu tergantung pada jumlah Anda. Kami dapat memberikan diskon dan menanggung ongkos kirim. Silakan hubungi kami.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda, dan kami bahkan menyesuaikan kartu kualitas untuk mempromosikan perusahaan Anda.
