Deskripsi Produk

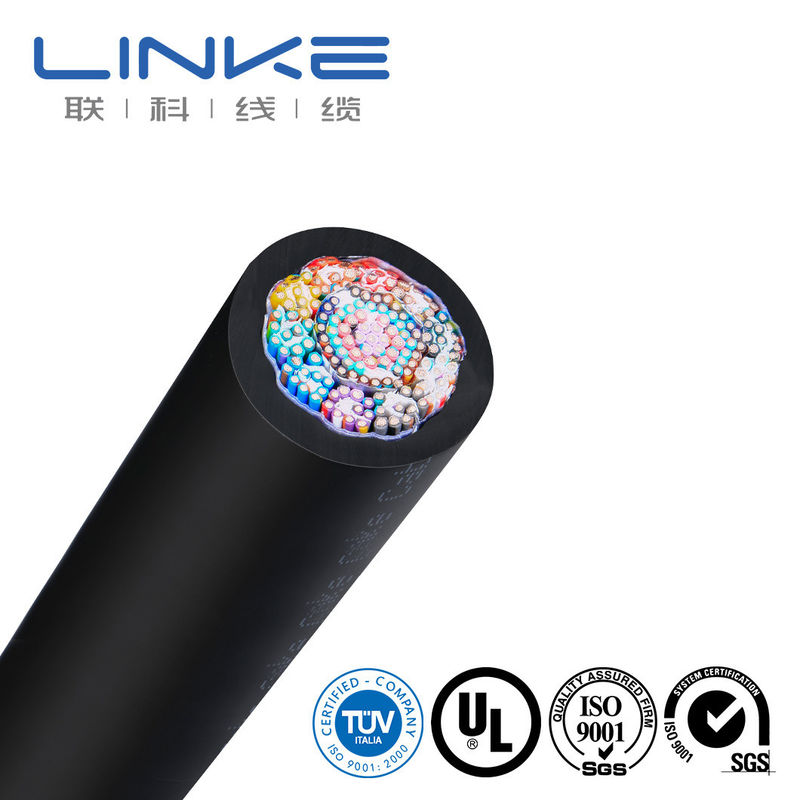

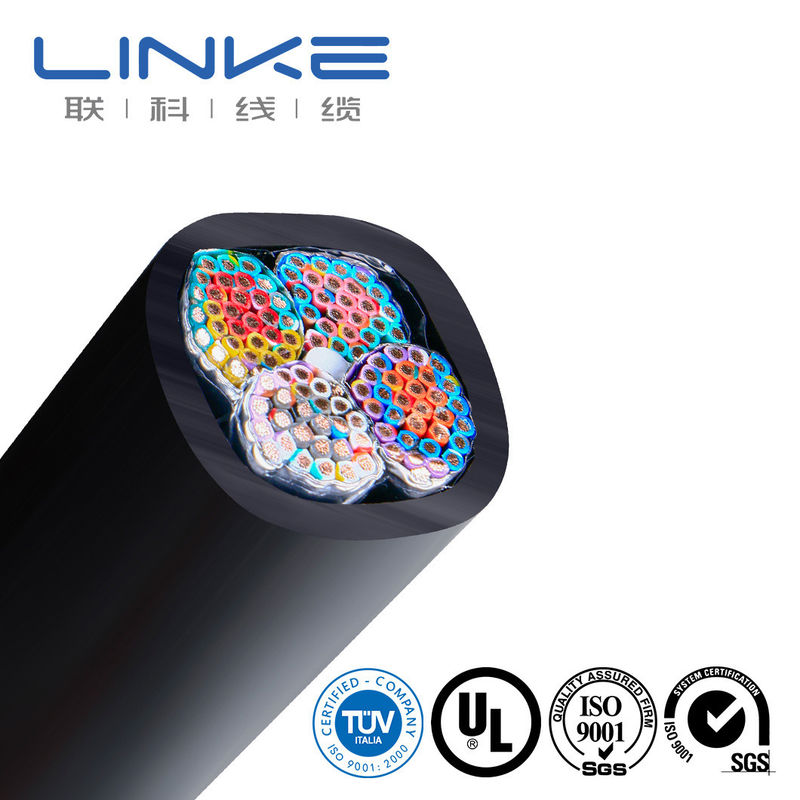

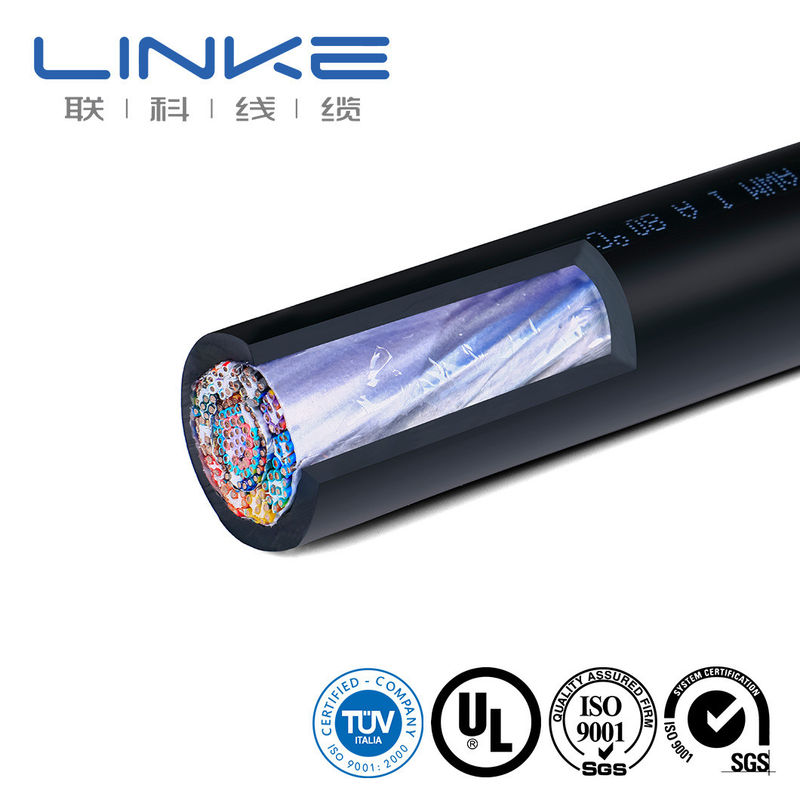

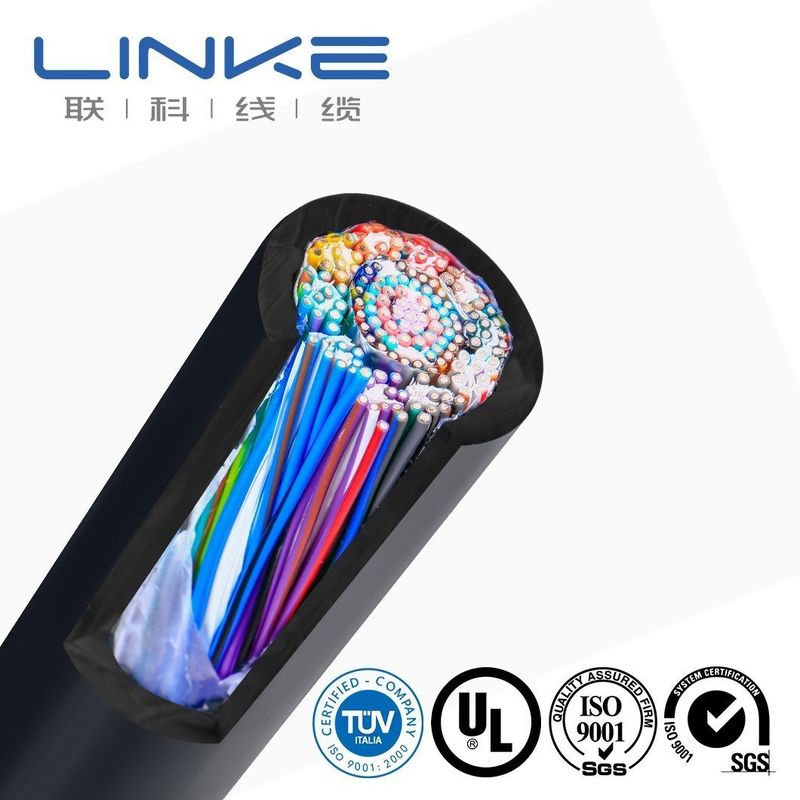

Kabel Otomotif Jalur Daya Elektronik Silikon Suhu Tinggi UL2464 Disesuaikan
Spesifikasi Produk
| Item |
Kabel Elektronik Silikon Suhu Tinggi UL Disesuaikan UL2464 |
| Konduktor |
Konduktor kawat tembaga timah halus terpilin |
| Isolasi |
Isolasi termoplastik bebas halogen khusus |
| Selubung luar |
Selubung termoplastik bebas halogen khusus |
| Jumlah Inti |
Multicore (Sesuai kebutuhan klien) |
| Tegangan Nominal |
Uo/U 300 V |
| Suhu |
80 ºC |
| Warna |
Opsional |
| Aplikasi |
Produk ini terutama cocok untuk kabel internal dan eksternal peralatan elektronik. Lapisan pelindung jala berdensitas tinggi dan konduktivitas tinggi memastikan kemampuan anti-gangguan yang kuat. Kabel dapat digunakan sebagai kawat pengukuran, inspeksi, dan kontrol, serta dalam set lengkap peralatan, sistem pemanas, AC, peralatan pendingin, peralatan otomatisasi kantor, dan pemrosesan data. |

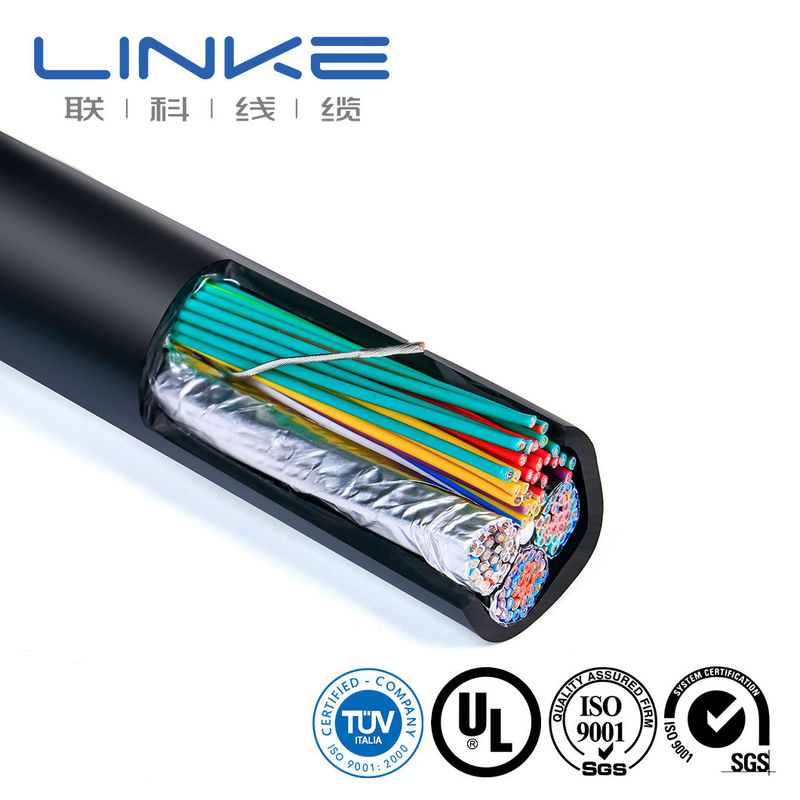

Konfigurasi Inti
| Inti A |
Konduktor: Kawat tembaga lunak timah 19/0.16 ±0.003mmx7C
Isolasi: PVC-001 (berbagai warna)
Formasi Kabel-1: (Inti A)
Bungkus: Pita PP berbusa W=6mm, &=0.080mmx1C (bungkus mewah) |
| Inti B |
Konduktor: Kawat tembaga lunak timah 19/0.20±0.003mmx11C
Isolasi: PVC-001 (berbagai warna) |
| Inti C |
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mmx18C
Isolasi: PVC-001 (berbagai warna) |
| Formasi Kabel-2 |
(Inti A+B+C)
Isian: Tali PP tahan api 10000D x 3C
Bungkus: Pita PP berbusa W=6mm, &=0.080mmx1C (bungkus mewah) |
| Inti D |
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mmx24C
Isolasi: PVC-001 (berbagai warna) |

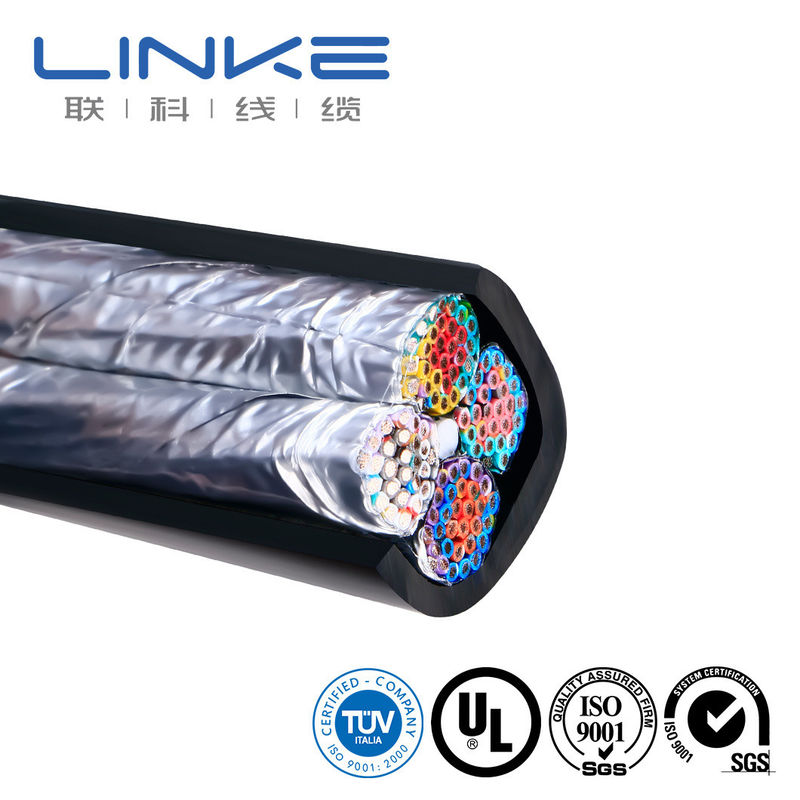

| Formasi Kabel-3 |
(Inti A+B+C+D)
Isian: Tali PP tahan api 10000D x2C
Bungkus: Mylar Bening W=42mm, &=0.025mmx1C
Ground: Kawat tembaga lunak timah 19/0.20±0.003mmx1C (ground antara mylar dan aluminium foil)
Bungkus: Aluminium sisi tunggal perak W=45mm, &=0.035mmx1C (sisi AL ke dalam) |
| Inti E |
Konduktor: Kawat tembaga lunak timah 19/0.20±0.003mmx2 set*10
Isolasi: PVC-001 (berbagai warna) |
| Inti G |
Konduktor: Kawat tembaga lunak timah 19/0.16±0.003mmx8 set*10
Isolasi: PVC-001 (berbagai warna) |
Kinerja Listrik 20°C
| Resistansi konduktor maksimum ohm/km |
59.4(22AWG) 36.7(20AWG) |
| Tegangan tahan AC kv/menit |
2.00 |
| Resistansi Isolasi Minimum M ohm/km |
10.00 |
| Uji percikan api (AC) kv |
3.00 |
Tentang Linke Cable Technology Co., Ltd
Produsen kabel dan kawat Linke Cable Technology Co., Ltd adalah pemasok kabel terkemuka di Tiongkok. Selama lebih dari 10 tahun terakhir, Linke Cable telah berfokus pada R&D, produksi, dan pemasaran kabel dan kawat. Linke menyediakan berbagai kabel & solusi kabel kustom untuk seluruh dunia. Kami berspesialisasi dalam kabel pengisi daya EV, kabel medis, kabel silikon, kabel pegas, kabel jalinan, kabel towlobe, kawat UL, kabel otomotif, dll.
Di Linke cable, kami percaya ada cara yang lebih baik untuk menghadirkan kabel yang lebih baik ke pasar. Kami menggunakan pendekatan insinyur-ke-insinyur untuk mengembangkan kabel yang lebih baik bagi pelanggan dan meningkatkan kualitas hidup seseorang.
| Merek |
LINKE |
Penampang (mm²) |
0.01-500mm² |
| Ukuran Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Timah /tembaga telanjang, berdasarkan persyaratan klien |
| Bahan isolasi |
PVC/TPU/Karet Silikon/PE/PP/XLPE/Nylon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan Energi//dll.] |
Pelindung |
[Terlindung/Tidak Terlindung/Pelindung Jalinan] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Pencetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Lentur |
[misalnya, ≥5× diameter kabel] |
Peringkat Arus |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis Emas/Berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3.5mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70°C hingga 350°C (-70°C ~ 350°C) |
Paket |
Gulungan/kotak/pelat/Kustom |
| Layanan Pendukung |
multicolumn {3}{l}{kabel kustom, solusi ujung ke ujung, termasuk pemotongan presisi, pengikatan, dan pemasangan lug (tentukan bahan, misal, tembaga/berlapis nikel) |
|
|
Laboratorium Independen•Peralatan Pengujian Lengkap•Kontrol Kualitas Penuh
Kami menguji setiap produk dengan standar ketat untuk memastikan kualitas unggul dan kinerja yang andal.
|
Tidak.
|
Item Uji
|
Kondisi Uji
|
Persyaratan Uji
|
Data Uji
|
Hasil
|
|
1
|
Inspeksi Struktur
|
1. Sesuai dengan tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata
|
Sesuai dengan tabel ukuran kawat
|
Lihat catatan uji
|
Lulus
|
|
2
|
Kejut Termal
|
Lilitkan sampel pada batang besi berukuran tertentu, masukkan ke dalam oven penuaan pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar selama minimal 30 menit, lalu amati sampel
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
3
|
Deformasi Panas
|
1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Masukkan sampel dan perlengkapan uji ke dalam oven penuaan untuk pemanasan awal pada suhu tertentu selama 1 jam3. Masukkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama
|
1. Sampel tidak boleh retak oleh kolom tekanan atau mengekspos konduktor2. Pengurangan ketebalan ≤ 50%
|
Lihat catatan uji
|
Lulus
|
|
4
|
FT2
|
Aplikasikan nyala api standar pada ketinggian 125mm sekali
|
1. Nyala api tidak boleh merambat di sepanjang panjangnya2. Nyala api tidak boleh menyebar ke bahan mudah terbakar di dekatnya
|
Lihat catatan uji
|
Lulus
|
|
5
|
Penuaan
|
1. Ambil lima bagian selubung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158°C selama 168 jam3. Setelah mengeluarkan spesimen, tempatkan pada suhu kamar 23±5°C selama 16 jam, lalu uji perpanjangan putus dan kekuatan tarik
|
1. Perpanjangan sebelum penuaan ≥ 300%, perpanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1.41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan
|
Lihat catatan uji
|
Lulus
|
|
6
|
Lenturan Dingin
|
Simpan sampel dalam kotak suhu rendah pada suhu tertentu selama 4 jam, lilitkan sampel pada batang besi berukuran tertentu dengan lilitan tertentu, selesaikan lilitan dalam waktu 30 detik setelah sampel dikeluarkan dari kotak suhu rendah
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
7
|
Resistansi Konduktor
|
Ukur resistansi konduktor inti satu meter dengan meter resistansi DC
|
Pada 20°C, resistansi 8AWG ≤ 2.23Ω/km
|
Lihat catatan uji
|
Lulus
|
Linke cable technology (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan
menyediakan solusi profesional untuk Kabel & Kawat, terutama untuk
pelanggan industri yang berbeda. Ini berisi:
Kabel robot humanoid,
Kabel daya/kabel data AI,
Kabel semikonduktor/kabel otomatis industri,
Kabel sensor,
Kabel energi baru,
Kabel kecantikan medis,
Kabel kawat UL,
Linke Cable memiliki kemampuan pengembangan produk dan kemampuan teknis yang beragam untuk mendukung beragam
kebutuhan pelanggan. Kami telah memperoleh otorisasi produk berikut:UL 758,CCC,RoHs,REACH,CE; Kami
telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015(Semua produk); ISO 13485
(Alat dan instrumen medis),IATF 16949(Industri Otomotif)
Sertifikasi Kualitas
Produk kami memenuhi standar internasional berikut:
UL1007, UL1185, UL1672, UL10070, UL10483, UL1015, UL1569, UL10012, UL10269 (Konduktor tunggal, isolasi termoplastik)
UL2095, UL2129, UL2468, UL2586, UL2725, UL20233, UL20280, UL20963, UL2103, UL2463, UL2517, UL2587
UL2835, UL20276, UL20549, UL21198, 2104, UL2464, UL2576, UL2661, UL2919, UL20279, UL20886, UL21664
ISO9001 dan ISO13485, TS16949
CNR - Bahan Kabel Peralatan
Kabel Tunggal Berinsulasi PVC Ekstrusi, diberi nilai 105°C, 1000V, Kelas I, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral PVC Ekstrusi, diberi nilai 105°C, 1000V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Kabel Berjaket Non-integral TPU Ekstrusi, diberi nilai 80°C, 300V, Kelas I, Kelas atau Kelas I/II, Grup A, B, atau AB, FT1 dan/atau FT2
Pertanyaan yang Sering Diajukan
1. Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional. Kami dapat mengontrol pesanan Anda dari awal hingga akhir. Selamat datang untuk mengunjungi kami. Kami akan menjemput Anda di Shenzhen.
2. Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampel gratis untuk Anda. Klien baru diharapkan membayar biaya kurir.
3. Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100m. Namun, kabelnya sangat berat. Sebaiknya Anda memesan jumlah yang sesuai untuk menghindari ongkos kirim yang tinggi. Transportasi laut adalah pilihan terbaik.
4. Bisakah saya mendapatkan diskon?
Itu tergantung pada kuantitas Anda. Kami dapat memberikan diskon dan menanggung ongkos kirim. Silakan hubungi kami.
5. Apakah perusahaan Anda menerima produksi OEM?
Ya, kami dapat mencetak nama perusahaan Anda, kami bahkan menyesuaikan kartu kualitas untuk mempromosikan perusahaan Anda.
