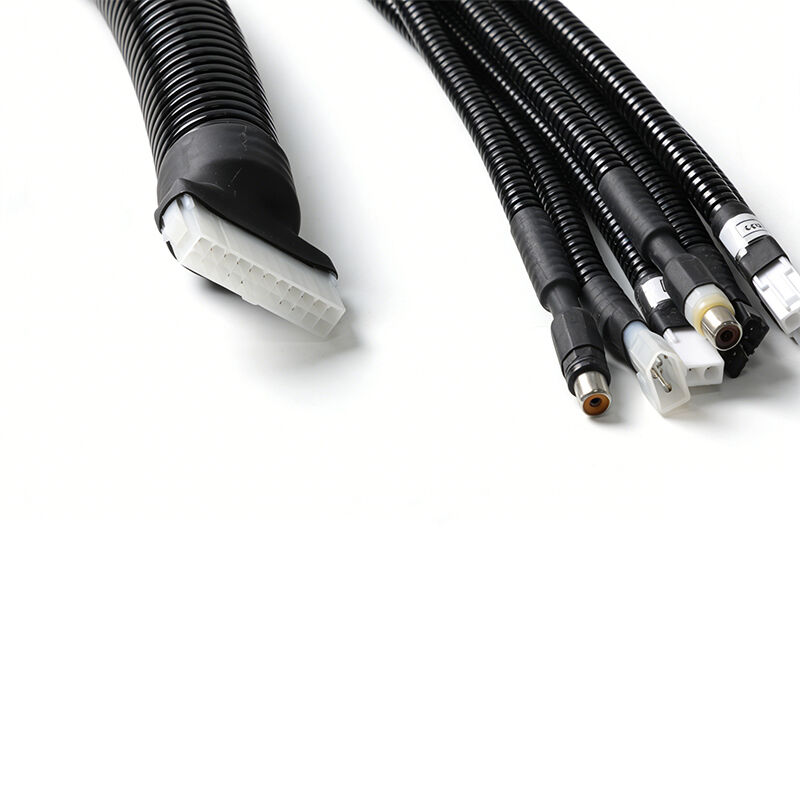

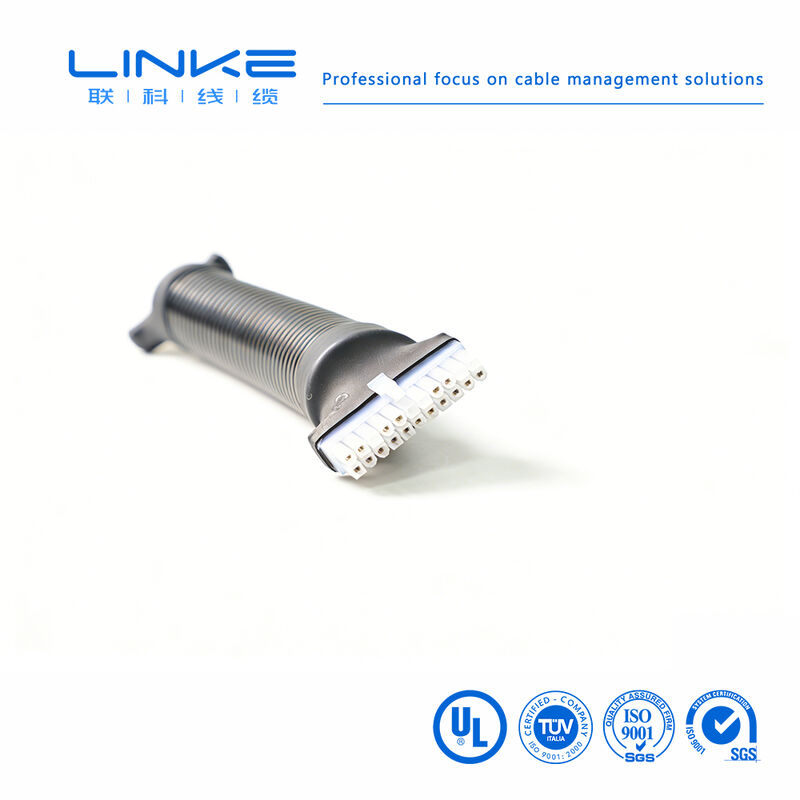

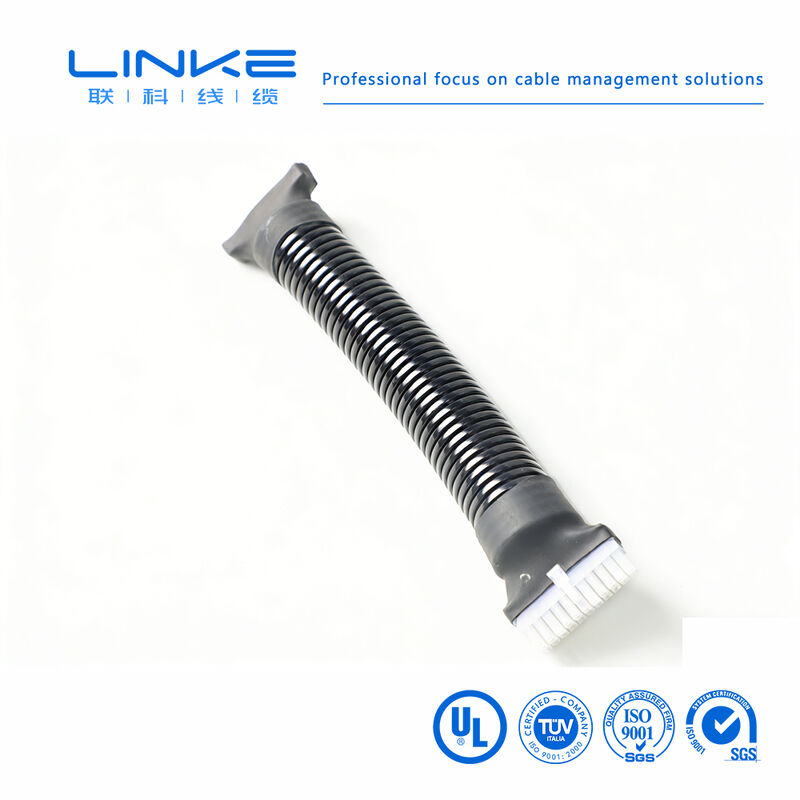

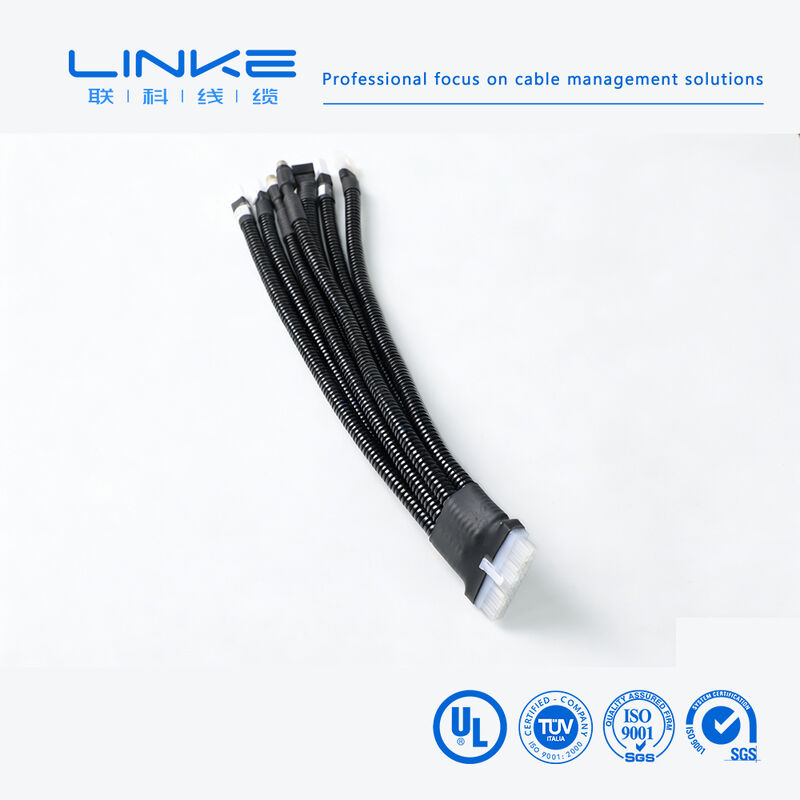

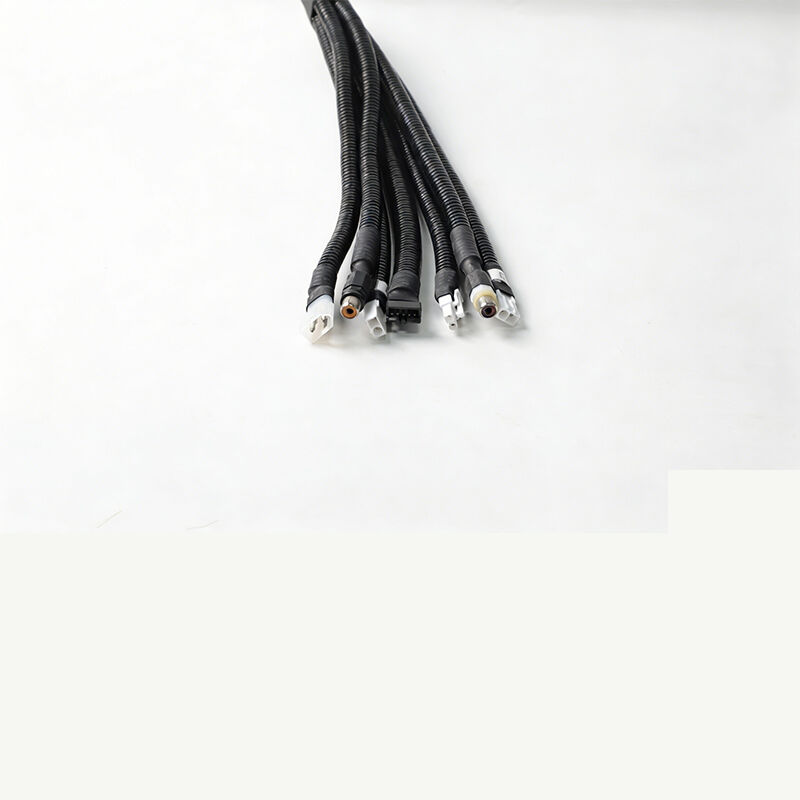

Pemasangan Kabel Listrik yang Disesuaikan

TIDAK.

Barang Tes

Kondisi Tes

Persyaratan Tes

Data Uji

Hasil

1

Inspeksi Struktur

1. Patuhi tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata

Patuhi tabel ukuran kawat

Lihat catatan pengujian

Lulus

2

Kejutan Termal

Lilitkan sampel pada batang besi dengan ukuran tertentu, masukkan ke dalam oven tua pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar minimal 30 menit, kemudian amati sampel.

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

3

Deformasi Panas

1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Tempatkan sampel dan perlengkapan uji dalam oven tua untuk pemanasan awal pada suhu yang ditentukan selama 1 jam3. Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama

1. Sampel tidak boleh retak oleh kolom tekanan atau konduktor terbuka2. Pengurangan ketebalan ≤ 50%

Lihat catatan pengujian

Lulus

4

FT2

Oleskan api standar pada ketinggian 125mm satu kali

1. Nyala api tidak boleh menjalar sepanjang api2. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya

Lihat catatan pengujian

Lulus

5

Penuaan

1. Ambil lima bagian sarung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158℃ selama 168 jam3. Setelah benda uji dikeluarkan, letakkan pada suhu kamar 23±5℃ selama 16 jam, kemudian uji perpanjangan putus dan kuat tarik.

1. Pemanjangan sebelum penuaan ≥ 300%, pemanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1,41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan

Lihat catatan pengujian

Lulus

6

Tikungan Dingin

Simpan sampel dalam kotak bersuhu rendah pada suhu tertentu selama 4 jam, anginkan sampel pada batang besi berukuran tertentu dengan putaran tertentu, lilitan lengkap dalam waktu 30 detik setelah sampel dikeluarkan dari kotak bersuhu rendah

Tidak ada retakan pada permukaan sampel

Tidak ada retakan

Lulus

7

Resistensi Konduktor

Ukur resistansi konduktor inti satu meter dengan pengukur resistansi DC

Pada 20℃, resistansi 8AWG ≤ 2,23Ω/km

Lihat catatan pengujian

Lulus
