Kabel Pengisi Daya EV UL 40A 50A 3x8AWG+1x18AWG
Spesifikasi Listrik
- Nilai saat ini: 16A
- Tegangan kerja: 250V AC
- Resistansi isolasi: >1000MΩ
- Kenaikan suhu termal: <50K
- Menahan tegangan: 2000V
- Suhu kerja: -30℃ hingga +50℃
- Sesuai dengan Standar Kabel Pengisi Daya Kendaraan Listrik IEC 62196-2
Ikhtisar Produk

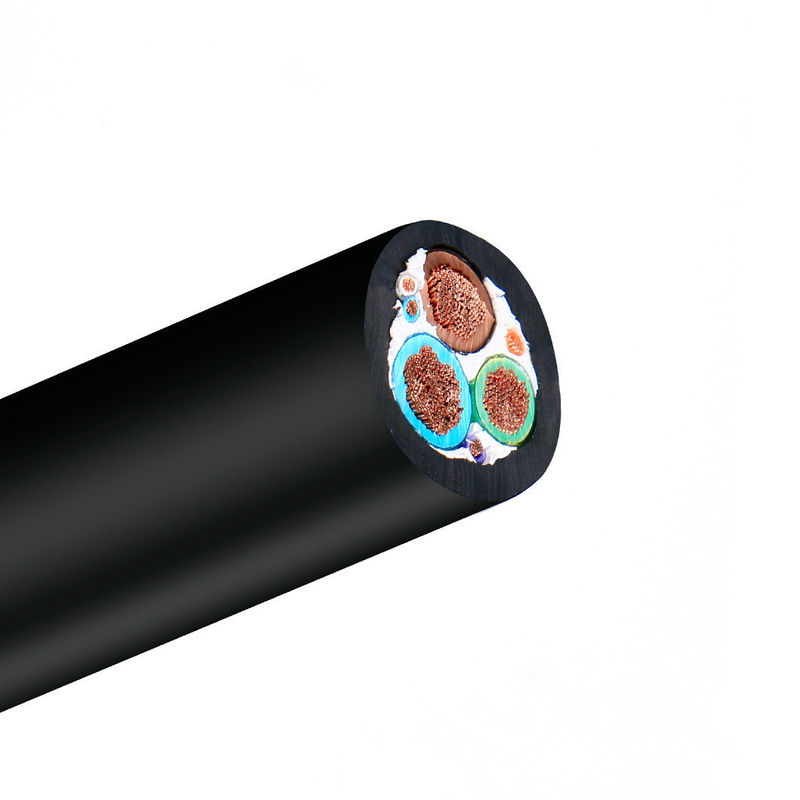

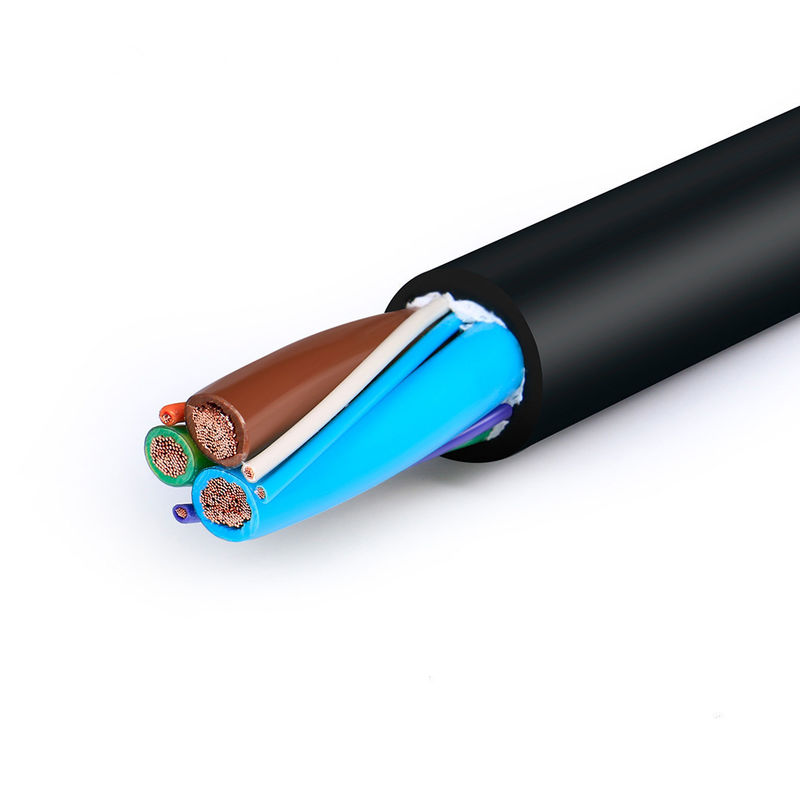

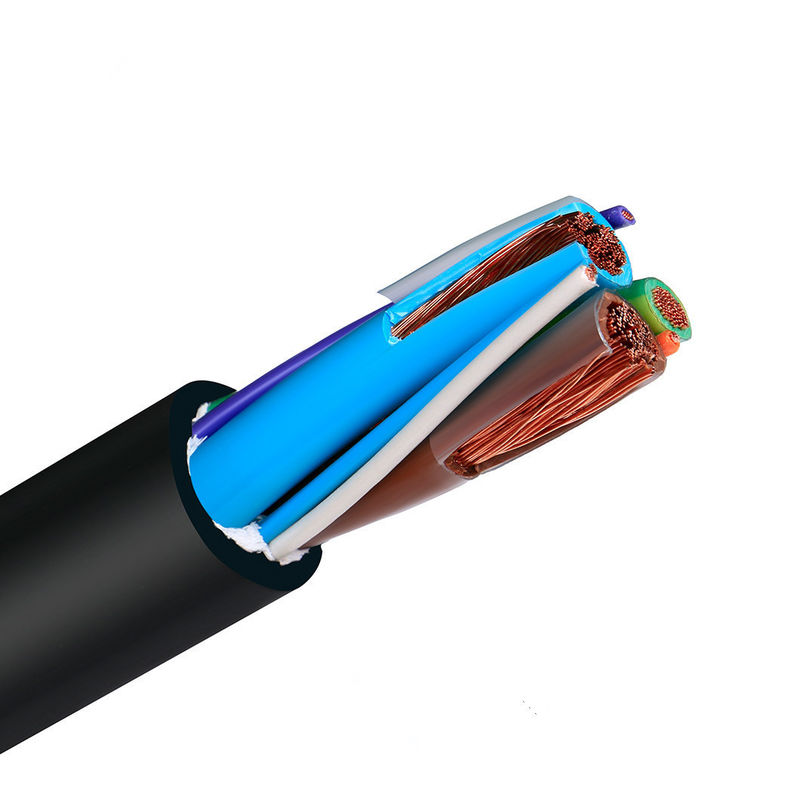

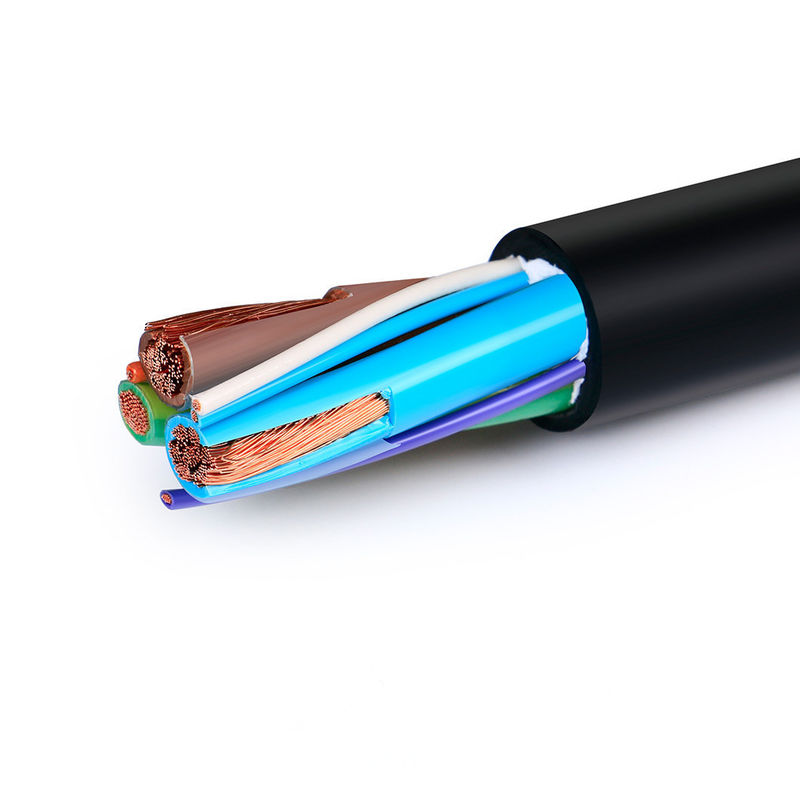

Kabel pengisi daya kendaraan listrik 32A fase tunggal standar UL 3*10AWG+1*18AWG
Kabel pengisi daya EV adalah kabel fleksibel yang menghubungkan kendaraan listrik ke stasiun pengisian daya atau stopkontak. Menampilkan konduktor tembaga bebas oksigen berkualitas tinggi untuk konduktivitas yang sangat baik, bahan isolasi TPE yang lembut dan tahan lama, dan selubung TPE berkinerja tinggi dengan ketahanan cuaca, toleransi suhu tinggi/rendah, dan ketahanan gesekan. Kabel ini menawarkan fleksibilitas, elastisitas, kemampuan lentur yang tinggi, dan mempertahankan kinerja pada suhu rendah tanpa pengerasan.
Spesifikasi Teknis
| Komponen |
Spesifikasi |
| Konduktor |
Bahan: Tembaga telanjang
Suhu terukur: -40℃ hingga 105℃
Tegangan terukur: 300V; 600V atau 1000V |
| Isolasi |
Bahan: TPE atau PVC
Warna: Hitam, Putih, Hijau/Kuning
Uji Api: Metode pengujian VW-1 per UL 2556
Radius lentur minimum: ≥5*OD
Tegangan dielektrik: 1,5kVac/1 menit per UL 2556
Pembengkokan dingin: -40℃/4 jam tanpa retak per UL 2556
Kejutan termal: 150℃/1 jam tanpa retak per UL 2556 |
| Isian |
Bahan: kawat PP
Ketahanan minyak: IRM902, perpanjangan tarik 60℃/168 jam ≥70% nilai tidak terikat |
| Tape |
Bahan: kain bukan tenunan
Kekuatan tekan: S≤12AWG 4,45kN, 12AWG＜S≤2AWG 11,1kN, 2AWG＜S 15,6kN |
| Sarung |
Bahan: TPE atau PVC
Warna: Hitam atau Oranye
Ketahanan cuaca: uji lampu busur xenon 720 jam, tidak ada retak
Kepatuhan lingkungan: RoHS 2.0 dan REACH |
| Merek |
LINKE |
Penampang (mm²) |
0,01-500mm² |
| Pengukur Kawat (AWG) |
[misalnya, 24AWG, 28AWG] |
Konduktor |
Tembaga Kaleng/tembaga telanjang, berdasarkan kebutuhan klien |
| Bahan isolasi |
PVC/TPU/Karet silikon/PE/PP/XLPE/Nylon/lainnya |
Bahan Jaket |
[PVC/PU/Karet/Jalinan/dll.] |
| Sertifikasi |
RoHS/REACH/UL/CE/IP68/dll |
Panjang Kustom |
[misalnya, 1m, 3 kaki, 5m ±5% toleransi] |
| Jenis Kabel |
[Medis/Daya/Audio/Koaksial/Listrik/Otomotif/Penyimpanan energi//dll.] |
Perisai |
[Perisai Terlindung/Tidak Terlindung/Kepang] |
| Impedansi |
[misalnya, 75Ω (untuk kabel koaksial)] |
Percetakan/Logo |
[Teks/Label/Logo, maks. 20 karakter] |
| Radius Tikungan |
[misalnya, diameter kabel ≥5×] |
Peringkat Saat Ini |
[misalnya, 5A] |
| Peringkat Tegangan |
[misalnya, 30V AC/DC] |
Bahan Konektor |
[Berlapis emas/berlapis Nikel/Kuningan/dll.] |
| Konektor |
[misalnya, USB Tipe-C, Jack 3,5 mm, RJ45] |
Jaket |
XLPE atau PE atau KARET PVC |
| Waktu Pengiriman |
7-14 hari setelah konfirmasi pesanan |
Warna |
[Hitam/Putih/Merah/Pantone Kustom/dll.] |
| suhu |
Minus-70℃hingga 350℃(-70℃ ~ 350℃) |
Kemasan |
Gulung/kotak/piring/Kustom |
| Layanan Pendukung |
multikolom {3}{l}{kabel khusus, solusi ujung ke ujung, termasuk pemotongan presisi, crimping, dan pemasangan lug (tentukan materialnya, misalnya, berlapis tembaga/nikel) |
|
|
Laboratorium Independen•Peralatan Pengujian Lengkap•Kontrol Kualitas Penuh
Kami menguji setiap produk dengan standar yang ketat untuk memastikan kualitas unggul dan kinerja yang dapat diandalkan.
|
TIDAK.
|
Barang Tes
|
Kondisi Tes
|
Persyaratan Tes
|
Data Uji
|
Hasil
|
|
1
|
Inspeksi Struktur
|
1. Patuhi tabel ukuran kawat2. Ketebalan minimum ≥ 80% dari ketebalan rata-rata
|
Patuhi tabel ukuran kawat
|
Lihat catatan pengujian
|
Lulus
|
|
2
|
Kejutan Termal
|
Lilitkan sampel pada batang besi dengan ukuran tertentu, masukkan ke dalam oven tua pada suhu tertentu selama 1 jam, dinginkan sampel hingga suhu kamar minimal 30 menit, kemudian amati sampel.
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
3
|
Deformasi Panas
|
1. Ukur ketebalan sampel (tandai posisi pengukuran)2. Tempatkan sampel dan perlengkapan uji dalam oven tua untuk pemanasan awal pada suhu yang ditentukan selama 1 jam3. Tempatkan sampel di bawah kolom tekanan perlengkapan uji selama 1 jam4. Ukur kembali ketebalan sampel pada posisi yang sama
|
1. Sampel tidak boleh retak oleh kolom tekanan atau konduktor terbuka2. Pengurangan ketebalan ≤ 50%
|
Lihat catatan pengujian
|
Lulus
|
|
4
|
FT2
|
Oleskan api standar pada ketinggian 125mm satu kali
|
1. Nyala api tidak boleh menjalar sepanjang api2. Api tidak boleh menyebar ke bahan mudah terbakar di dekatnya
|
Lihat catatan pengujian
|
Lulus
|
|
5
|
Penuaan
|
1. Ambil lima bagian sarung sepanjang 200mm2. Tempatkan spesimen dalam oven penuaan pada suhu 158℃ selama 168 jam3. Setelah benda uji dikeluarkan, letakkan pada suhu kamar 23±5℃ selama 16 jam, kemudian uji perpanjangan putus dan kuat tarik.
|
1. Pemanjangan sebelum penuaan ≥ 300%, pemanjangan setelah penuaan ≥ 80% dari sebelum penuaan2. Kekuatan tarik sebelum penuaan > 1,41kg/mm², kekuatan tarik setelah penuaan ≥ 80% dari sebelum penuaan
|
Lihat catatan pengujian
|
Lulus
|
|
6
|
Tikungan Dingin
|
Simpan sampel dalam kotak bersuhu rendah pada suhu tertentu selama 4 jam, anginkan sampel pada batang besi berukuran tertentu dengan putaran tertentu, lilitan lengkap dalam waktu 30 detik setelah sampel dikeluarkan dari kotak bersuhu rendah
|
Tidak ada retakan pada permukaan sampel
|
Tidak ada retakan
|
Lulus
|
|
7
|
Resistensi Konduktor
|
Ukur resistansi konduktor inti satu meter dengan pengukur resistansi DC
|
Pada 20℃, resistansi 8AWG ≤ 2,23Ω/km
|
Lihat catatan pengujian
|
Lulus
|
Teknologi kabel Linke (DongGuan) Co. Ltd. berkonsentrasi pada R&D dan
memberikan solusi profesional pada Cable&Wire, khususnya untuk
pelanggan industri yang berbeda. Ini berisi:
Kabel robot humanoid,
Kabel daya AI/kabel data,
Kabel semikonduktor/kabel otomatis industri,
Kabel sensor,
Kabel energi baru,
Kawat kecantikan medis,
kabel kawat UL,
Linke Cable memiliki kemampuan pengembangan produk yang terdiversifikasi dan kemampuan teknis untuk mendukung diversifikasi
kebutuhan pelanggan. Kami telah memperoleh otorisasi produk berikut: UL 758,CCC,RoH,MENCAPAI,CE; Kami
telah memperoleh sistem manajemen mutu berikut:ISO 9001-2015(Semua produk); ISO 13485
(Peralatan dan instrumen medis),IATF 16949(Industri otomotif)
Kemampuan Perusahaan
Kami memiliki tim R&D yang kuat dengan 6 profesional teknik, masing-masing memiliki pengalaman lebih dari 10 tahun dalam teknologi kawat dan kabel. Departemen teknik kami menyediakan solusi kabel profesional untuk memastikan dukungan pelanggan yang akurat dan efektif. Departemen kendali mutu mencakup 10 spesialis yang secara ketat mengawasi setiap langkah mulai dari bahan masuk hingga pengiriman, menjamin kualitas produk 100%. Tim produksi kami terdiri dari lebih dari 50 profesional manufaktur berpengalaman.
Pertanyaan yang Sering Diajukan
Apakah Anda produsen atau perusahaan dagang?
Kami adalah produsen profesional. Kami mengelola pesanan Anda dari awal hingga akhir. Selamat datang untuk mengunjungi kami - kami menyediakan layanan penjemputan di Shenzhen.
Bagaimana saya bisa mendapatkan sampel untuk menguji kualitas Anda?
Sampel disediakan secara gratis. Pelanggan baru bertanggung jawab atas biaya kurir.
Berapa Jumlah Pesanan Minimum Anda?
Biasanya 100 meter. Namun, karena berat kabelnya, kami menyarankan untuk memesan dalam jumlah yang sesuai untuk meminimalkan biaya pengiriman. Transportasi laut merupakan pilihan yang paling ekonomis.
Bisakah saya mendapatkan diskon?
Diskon tersedia berdasarkan jumlah pesanan. Kami juga dapat menanggung biaya pengiriman. Silakan hubungi kami untuk detailnya.
Apakah perusahaan Anda menerima produksi OEM?
Ya, kami menawarkan layanan OEM termasuk mencetak nama perusahaan Anda dan kartu kualitas khusus untuk mempromosikan merek Anda.
