Standar referensi:UL 2263
UL No.:E364879
|
Konstruksi
|
Fitur
|
|
1. Konduktor
|
Suhu nominal:-50°C~105°C
|
|
Bahan: Tembaga
|
Tegangan nominal:1000V
|
|
2Isolasi
|
Resistensi konduktor ((pada 20°C):8AWG≤2.23Ω/km;10AWG≤3.51Ω/km;16AWG≤14.1Ω/km;Metode pengujian Sesuai dengan UL 2556
|
|
Bahan: TPE
|
15°C Resistensi isolasi:8AWG≥34Ω.m;10AWG≥34Ω.m;16AWG≥45Ω.m;Metode pengujian Sesuai dengan UL 2556
|
|
Cbau: Hitam,merah,hijau/kuning atau lainnya
|
Tegangan Dielektrik:4.0kVAC/ 1 menit(8AWG),3.0KV AC/ 1 menit(10AWG), 2.0KV AC/ 1 menit(16AWG)Tidak ada kerusakan..Metode pengujian Sesuai dengan UL 2556
|
|
3. Penuh
|
Radius lentur Min:≥6OD.
|
|
Bahan: benang kapas
|
Shock Panas:150°C/1h Tidak ada retakan Metode pengujian Sesuai dengan UL 2556
|
|
4.Tape
|
Uji api:FT1.Metode pengujian Sesuai dengan UL 2556
|
|
Bahan: Kain tenunan
|
Kekuatan tarik isolasi:Sebelum Penuaan 5.5Mpa;Setelah Penuaan(136°C/168H) ≥75% asli.Metode pengujian Sesuai dengan UL 2556
|
|
5.Sheath
|
Perpanjangan Isolasi:Sebelum Penuaan200%;Setelah Penuaan(136°C/168H) ≥75% asli.Metode pengujian Sesuai dengan UL 2556
|
|
Bahan: TPE
|
Kekuatan tarik jaket:Sebelum Penuaan 8.3Mpa;Setelah Penuaan(136°C/168H) ≥75% asli.Metode pengujian Sesuai dengan UL 2556
|
|
Warna: Hitam atau Oranye
|
Perpanjangan Jaket:Sebelum Penuaan200%;Setelah Penuaan(136°C/168H) ≥75% asli.Metode pengujian Sesuai dengan UL 2556
|
|
|
Uji lentur dingin:- 40°C/4H, tidak ada retakan.Metode pengujian Sesuai dengan UL 2556
|
|
|
Tes kejut panas:150°C/1H, tidak ada retakan.Metode pengujian Sesuai dengan UL 2556
|
|
Jenis
|
Ukuran & E
|
Ukuran jalur sinyal
|
Ampacity yang diizinkan @20°C ref lingkungan.
|
Lebih dari diameter Ref. mm
|
|
EVC 1001
|
10AGW/2+10AGW
|
22AGW ((20AGW/18AGW/16AGW) 0-6
|
32A
|
12.0±0.5
|
|
EVC 1002
|
9AGW/2+10AGW
|
40A
|
13.8±0.5
|
|
EVC 1003
|
8AGW/2+10AGW
|
48A
|
15.0±0.5
|
|
EVC 1004
|
6AGW/2+8AGW
|
80A
|
18.9±0.5
|
|
EVC 1005
|
3AGW/4+12AGW(14AGW/10AGW)
|
18AGW ((20AGW/22AGW) 0-8
|
170A ((200A)
|
28.3±1.0
|
|
EVC 1006
|
2AGW/4+12AGW(14AGW/10AGW)
|
200A ((250A)
|
31.0±1.0
|
|
EVC 1007
|
1/0AGW/4+12AGW(14AGW/10AGW)
|
300A-350A
|
36.5±1.0
|
|
EVC 1008
|
4AGW/2+14AGW
|
120A
|
21.0±1.0
|
|
EVC 1009
|
1AGW/4+14AGW
|
|
250A ((300A)
|
34.0±1.0
|
UL 2263 kabel pengisian EV (cocok untuk CCS1)
Standar referensi:UL 2263
UL No.:E364879
| Konstruksi |
Fitur |
| 1. Konduktor |
Suhu nominal:-40°C-105°C |
| Bahan: Tembaga |
Tegangan nominal: 300V; 600V atau 1000V |
| 2Isolasi |
Uji Api: Metode Uji VW-1 Sesuai dengan UL 2556 |
| Bahan: TPE |
Min: Radius lentur: ≥6*OD |
| Warna: Hitam,Merah,Hijau/Kuning atau lainnya |
Tegangan Dielektrik: 1.5kVac/1min. Tidak ada metode pengujian kerusakan Sesuai dengan UL 2556 |
| 3. Penuh |
Bending dingin:-40°C/4h Tidak ada retakan Metode pengujian Sesuai dengan UL 2556 |
| Bahan: benang kapas |
Shock Panas:150°C/1h Tidak ada retakan Metode pengujian Sesuai dengan UL 2556 |
| 4.Tape |
Tahan minyak:IRM902, 60°C/168h Tekanan dan Elongasi ≥ 70% Nilai tidak matang |
| Bahan: Kain tenunan |
Ketahanan Crush:S≤12AWG 4.45kN, 12AWG
|
| 5.Sheath |
Ketahanan Cuaca: 720 pada xenon arc weatherometer, Tidak ada retakan |
| Bahan: TPE |
Persyaratan Lingkungan:sesuai dengan RoHS |
| Warna: Hitam atau Oranye (bisa disesuaikan) |
|
| Jenis |
Ukuran |
Konduktor Stranded OD mm Ref. |
Maks. resistensi konduktor mΩ/m@20°C |
Ampacity yang diizinkan @20°C Ref lingkungan. |
Lebih dari diameter Ref. mm |
Pengemasan M/Reel (Ref.) |
| 600V atau 1000V EVE (TPE) |
3×16AWG |
1.5/1.2 |
14.1 |
12A |
10.8±0.5 |
1000m/700# |
| 3×14AWG |
1.9/1.2 |
8.88 |
16A |
11.8±0.5 |
800m/700# |
| 3×12AWG |
2.4/1.2 |
5.58 |
23A |
14.3±0.5 |
500m/700# |
| 3×10AWG |
3.0/1.2 |
3.51 |
32A |
15.6±0.5 |
500m/700# |
| 2×8AWG+10AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 3 × 16AWG + 1 × 18AWG |
1.5/1.2 |
14.1/22.4 |
12A |
11.4±0.5 |
800m/700# |
| 3 × 14AWG + 1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
13.5±0.5 |
500m/700# |
| 3 × 12AWG + 1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
14.5±0.5 |
500m/700# |
| 3 × 10AWG + 1 × 18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+18AWG |
4.3/3.0 |
2.23/3.51/22.4 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+18AWG |
5.4/4.3 |
1.40/2.23/22.4 |
63A |
23.4±0.8 |
400m/950# |
| 2×4AWG+6AWG+18AWG |
6.6/5.4 |
0.882/1.4/22.4 |
75A |
27.0±0.9 |
300m/950# |
| 3 × 16AWG + 2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
12.2±0.5 |
500m/700# |
| 3 × 14AWG + 2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
14.1±0.5 |
500m/700# |
| 3 × 12AWG + 2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
15.1±0.6 |
500m/700# |
| 3×10AWG + 2×18AWG |
3.0/1.2 |
3.51/22.4 |
32A |
15.8±0.6 |
500m/700# |
| 2×8AWG+10AWG+2×18AWG |
4.3/3.0 |
2.23/3.51 |
46A |
20.9±0.8 |
500m/950# |
| 2×6AWG+8AWG+2×18AWG |
5.4/4.3 |
1.40/2.23 |
63A |
23.4±0.8 |
400m/950# |
| 2×4AWG+6AWG+2×18AWG |
6.6/5.4 |
0.882/1.4 |
75A |
27.0±0.9 |
300m/950# |
| 2×2AWG+4AWG+2×18AWG |
8.2/6.6 |
0.555/0.882 |
100A |
30.5±1.0 |
400m/1200# |
| 2×1/0AWG+2AWG+4×16AGW |
10.5/8.2 |
0.349/0.555 |
200A |
38.0±1.0 |
250m/1200# |
|
2×3/0AWG+1/0AWG
(2×3/0AWG+4AWG+6X18AWG)
3/0AWG Garis tanah minimal 4AWG
|
13.05/10.5 |
0.219/0.349 |
260A |
45.0±1.0 |
150m/1200# |
| 4X1-0AWG+4AWG+6X18AWG |
10.4/6.5 |
0.351/0.882/23.6 |
300A/350A |
45.7±1.2 |
150m/1200# |
| 300V EVJE ((TPE) |
3×16AWG |
1.5/1.2 |
3.51/22.4 |
12A |
9.5±0.3 |
1200m/700# |
| 3×14AWG |
1.9/1.2 |
8.88/22.4 |
16A |
10.2±0.5 |
1000m/700# |
| 3×12AWG |
2.4/1.2 |
5.58/22.4 |
23A |
11.4±0.5 |
800m/700# |
| 3 × 16AWG + 1 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
10.5±0.5 |
1000m/700# |
| 3 × 14AWG + 1 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
11.1±0.5 |
80m/700# |
| 3 × 12AWG + 1 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
12.2±0.5 |
500m/700# |
| 3 × 16AWG + 2 × 18AWG |
1.5/1.2 |
3.51/22.4 |
12A |
11.3±0.5 |
800m/700# |
| 3 × 14AWG + 2 × 18AWG |
1.9/1.2 |
8.88/22.4 |
16A |
12.0±0.5 |
800m/700# |
| 3 × 12AWG + 2 × 18AWG |
2.4/1.2 |
5.58/22.4 |
23A |
13.1±0.5 |
500m/700# |
| Jumlah kabel sinyal dapat 0 ~ 6, atau lebih, spesifikasi konduktor kabel sinyal dapat 16AWG, 18AWG, 20AWG, 22AWG. |
Spesifikasi, ukuran, dan struktur produk di atas dapat diubah karena kemajuan teknologi. Spesifikasi serupa dapat dirancang dan diproduksi sesuai dengan kebutuhan pelanggan.

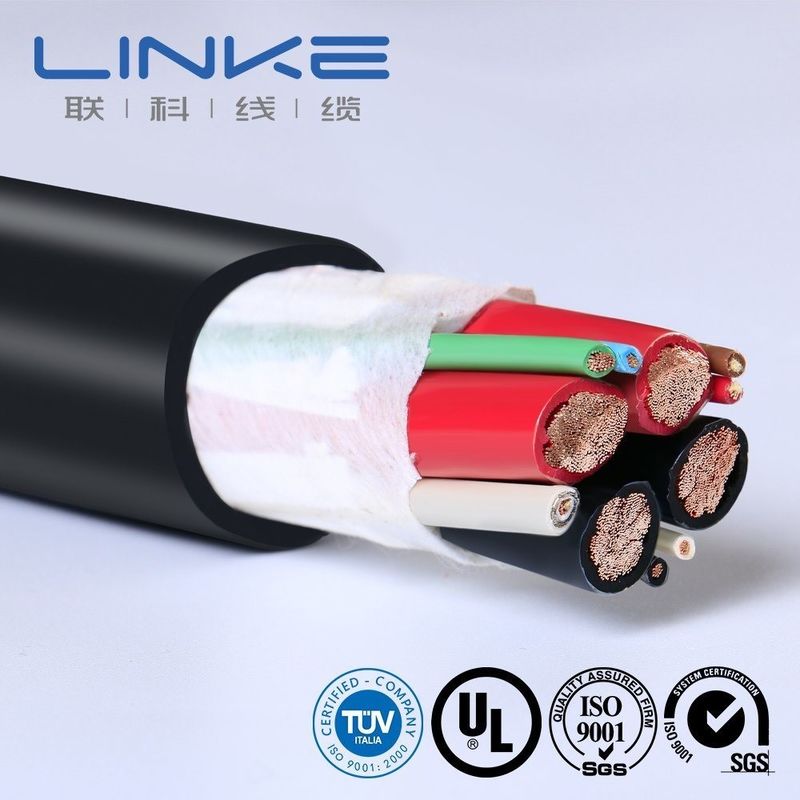

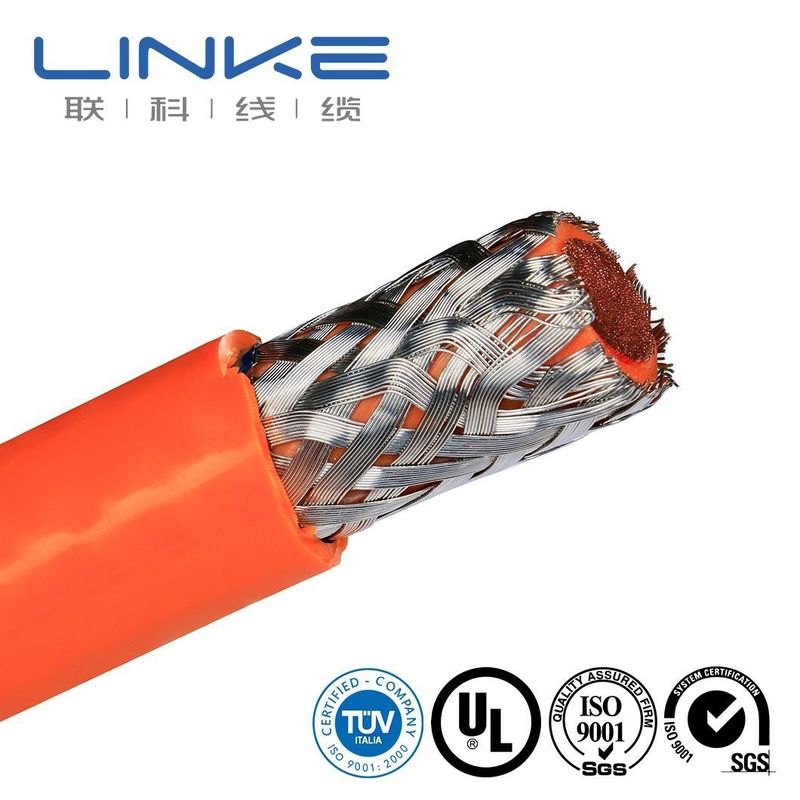

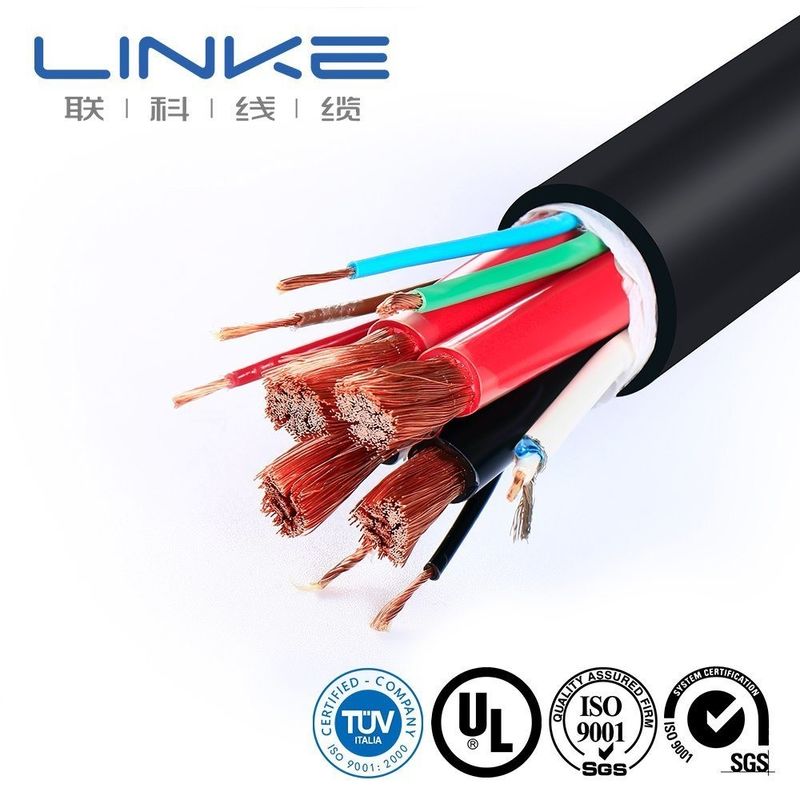

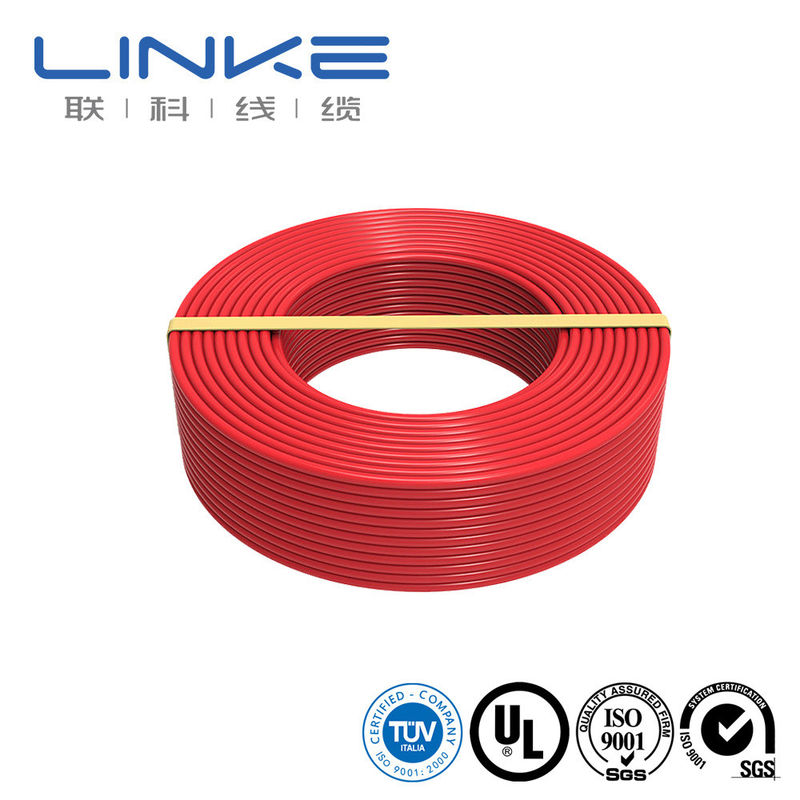

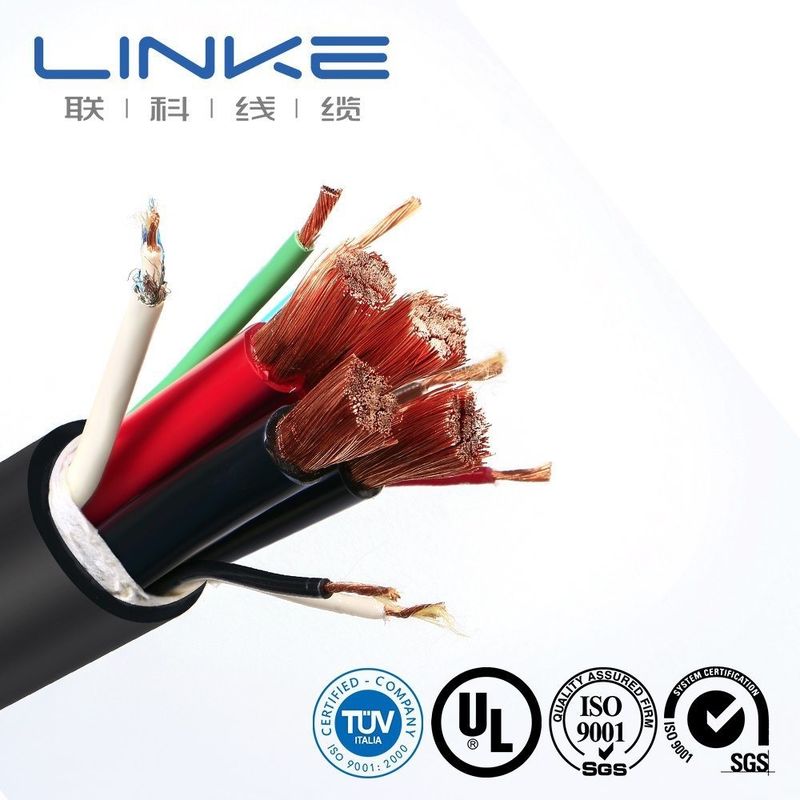

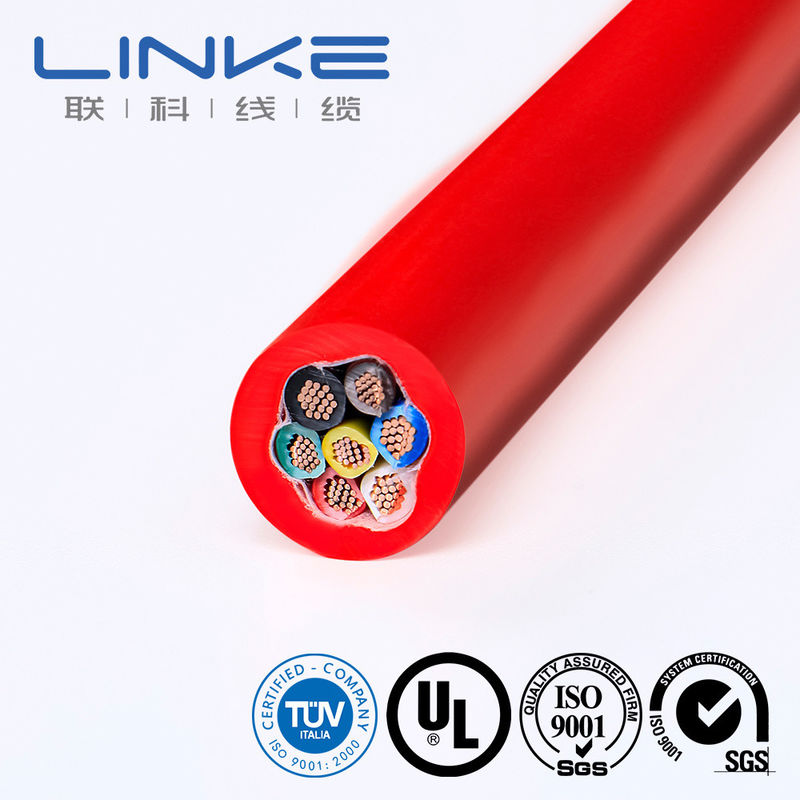

Foto Rincian
